2BV5131水环真空泵

2BV5131

直接联系

山东伯仲真空设备有限公司

产品规格型号

参考报价：

面议

型号：

2BV5131

关注度：

7207

范围（量程或细度）：

产品介绍

概述:

　　2BV系列水环真空泵适用于抽除气体和水蒸气，吸气压力可以达到33mbar绝压(97%真空度)。当水环真空泵在吸气压力接近极限真空（工作液的饱和蒸汽压）下长期工作时，应联接汽蚀保护管，以对泵进行保护。作为压缩机用时，其压力**至0.26MPa(绝压)。2BV系列水环真空泵作为新一代节能型产品，其以出色的性能及众多优点将全面取代同性能的SK、2SK系列水环真空泵及W、WY、WL系列往复真空泵。

　　2BV2-Ex、2BV6系列水环式真空泵/压缩机主要用于抽除爆炸性气体，及在各类易燃、易爆环境中工作，其性能参数与2BV2、2BV5系列相同。

　　2BV系列不锈钢真空泵可使用在各种耐腐蚀要求较高的场合及洁净度要求较高的场合。
　　根据工况2BV系列不锈钢真空泵的全部过流部件：叶轮、圆盘、泵盖、泵体材质可选用
　　SUS304（0Cr18Ni9)
　　SUS316（0Cr17Ni12Mo2）
　　SUS316L（00Cr17Ni14Mo2）
等各类不锈钢材质，泵轴材质：2Cr13、SUS304或SUS316L
　　机械密封采用进口产品，密封件可采用氟橡胶或聚四氟乙烯

　　主要特点：

.电机直联设计，节省空间，易于安装，维修方便。
.全部采用国外进口机械密封作为标准配置。
.全部设有汽蚀保护管接口，如在极限压力下工作，开启汽蚀保护管接口（或与分离器连接）可在**限度保证吸气效果的情况下消除汽蚀声，并对泵进行保护。
.2BV全系列标准配备不锈钢叶轮，2BV2系列全部配备不锈钢圆盘/叶轮。强度高，经久耐用，并提高了泵的耐腐蚀性。如过流部件全部采用不锈钢材质，可工作在更为苛刻的环境中。
.独特的柔性排气口设计，不会产生过压缩，确保了2BV在其性能范围内效率**。
.全部采用Y2系列电机，防护等级IP54、IP55（普通为IP44），绝缘等级为F级绝缘（普通为B级绝缘）
.全部采用NTN或NSK进口轴承
.2BV系列水环式真空泵可实现柔性密封件全部为聚四氟乙烯，从而可大大延长真空泵在苛刻工况下的使用寿命。

2BV水环真空泵的主要应用领域
真空过滤	（化学制品过滤厂，化学制品处理厂，铁矿厂，采矿业，磷肥厂，造纸厂，家禽加工厂，选煤厂）	蒸汽回收	（蒸馏器，装卸站）
		水泵引水	（自来水厂）
		冷凝器水箱补水	（电站）
真空蒸馏	（牛奶厂，食品厂，化工厂，纸浆厂）	烘干	（化工、医药制造业）
真空消毒	（医院，医务室，实验室）	木材处理/干燥
挤出成型	（塑料行业）	医药/实验室真空
成型	（塑料，聚乙烯，橡胶，轮胎等制造业）	溶剂回收
浸渍	（食品加工，木器加工，纺织厂，胶合板厂，电线杆的制造等）	土壤净化
浸渍	（食品加工，木器加工，纺织厂，胶合板厂，电线杆的制造等）	真空包装
液体脱气	（食品加工，水软化，瓶装厂）	萃取
压缩空气再生	（纸浆，钢铁，汽车，玻璃，化工）	制革
食品加工	（食品加工厂，牛奶厂）	罐装

2BV系列水环式真空泵性能参数表

曲线编号	产品型号	**气量		极限真空度 mbar(MPa)	电机功率 kW	电机防爆等级	电机防护等级	泵转速 r.p.m	工作液流量 L/min	噪音 dB(A)	重量 kg
曲线编号	产品型号	m³/min	m³/h	极限真空度 mbar(MPa)	电机功率 kW	电机防爆等级	电机防护等级	泵转速 r.p.m	工作液流量 L/min	噪音 dB(A)	重量 kg
60V	2BV2 060	0.45	27	33mbar (-0.098MPa)	1.1	不防爆	IP54	2840	2	62	31
61V	2BV2 061	0.86	52		1.5			2840	2	65	35
70V	2BV2 070	1.33	80		3			2860	2.5	66	56
71V	2BV2 071	1.83	110		4			2880	4.2	72	65
60V	2BV2 060-Ex	0.45	27		1.1	dIIBT4	IP55	2840	2	62	39
61V	2BV2 061-Ex	0.86	52		1.5			2840	2	65	45
70V	2BV2 070-Ex	1.33	80		3			2860	2.5	66	66
71V	2BV2 071-Ex	1.83	110		4			2880	4.2	72	77
110V	2BV5 110	2.75	165		4	不防爆	IP54	1440	6.7	63	103
111V	2BV5 111	3.83	230		5.5			1440	8.3	68	117
121V	2BV5 121	4.66	280		7.5			1440	10	69	149
131V	2BV5 131	6.66	400		11			1460	15	73	205
161V	2BV5 161	8.33	500		15			970	20	74	331
110V	2BV6 110	2.75	165		4	dIIBT4	IP55	1440	6.7	63	153
111V	2BV6 111	3.83	230		5.5			1440	8.3	68	208
121V	2BV6 121	4.66	280		7.5			1440	10	69	240
131V	2BV6 131	6.66	400		11			1460	15	73	320
161V	2BV6 161	8.33	500		15			970	20	74	446

　　注：

　　1、上表中所列性能参数是在吸入介质为20℃的饱和空气，工作液温度为15℃，排气压力为1013mbar的状态下得到的。性能允许差±10%。
　　2、表中所列工作液流量为配用气水分离器，部份工作液循环使用时所需的工作液流量，如工作液不循环使用，则实际需要工作液流量约为表中流量的2倍。

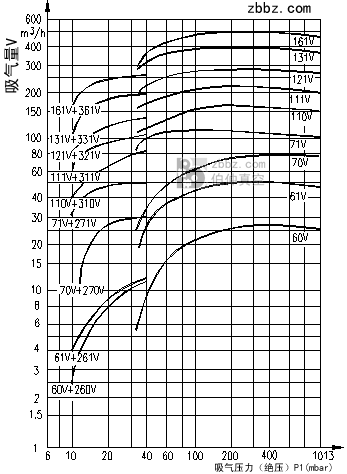

　注：性能曲线是在吸入介质为20℃的饱和空气，工作液温度15℃，排气压力1013mba的状态下得到的。性能允许差±10%，图中左侧为配用大气喷射器的性能曲线。
　

　选型示例：

　①设计点参数：
　　吸气量v=200m³/h
　　吸气压力P1=200mbar

　②其余参数同标准状态（见注）
　　选择与设计点①*接近的一条曲线

　③本例中为111V
　　根据曲线编号查出相应的产品型号
　　（即定贷号，但仅限于标准型）
　　如本例中可从111V中查得泵型为
　　2BV5111（不防爆）或2BV6111（防爆型）

　④水环真空泵的水温对其性能影响较大，而水环真空泵的性能曲线均为在15℃的水温条件下测得，因此在实际选用水环真空泵时应对水环真空泵的抽气速率进行修正。修正方法请参照：水温对水环真空泵性能的影响。
