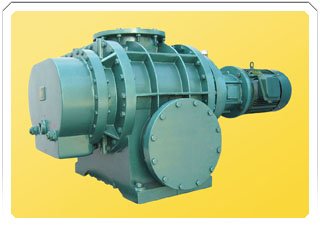

ZJ系列罗茨真空泵
972
使用范围:
ZJ系列罗茨真空泵是一种结构完善的容积式的真空泵,它的取大优点是在较低入口压强下具有较高的抽气速率,而且可以达到相对高的极限真空,由于该泵直接作用于抽气的主要零件如泵壳、转子和端盖之间无相对运动接触,所以该泵运行性能稳定,使用寿命长,维护费用小,目前这种泵普遍应用于真空冶炼、真空焊接、真空浇铸、真空喷涂、真空干燥、真空动力试验以及化工制药、电真空器件制造等在该型泵所能达到的真空范围内的各种真空处理。
罗茨真空泵不能单独使用,必须有前级真空泵串联,待被抽系统中的压力被前级真空泵抽到罗茨真空泵所能接受的压力时才能开始工作,否则将会因过载和过热而损坏。
结构特征:
ZJ系列罗茨真空泵在较低入口压力时具有较高的抽气功速率,但它不能单独作用,必须有一台前级真空泵串联,待被抽系统中的压力被前级真空泵抽到罗茨真空泵允许的入压力时,罗茨真空泵才开始工作。
ZJB、ZJP系列带旁通阀罗茨真空泵具有自动过载保护能力,但它的抽气性能和ZJ系列罗茨真空泵相同,也必须先降低前级压力,才能获得一定的抽气速率和极限压力。因此使用ZJP系列真空泵 也必须配有前级真空泵串联,待前级真空泵抽到一定压力后罗茨真空泵再开始工作。
由于罗茨真空泵不允许在高压差下工作,所以在使用罗茨真空泵的同时必须合理地选用前级真空泵,并安装必要的保护装置。前级真空泵一般为油封式机械泵,如果对极限真空的要求不高,且被抽对象含有大量水蒸气量,建议采用水环式真空泵作前级泵。
型号 | 抽速 升/秒 | 极限压力(Pa) | 启动压力(Pa) | **压差(Pa) | 转速 转/秒 | 电机功率(KW) | 口径(mm) | 重量(Kg) | 推荐配用 前级泵型号 | |
进口 | 出口 | |||||||||
ZJ-30 | 30 | ≤5*10-2 | 2950 | 0.75 | 50 | 40 | 66 | 2XZ-4 | ||
ZJP-30 | 1013626 | 8000 | 75 | |||||||
ZJ-70 | 70 | 2950 | 1.5 | 80 | 50 | 87 | 2X-8 | |||
ZJP-30 | 1013626 | 6000 | 75 | |||||||
ZJ-150A | 150 | 2950 | 3 | 100 | 100 | 198 | 2X-15 | |||
ZJB-150 | 1013626 | 6000 | 100 | 100 | 215 | |||||
ZJ-300 | 300 | 1450 | 4 | 150 | 150 | 490 | 2X-30A | |||
ZJB-300 | 1013626 | 5000 | 2950 | 150 | 150 | 480 | ||||
ZJP-300 | 160 | 100 | 500 | |||||||
ZJ-600 | 600 | 2950 | 5.5 | 150 | 150 | 490 | 2X-70A | |||
ZJB-600 | 1013626 | 4000 | 150 | 150 | 503 | |||||
ZJP-600 | 200 | 160 | 525 | |||||||
ZJ-1200A | 1200 | 1450 | 11 | 300 | 300 | 1550 | X-150或2X-70A两台 | |||
ZJB-1200 | 1013626 | 3000 | 300 | 300 | 1580 | |||||
ZJP-1200 | 250 | 200 | 1620 |

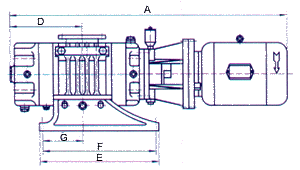

外形和安装尺寸
产品规格 | 尺寸(mm) | ||||||||||||||
A | B | C | D | E | F | G | H | J | K | L | M | N | P | Q | |
ZJ-30 | 636 | 267 | 251 | 163 | 300 | 270 | 85 | 142 | 50 | 40 | 214 | 32 | 107 | 22 | 37 |
ZJ-70 | 736 | 300 | 251 | 200 | 360 | 330 | 115 | 175 | 80 | 50 | 214 | 32 | 17 | 22 | 37 |
二、ZJB30/ZJB70
产品规格 | 尺寸(mm) | ||||||||||||||
A | B | C | D | E | F | G | H | J | K | L | M | N | P | Q | |
ZJB-30 | 636 | 267 | 264 | 163 | 300 | 270 | 85 | 155 | 50 | 40 | 197 | 40 | 107 | 22 | 50 |
ZJB-70 | 736 | 320 | 264 | 200 | 360 | 330 | 115 | 155 | 80 | 50 | 197 | 40 | 107 | 22 | 50 |
产品规格 | 尺寸(mm) | ||||||||||||||
A | B | C | D | E | F | G | H | J | K | L | M | N | P | Q | |
ZJ-150A | 1030 | 320 | 144 | 184 | 238 | 420 | 462 | 391 | 370 | 100 | 15 | 100 | M10 | 100 | M10 |
ZJ-300 | 1328 | 478 | 220 | 300 | 319 | 510 | 556 | 518 | 495 | 130 | 21 | 150 | M10 | 150 | M10 |
ZJ-600 | 1403 | 478 | 220 | 300 | 319 | 510 | 556 | 518 | 495 | 130 | 21 | 150 | M10 | 150 | M10 |
ZJ-1200A | 1712 | 563 | 400 | 460 | 506 | 1000 | 1070 | 885 | 850 | 260 | 28 | 300 | M16 | 300 | M16 |
