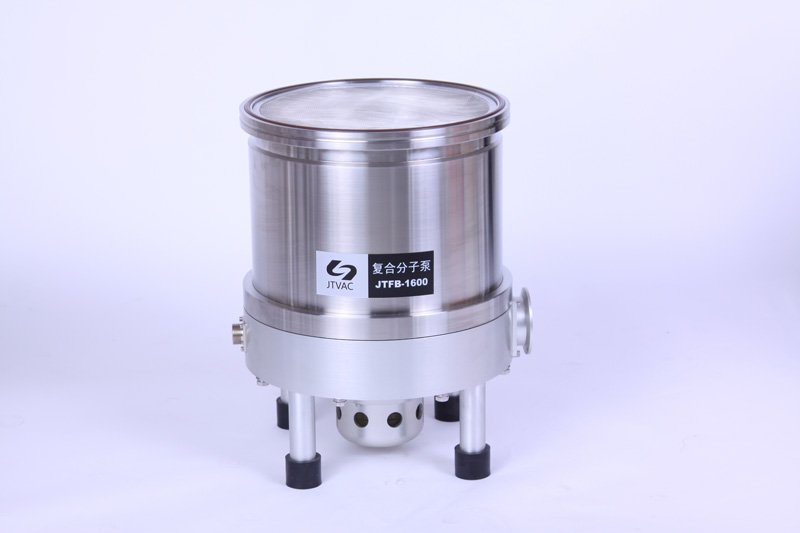

JTFB-1600复合分子泵

JT系列复合分子泵

表-3    JTFB-1600复合分子泵技术参数表
型号		JTFB-1600
高真空法兰(mm)		250 CF/250 ISO-K
前级管道法兰(mm)		50 KF
抽气速率(L/S)(对空气)		1600
压缩比	N2	>109
	H2	>1X104
极限压强(Pa)		<8×10-8/<5×10-7
瞬时耐压		5000Pa
电机转数(rpm)		24000
振动值（μm）		≤0.15
启动时间(min)		＜6
停机时间(min)		8
建议采用的前级泵（L／S）		15
冷却方式		水冷
水冷泵冷却水温度（℃）		≤20
冷却水流量(L/min)		1~2
泵体烘烤温度（℃）		<120
加热器功率(w)		<350
加热器输入电压(v)		AC220
安装方向		垂直±5°
泵重量(kg)		≈31

JTFB-1600复合分子泵对大气的抽速曲线

JTFB-1600复合分子泵对氮气及氢气的压缩比曲线
