1、用途：

   水喷射泵是与水泵配套使用的真空获得设备。该设备可广泛用于选矿、化工、造纸、制糖、机械制造及它被广泛应用于机械、石油化工、制药、食品、制糖工业及电子领域。
需低真空获得的领域。
2、原理

    通过水泵把具有压力的水输入到水喷射泵的水室里，然后，水通过对称面均布排列的多个喷嘴，形成流速很高的水束，经过的距离后，各水束聚焦于喉管中心线上，由于水束的吸附作用，在其周围形成负压，起到抽吸真空的作用，加上水束与空气的相互摩擦、冲击旋涡挟带及混合压缩作用；再经过一段较长的尾管的抽吸作用，获得较高的真空。

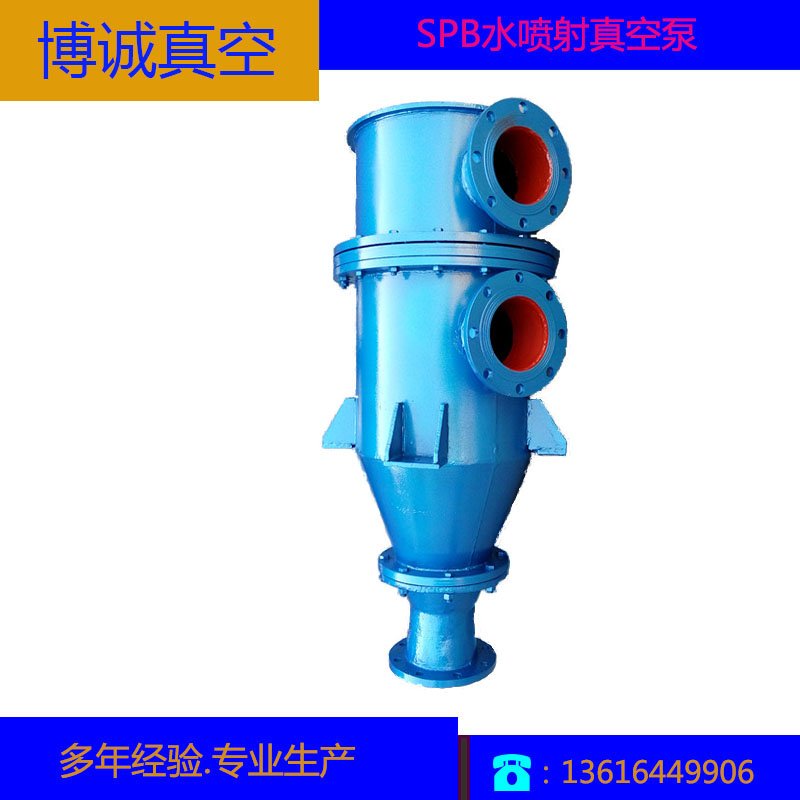

 3.结构

    水喷射泵是由水室（1）、喷嘴座板（2）、喷嘴（3）、混合室（4）、喉管（5）和扩散管（6）组成。其工作原理是利用水泵把压力的水送到水室中，压力水的流速（约17-19米/秒）从喷嘴中射出，由于射流质点横向紊动扩散作用，把周围的空气卷入水束中，使混合室形成负压，吸气管中的空气不断地进入混合室。气、水两种异相流体在混合室内进行能量交换，被抽吸的气流速度增大；水的流速减小，压力增大，由于球面形成喷嘴座板的作用，各水柱聚焦于喉管处，二者的流速趋于一致，压力逐渐增大。当混合流体在喉管下部扩散后，大部分动能转化为压力能，使压力进一步提高，从尾管排入水箱（或水池）。 混合流体在水箱中稳定后，气体从水中逸出，水又被工作泵送入水室。

型号说明：

S——水（工作介质）

PB——喷射泵

350——工作室有效直径（mm)
