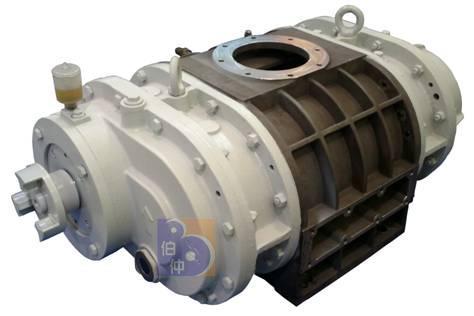

ZJQ2500气冷式罗茨真空泵

直接联系

伯仲（山东）工业设备有限公司

山东

产品规格型号

参考报价：

面议

品牌：

伯仲工业

型号：

ZJQ2500气冷式罗茨真空泵

关注度：

417

产品介绍

概述：

　　ZJQ系列气冷式罗茨真空泵，是在ZJ系列罗茨真空泵的基础上增加了旁路气体冷却系统而设计的。由于其特殊的结构设计，使其可以在高压差下长期可靠运行。一般情况下均在泵的排气口或回流管路中安装换热器。冷却气体从泵体的两侧进入泵腔并冷却转子及泵腔，但对泵的抽气性能没有影响。泵可以单独使用也可以多台串联使用，或与液环真空泵等串联成机组，达到更高真空度来满足工艺要求。

ZJQ系列气冷式罗茨真空泵具有以下特点：

.可直排大气，无废水排放；

.可与前级泵串联组成罗茨机组，节能效果显著。与普通罗茨泵相比，因ZJQ气冷式罗茨真空泵可高压差工作，可适当减小前级泵从而达到节能效果。

.适用范围宽。因排气侧可承受高压力，有效地解决了普通罗茨真空泵因压差过大、前级泵真空度差而造成的过载、过热现象；

.可在更高的入口压力下工作。ZJQ系列气冷式罗茨真空泵理论上可以在入口为大气压力的状况下工作；

.电机功率不确定。ZJQ系列气冷式罗茨真空泵需根据工艺条件计算实际工作时的**压差从而确定所需的电机功率。

ZJQ系列气冷式罗茨真空泵主要技术性能规格

型号	抽速(L/s)	极限压力(Pa)	**允许压差(Pa)	转速(r/min)	进气口通径(mm)	排气口通径(mm)	回流口通径(mm)	电机功率(kW)
ZJQ15	15	3×104	8.5×104	1390	50	40	20	0.55~2.2
ZJQ30	30	2×104	8.5×104	2825	50	40	20	0.75~4
ZJQ70	70	2×104	8.5×104	2840	80	50	25	1.5~7.5
ZJQ150	150	1.6×104	8.5×104	2880	100	100	40	3~15
ZJQ300	300	1.6×104	8.5×104	1440	150	150	65	4~30
ZJQ600	600	1.6×104	8.5×104	2900	150	150	65	7.5~55
ZJQ1200	1200	1.3×104	8.8×104	1460	250	200	100	15~132
ZJQ2500	2500	1.3×104	8.8×104	1470	400	300	100	22~250
ZJQ5000	5000	-	4×104	1480	400	300	150	37~250
ZJQ10000	10000	-	4×104	1480	500	400	200	55~500
ZJQ20000	20000	-	4×104	990	800	800	300	90~1000
ZJQ30000	30000	-	3×104	990	1000	1000	300	110~1500

注：表中所列极限压力为该泵单独使用直排大气时的极限压力值，配用前级泵时的极限压力与ZJ系列罗茨真空泵相同，可参照相应的罗茨真空机组的极限压力值。

　　气冷式罗茨真空泵工作原理动画：气冷式罗茨真空泵工作原理

伯仲工业

ZJN系列气冷式不锈钢罗茨真空泵

　　概述：

　　ZJN系列气冷式不锈钢罗茨真空泵是在ZJQ气冷式罗茨真空泵的基础之上，将所有过流部件更改为不锈钢材质或其它腐蚀材料。

　　ZJN系列气冷式不锈钢罗茨真空泵的工作特性、技术参数、工作原理等可参照ZJQ系列气冷式罗茨真空泵。

　　ZJN系列气冷式不锈钢罗茨真空泵过流部件的材质可选用：

　　S30408（旧牌号0Cr18Ni9，新牌号06Cr19Ni10）

　　S31603（旧牌号00Cr17Ni12Mo2，新牌号022Cr17Ni11Mo2）

　　31803（SAF2205，新牌022Cr22Ni5Mo3N）

伯仲工业

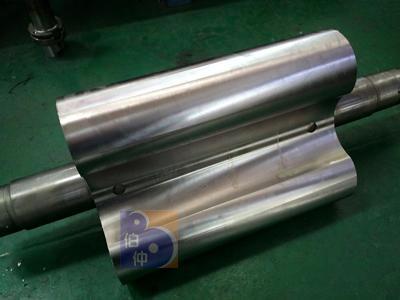

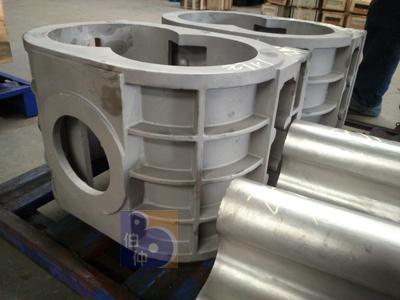

　　　　　　ZJN系列不锈钢泵体　　　　　　　　　　　　　ZJN系列不锈钢转子
