概述：

　　ZF系列真空泵站（又名真空发生装置、真空负压站等）是以一台或二台水环真空泵作为真空获得设备，以真空罐作为真空存储设备的成套系统。对于频繁使用真空源而所需抽气量不太大的场合下，该系统比直接使用真空泵大大节约了能源，并有效提高了真空泵的使用寿命。

　　该设备可以为国内各类大中型医院提供医用气体中心站的真空源，并广泛应用于化工、医药行业的真空站，轻工行业的装罐系统，汽车行业橡塑工程零件的负压成型，煤炭矿山用的阻燃输送带的浸渍和铸造行业(V法、VRH、V－EPC)的真空源等。

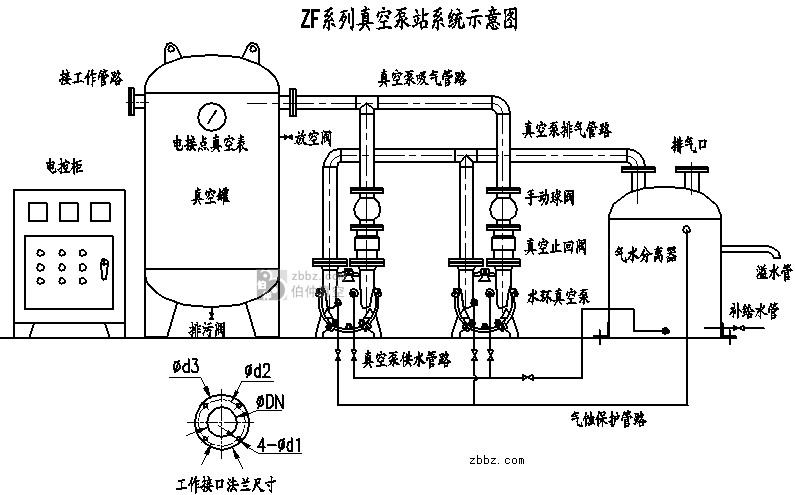

　　工作原理：

　　1、两台真空泵
　　首先设定真空系统的上下限值（比如上限值设定为－0.08MPa，下限值设定为－0.06MPa），启动系统后，其中一台真空泵开始工作，直到真空罐内真空度达到上限值－0.08MPa，此时真空泵自动停止运行，真空罐内真空由真空止回阀自动截止，如因工作需求真空罐内真空度降至低于下限值－0.06MPa时，另一台真空泵自动启动，直到真空罐内真空度抽到上限值－0.08MPa为止，如此循环反复自动运行，使真空罐内真空度始终保持在上、下限值之间。 如因工作需求气量较大，真空罐内真空度低于下限值超过一定时间，而单台真空泵不能将罐内真空度抽至下限以上时，另一台真空泵将自动启动，直至超过上限。两台真空泵也可切换为手动启动、停止。

　　2、一台真空泵
　　首先设定真空系统的上下限值（比如上限值设定为－0.08MPa，下限值设定为－0.06MPa），启动系统后，真空泵抽到上限自动停机，系统真空度低于下限自动开机。真空泵也可手动启动、停止。

　　性能特点：

• .该装置自**次启动后，全部运行过程可以实现全自动控制。其工作过程中，真空系统内各处的真空度始终在其允许范围内上下波动，其波动范围可根据用户要求进行调整。若出现真空度低于调定值时，报警器将发出警告。

• .该装置在无人操作情况下对系统进行自动控制，在停电时可自动封闭真空系统。

• .该装置配备一台气水分离器，从而可以节约水源并减少环境污染。

• .该装置的真空罐可根据现场设计为卧式及立式结构，安装更为灵活。







  ZF系列真空泵站性能参数



  真空罐容积 m3	真空泵站型号	推荐真空泵 （水环真空泵）	功率kW	真空度波动范围 MPa	极限真空度 MPa	工作接口内径 mm
  0.3	ZF-0.3A	2BV2060×2台	1.1kW×2	0~-0.09	-0.098	40
  	ZF-0.3B	2BV2061×2台	1.5kW×2
  0.5	ZF-0.5A	2BV2061×2台	1.5kW×2			50
  	ZF-0.5B	2BV2070×2台	3kW×2
  1	ZF－1A	2BV2061×2台	1.5kW×2			80
  	ZF－1B	2BV2070×2台	3kW×2
  	ZF－1C	2BV5110×2台	4kW×2
  1.5	ZF－1.5A	2BV5110×2台	4kW×2			80
  	ZF－1.5B	2BV5111×2台	5.5kW×2
  	ZF－1.5C	2BV5121×2台	7.5kW×2
  2	ZF－2A	2BV5111×2台	5.5kW×2			100
  	ZF－2B	2BV5121×2台	7.5kW×2
  	ZF－2C	2BV5131×2台	11kW×2
  3	ZF－3A	2BV5121×2台	5.5kW×2			100
  	ZF－3B	2BV5131×2台	11kW×2
  	ZF－3C	2BV5161×2台	15kW×2
  5	ZF－5A	2BV5131×2台	11kW×2			150
  	ZF－5B	2BV5161×2台	15kW×2
  	ZF－5C	2BV5161×3台	15kW×3

　　注：

　　以上型号真空泵为推荐产品，也可根据实际情况选择合适抽速的真空泵型号。

　　选配真空泵时，推荐优先选用高效节能的2BV系列水环式真空泵，有关技术参数请参照：

　　2BV系列水环式真空泵　　　　SK系列水环式真空泵

　　以上型号为我公司标准系列产品，也可根据用户用求订作异型真空罐、选配真空泵、订做接口法兰尺寸等。

　　真空罐可根据现场用户需求设计为卧式或立式结构，请在订货时注明。
