Orlita MH 液压膜计量泵

Orlita MH

直接联系

普罗名特贸易（大连）有限公司

德国

产品规格型号

参考报价：

1-5万元

品牌：

ProMinent

型号：

Orlita MH

关注度：

2524

样本：

【下载】

产品介绍

即便在压力极高的条件下仍可确保可靠的计量流量

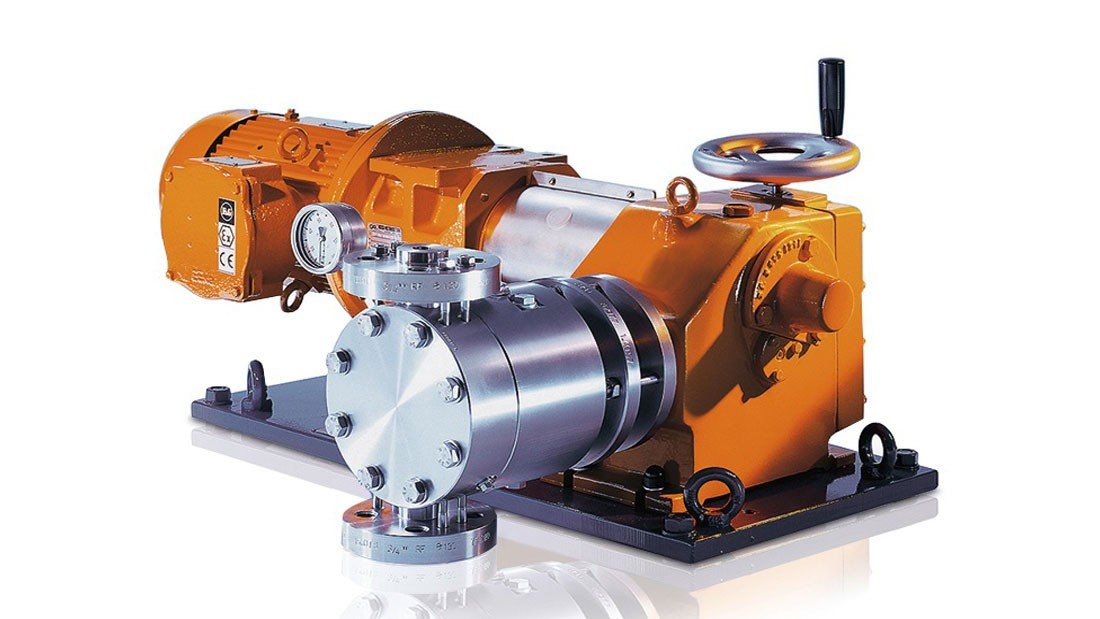

ORLITA® MH 液压隔膜计量泵（MHS 18 至 MHS 1400）凭借从 15 到 60 mm 的冲程长度覆盖了**至 800 l/h 的流量范围（压力**至 7 bar）。众多型号的驱动装置（包括适用于通过 ATEX 认证的爆炸危险区域）可供使用。Orlita® MH 产品系列的设计符合 API 675 标准。凭借模块化结构可以任意组合传动机构、驱动装置和计量头，从而确保泵在不同的工作压力条件下具备足够的能力处理不同的输送量和介质。

MHS 18 – 冲程长度：0-15 mm，连杆作用力：1,750 N
MHS 35 – 冲程长度：0-20 mm，连杆作用力：3,500 N
MHS 80 – 冲程长度：0-20 mm，连杆作用力：14,000 N
MHS 180 – 冲程长度：0-40 mm，连杆作用力：18,000 N
MHS 600 – 冲程长度：0-40 mm，连杆作用力：40,000 N
MHS 1400 – 冲程长度：0-60 mm，连杆作用力：60,000 N
冲程长度调节范围：0 – 100%（运行和停机）。
冲程长度调节装置：借助手轮和刻度指示手动调节（可选择借助电动伺服驱动装置或驱动控制装置进行调节）。
符合指定条件且安装正确时的重复计量精度在 10 – 100 % 的冲程长度范围内优化 ±1 % (API 675)。
带隔膜破裂监控装置的金属隔膜
集成的液压安全泄压阀和排气阀
过流材质：不锈钢，可根据需要提供特殊规格
有众多型号的驱动可供选择：三相标准电机，适用于爆炸危险区域的电机，备有不同规格的法兰，适用于客户指定的电机
防护等级：IP 55
温度范围 - 60 °C 至 + 200 °C
设计符合 API 675 标准

技术参数

泵型号	柱塞 Ø	冲程容积理论	（理论）输送流量（单位：l/h），对应于冲程/分钟 (50 Hz)						**压力
			58	73	91	112	145	207
	mm	ml/冲程	l/h	l/h	l/h	l/h	l/h	l/h	bar
MHS 18/	3	0,11	0.37	0.46	0.58	0.71	0.92	1.32	100
MHS 18/	5	0,29	1	1.2	1.6	1.9	2.5	3.6	400
MHS 18/	6	0,42	1.4	1.8	2.3	2.8	3.6	5.2	400
MHS 18/	7	0,58	2	2.5	3.1	3.8	5	7.1	400
MHS 18/	8	0,75	2.6	3.2	4.1	5	6.5	9.3	348
MHS 18/	10	1,18	4.1	5.1	6.4	7.8	10.2	14.6	222
MHS 18/	12	1,70	5.9	7.3	9.2	11.3	14.7	21	154
MHS 18/	16	3,02	10.5	13.1	16.4	20.1	26.2	37.4	87
MHS 18/	20	4,71	16.4	20.5	25.5	31.5	41	58.5	55

泵型号	柱塞 Ø	冲程容积理论	（理论）输送流量（单位：l/h），对应于冲程/分钟 (50 Hz)						**压力
			58	73	91	112	145	207
	mm	ml/冲程	l/h	l/h	l/h	l/h	l/h	l/h	bar
MHS 35/	7	0,77	2,6	3,3	4,1	5,1	6,7	9,5	900
MHS 35/	8	1,01	3,5	4,3	5,4	6,7	8,7	12,4	630
MHS 35/	10	1,57	5,4	6,8	8,5	10,5	13,6	19,5	445
MHS 35/	12	2,26	7,8	9,8	12,3	15,1	19,6	28,1	309
MHS 35/	14	3,08	10,7	13,3	16,7	20,6	26,7	38,2	227
MHS 35/	16	4,02	13,9	17,4	21,8	26,9	34,9	49,9	174
MHS 35/	18	5,09	17,7	22,1	27,6	34,0	44,2	63,2	137
MHS 35/	20	6,28	21,8	27,3	34,1	42,0	54,6	78,0	111
MHS 35/	22	7,60	26,4	33,0	41,3	50,8	66,1	94,4	92
MHS 35/	25	9,80	34,1	42,7	53,3	65,7	85,4	122,0	71
MHS 35/	36	20,36	70,8	88,5	110,6	136,2	177,1	253,0	34
MHS 35/	40	25,13	87,4	109,3	136,6	168,2	218,6	312,3	27
MHS 35/	45	31,81	110,6	138,3	172,9	212,8	276,7	395,3	22

泵型号	柱塞 Ø	冲程容积理论	（理论）输送流量（单位：l/h），对应于冲程/分钟 (50 Hz)						**压力
			98	104	122	134	160	182
	mm	ml/冲程	l/h	l/h	l/h	l/h	l/h	l/h	bar
MHS 80/	16	4,02	23,6	25,0	29,4	32,4	38,6	43,9	696
MHS 80/	18	5,09	29,9	31,7	37,2	41,0	48,8	55,5	550
MHS 80/	20	6,28	37,0	39,1	46,0	50,6	60,3	68,5	445
MHS 80/	22	7,60	44,7	47,4	55,6	61,3	73,0	82,9	368
MHS 80/	25	9,82	57,8	61,2	71,9	79,1	94,2	107,1	285

泵型号	柱塞 Ø	冲程容积理论	（理论）输送流量（单位：l/h），对应于冲程/分钟 (50 Hz)						**压力
			99	117	134	156	173	204
	mm	ml/冲程	l/h	l/h	l/h	l/h	l/h	l/h	bar
MHS 600/25,5	25,5	20,43	121	143	164	191	211	249	783
MHS 600/28	28	24,63	146	172	198	230	255	300	649
MHS 600/30	29,2	26,79	159	188	215	250	277	327	570
MHS 600/32	32	32,17	191	225	258	301	333	393	497

泵型号	柱塞 Ø	冲程容积理论	（理论）输送流量（单位：l/h），对应于冲程/分钟 (50 Hz)						**压力
			93	106	125	143	169	191
	mm	ml/冲程	l/h	l/h	l/h	l/h	l/h	l/h	bar
MHS 1400/	30	42,41	235	270	318	364	431	486	848
MHS 1400/	32	48,25	268	307	362	414	490	553	746
MHS 1400/	36	61,07	339	388	458	524	620	700	589
MHS 1400/	40	75,40	419	480	565	647	766	864	477

提示：

我们的产品组合的简要描述。可根据需要提供其它型号
