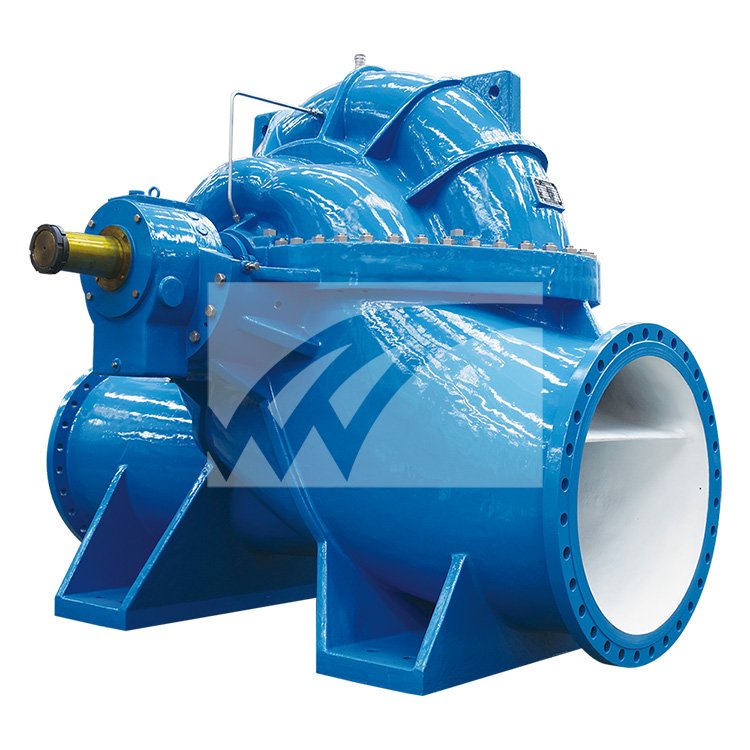

SH型单级双吸离心泵是新型节能卧式中开泵，供输送清水或物理化学性质类似于水的其他液体，根据用户需求，通过改变泵结构及材质可用于输送多泥砂水或各类腐蚀性液体，该系列泵适用于工厂、矿山、城市给排水、电站、农田排灌及各种水利工程。

结构说明
本型泵的吸入口与吐出口均在水泵轴心线的下方，与轴线垂直成水平方向。检修时无需拆卸进出口水管及电机。从传动方向看去，水泵为顺时针方向旋转(根据用户需要亦可改为逆时针方向旋转)。
泵主要零件有：泵体、泵盖、叶轮、轴、双吸密封环、轴套等。
泵体与泵盖构成叶轮的工作室。在进出水法兰上，制有安装真空表和压力表的管螺孔。进出水法兰的下部，制有放水的管螺孔。
经过静平衡校验的叶轮，用轴套和两边的轴套螺母固定在轴上，其轴向位置可通过轴套螺母进行调整。
泵轴由两个单列向心球轴承支承。轴承装在轴承体内、安装在泵体两端，用黄油润滑。
双吸密封环用以减少水泵压水室的水漏回吸水室。
泵通过弹性联轴器由电动机直接传动，必要时亦可用内燃机传动。
轴封为软填料密封(根据用户需要可采用机械密封结构)。

型号	流量Q	扬程H	转速n	功率(KW)		效率η	汽蚀余量(NPSHH)r(m)
	( m3/h)	(m)	(r/min)	轴功率	电机功率	(%)
100SH90	80	90	2950	30.1	37	65	2.5
100SH90A	72	75		23	30	64	2.5
150SH100	160	100		59.8	75	73	3.5
150SH78	160	78		45	55	73.5	3.5
150SH78A	144	62		33.8	45	72	3.5
150SH50	160	50		27.3	37	80	3.9
150SH50A	144	40		20.9	30	75	3.9
150SH50B	133	36		18.6	22	70	3.9
200SH95	280	95		91.7	110	79.2	5.3
200SH95A	270	75		73.5	90	75	5.3
200SH63	280	63		58.3	75	82.7	5.8
200SH63A	270	46		45.1	55	75	5.8
200SH42	280	42		38.1	45	84.2	6
200SH42A	270	36		33.1	37	80	6
250SH65	485	65	1450	109	132	78.6	3
250SH65A	468	54		89.4	110	77	3
250SH39	485	39		61.5	75	83.6	3.2
250SH39A	468	30.5		49.3	55	79	3.2
250SH24	485	24		36.9	45	85.8	3.5
250SH24A	414	20.3		27.6	37	83	3.5
250SH14	485	14		21.5	30	85.8	3.8
250SH14A	432	11		15.8	18.5	82	3.8
300SH110	790	110		295.7	440	80	4
300SH90	790	90		242.8	315	79.6	4
300SH90A	756	78		217	280	74	4
300SH90B	720	67		180	220	73	4
300SH58	790	58		149.9	180	84.2	4.4
300SH58A	720	49		118.6	160	81	4.4
300SH58B	684	43		100	132	80	4.4
300SH32	790	32		79.2	110	86.8	4.6
300SH32A	720	26		60.7	75	84	4.6
300SH19	790	19		47	55	86.8	5.2
300SH19A	720	16		39.2	45	80	5.2
300SH12	790	12		30.4	37	84.8	5.5
300SH12A	684	10		3.9	30	78	5.5
350SH125	1260	125		534	710	80.5	5.4
350SH125A	1181	112		462	630	78	获取更多信息，请访金马机械设备制造有限公司 网站 产品咨询 单级双吸离心泵 SH型 金马机械设备制造有限公司 请填写您的姓名：* 请填写您的电话：* 请填写您的邮箱：* 请填写您的单位/公司名称：* 请提出您的问题：* 您需要的服务： 询盘报价、价格查询 发送产品资料 与您电话联系 发送 中国粉体网保护您的隐私权：请参阅 我们的保密政策 来了解您数据的处理以及您这方面享有的权利。 您继续访问我们的网站，表明您接受 我们的使用条款 单级双吸离心泵 - 2489 金马机械设备制造有限公司 的其他产品 FLOW 高温保温泵 CQB-G 磁力驱动离心泵 CQB型 衬氟磁力泵 CQB-F型 渣浆泵 ZJB型 消沫泵 XPB型 多级离心泵 G型 立式多级离心泵 CDL型 单级双吸离心泵 SH型 卧式管道离心泵 ISW 立式管道离心泵 IHG 立式土豆泵 TDBL型 土豆（红薯）泵 TDB型 离心泵 IH不锈钢离心泵 IH不锈钢离心泵 YYO/YYOW型单级双吸中开蜗壳式离心泵 YYO/YYOW 立式泵 立式泵 离心泵 ISG50-160 KFJ系列耐腐耐磨衬胶泵 KFJ系列 LZH型离心杂质泵 LZH型 IH(IS),IHF,HJ(IJ)系列化工离心泵 CKB型金属磁力驱动离心泵 THB旋转凸轮泵 THB25 吹吸两用离心泵DLB-10 吹吸两用离心气泵DLB-10（0.75KW） UPW卧式单级单吸离心泵 DA1系列多级离心泵 DA1系列 相关搜索 智能齿轮油泵 YYZK高吸程自吸泵 XD-040单级泵 喷播机配套用喷泥草籽浆耐磨泵 龙亚2BVA-5111变频真空泵 IH200-150-250电机驱动杀草快化工泵 PP水泵喷淋塔废气塔槽内循环泵立式离心泵防爆耐腐蚀 50CDL20-20高压多级水泵 自吸式离心油泵 不锈钢耐高温屏蔽泵瑞希特 IHF型钢衬氟化工离心泵 除尘高压风机 博山水泵四厂IS单吸单级卧式离心泵 润聪4-72离心通风机 过滤除尘器 离心机 离心泵:IRG热水管道循环泵|高温热水泵 LHB系列离心混合泵 立式管道离心泵 ZGTX系列耐腐耐磨脱硫泵 关于我们 联系我们 成为参展商 © 2024 版权所有 - 京ICP证050428号
