ZS型不锈钢卧式单级离心泵1
443

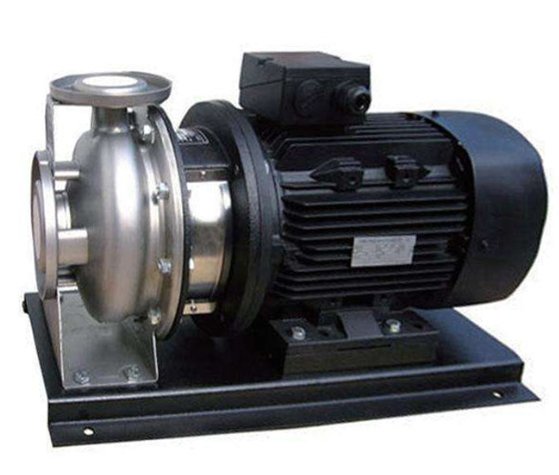

产品名称:ZS型不锈钢卧式单级离心泵
流量范围:6.3~50 m3/h
扬程范围:13~68M
使用温度:--20℃- 100℃
输送介质:清水 油 酸液 碱液
工作压力:1.6MPa
过流材质:不锈钢
产品概述
ZS型不锈钢卧式单级离心泵采用不锈钢板冲压胀型焊接等工艺制成,可替代传统的IS泵和一般的耐腐蚀泵。其具有外形美观、高效节能、经久耐用和耐轻腐蚀、低噪音等特点。
产品应用
ZS型不锈钢卧式单级离心泵是一种适应范围较广的产品,可以输送各种包括水或工业液体在内的不同介质,适用于不同温度、流量和压力范围。
其典型应用主要包括以下方面:
供水:水厂过滤、输送及分区送水和主管增压;
工业增压:流程水系统、清洗系统;
工业液体输送:锅炉给水、冷凝系统、冷却和空调系统、机床配套、酸碱输送;
水处理:蒸馏系统或分离器、游泳池等;
农田灌溉、石油化工、医药卫生等。
安装条件
ZS型不锈钢卧式单级离心泵为泵轴直联型联结,由泵、泵轴和电机组成:
1)泵应安装在通风且防冰冻的地方;
2)泵的安装要保证在使用时泵不受系统管路的张力影响;
3)如果泵安装在户外,必须配置合适的外罩以防止电气元件进水或凝露;
4)为了方便于检查和维修,在机组的周围应必须留有足够的空间;
5)电气接线装置应保证泵不受缺相、电压不稳、漏电和过载的损害;
6)泵应水平安装在基座上,水平方向为泵的吸入口,垂直方向为泵的排出口。
条件
清洁、稀薄、非易燃易爆并不含有固体颗粒和纤维的液体;
温度在-20℃至+100℃之间的液体;
环境温度高达+40℃;
高达海拔1000米;
系统高达压力10bar。
电机
电机为全封闭、风冷式二极电机;
防护等级:IP55;
绝缘等级:F;
电压:50Hz 1×220V
3×380V
结构图
序号NO | 零件名称/Parts | 材料/Material | 对照代号/AISI/ASTM |
1 | 电机/Motor | ||
2 | 泵头/Bracket | 铸铁HT200 | ASTM25B |
3 | 防护板/Guard plate | 不锈钢0Cr18Ni9 | AISI304 |
4 | 泵轴/Shaft | 不锈钢2Cr13/0Cr18Ni9 | AISI420/AISI304 |
5 | 橡胶零件/Rubber parts | ****橡胶NBR | |
6 | 泵头衬里/Lining of pump head | 不锈钢0Cr18Ni9 | AISI304 |
7 | 机械密封/Mechanical seal | 石墨/碳化硅 | |
8 | 叶轮/Impeller | 不锈钢0Cr18Ni9 | AISI304 |
9 | 泵体/Pump boby | 不锈钢0Cr18Ni9 | AISI304 |
10 | 底座/Base plate | 钢Q235 | ASTMA570 |
型号含义
