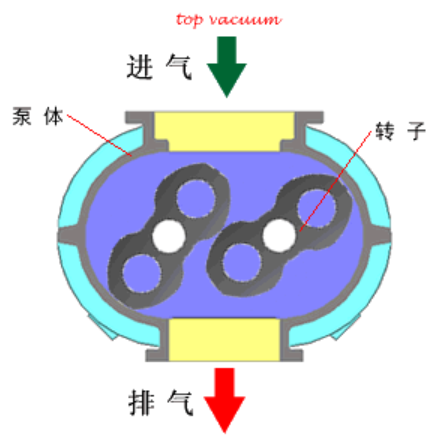

结构示意图-ZJ罗茨泵

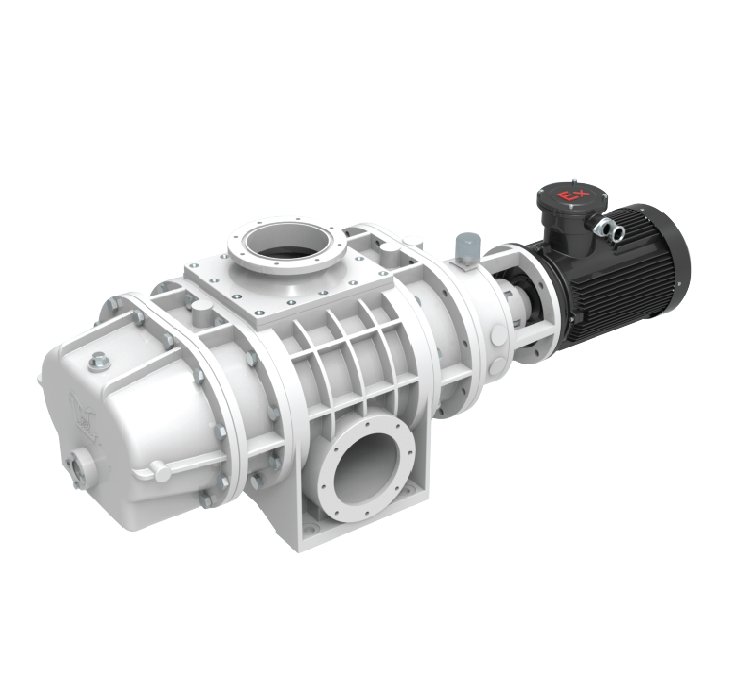

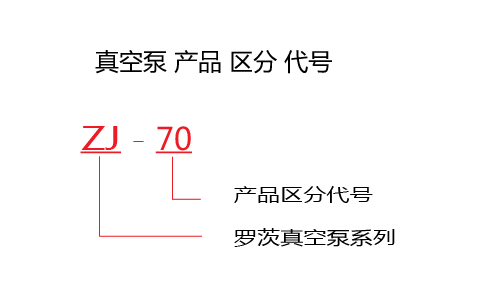

     结构示意图--ZJ罗茨泵罗茨真空泵，是一种无内压缩的旋转变容式真空泵，又称机械增压泵，其优点是 在较低的入口压力时具有较高的抽气速率，它是目前获得中、高 真空的主要抽气设备之一，其工作原理与罗茨鼓风机相反，一个抽气一个排气 。

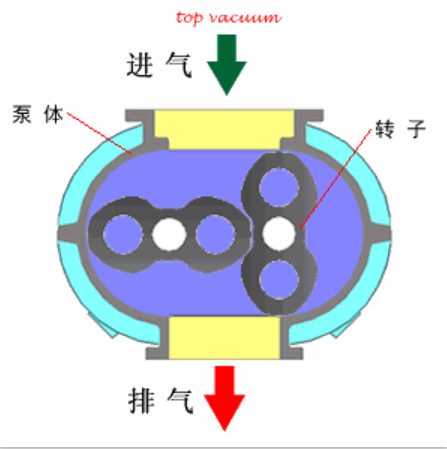

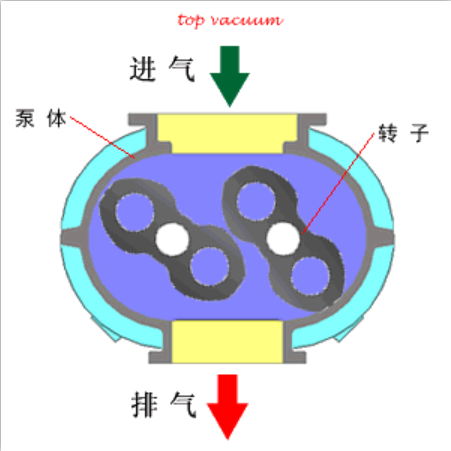

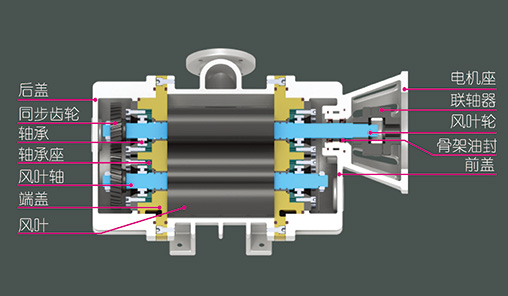

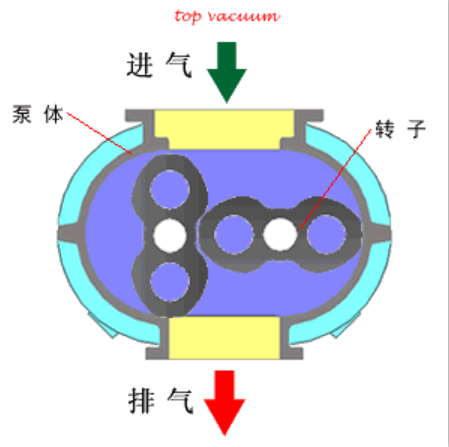

     罗茨泵主要由一对同步高速旋转的一对转子与两个半圆形的泵腔组成。二个转子 被支撑在泵壳侧面端盖的滚动轴承中，依靠一对可调的同步 齿轮使二个转子在高速旋转时始终保持一定的相互位置 ，二转子与端盖之间的侧面间隙是靠固定端轴承座下面的可调金属垫片来保证，使之泵在工作时因受热需转子只能向一面膨胀。

      罗茨泵通过电动机的动力经过联轴器传给主动轴，再通过同步齿轮传给从动轴。

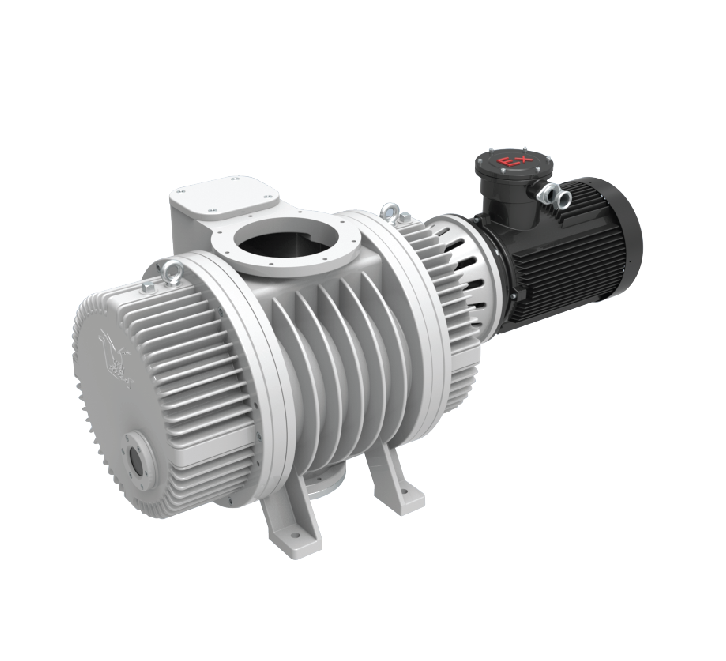

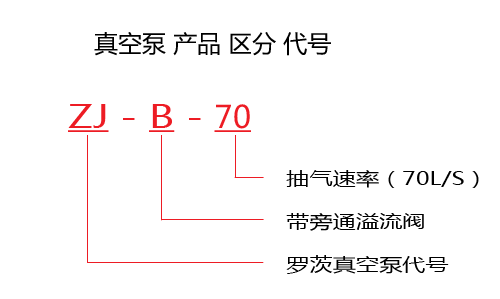

      ZJB罗茨真空泵带有旁通阀，是ZJ系列罗茨真空泵的派生产品。抽气原理同ZJ系列罗茨真空泵一样，也是利用一对转子在泵壳中保持一定的间隙，作等速反向而产生吸气和排气作用的 。所不同的ZJB系列罗茨真空泵的进排气口连通，在通道上垂直地装置着一个自重阀。

       其作用是当进口和排气口的压力差与阀的有效作用面积的乘积超过阀头的自重时，阀头就自动顶开。这个数值是设计的泵可靠运转的**压力差值。因此这种阀实际上就是一种过载自动保护阀。
