Q671F-16P DN50
直接联系
温州苏正自控阀门有限公司
浙江永嘉
1万元以下
苏正
Q671F-16P DN50
4846
水处理环保，粉尘环保，食品机械，环保机械配套等
一、气动对夹球阀产品概述
Q671气动对夹球阀是气动球阀系列中的一种产品，也可称为气动超薄球阀。对夹式气动球阀是吸收意大利技术并经国产化设计而发展出来的新型超短法兰距球阀。气动超薄球阀它采用直连方式执行机构连接，具有结构紧凑、尺寸小、重量轻、摩擦阻力小、回差小、动作稳定可靠等优点气动超薄球阀可广泛应用在石油、化工、冶金、电站、轻工等领域，对油、水、气及纸浆或纤维状流体进行自动调节或切断控制。
二、气动对夹球阀主要技术参数及性能
公称通径 | DN15～150mm | |
公称压力 | PN1.6 2.5MPa | |
泄漏量 | 软密封:零泄漏 | 硬密封:≤额定流量的10-5 |
流量特性 | 快开特性 | |
阀体形式 | 整体式锻造、整体式铸造 | |
连接形式 | 超薄法兰式、对夹式 | |
阀芯形式 | "O"型球形阀芯 | |
密封填料 | V型聚四氟乙烯填料、柔性石墨填料等 | |
适用温度 | 密封面 | |
PTFE≤180℃、PPL≤300℃、硬密封≤450℃ | ||
配置执行器型号 | AT系列单作用（SR） 双作用（DA）气动执行器 | |
控制方式 | 开关两位控制、4-20mA模拟量控制 | |
三、气动对夹球阀执行器技术参数
执行器型号 | AT系列单双作用气动执行器 |
供气压力 | 0.4～0.7MPa |
气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
环境温度 | -30～+70℃ |
作用形式 | 单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) |
可配附件 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
四、气动对夹球阀主要零件材料
零件名称 | 材料 | |||
阀体 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
球体 | 2Cr13+氮化处理 | 304 | 316 | 316L |
阀杆 | 2Cr13 | 304 | 316 | 316L |
阀座密封圈 | PTFE(聚四氟乙烯)、PPL(对位聚苯)、金属密封(硬质合金) | |||
填料 | V型PTFE四氟填料、柔性石墨 | |||
五、气动对夹球阀主要性能规范
公称通径DN(mm) | DN15-300 | ||||
公称压力 | PN(MPa) | 1.0 | 1.6 | 2.5 | 4.0 |
试验压力 | 强度试验 | 1.5 | 2.4 | 3.75 | 6.0 |
密封试验 | 1.1 | 1.76 | 2.75 | 4.4 | |
低压气密试验0.5～0.7 | |||||
适用介质 | 水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃) | ||||

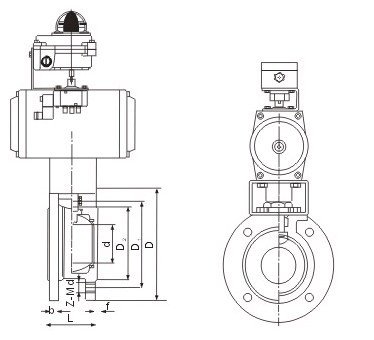

六、气动对夹球阀外形图
七、气动对夹球阀安装连接尺寸
公称通径DN(mm) | L | D | D1 | D2 | n-Φd | H | 执行器型号 |
15 | 32 | 95 | 65 | 45 | 4-M12 | 185 | DA52/SR63 |
20 | 38.5 | 105 | 75 | 55 | 4-M12 | 191 | DA52/SR63 |
25 | 45 | 115 | 85 | 65 | 4-M12 | 193 | DA63/SR75 |
32 | 55 | 140 | 100 | 78 | 4-M16 | 212 | DA75/SR83 |
40 | 62 | 150 | 110 | 85 | 4-M16 | 217 | DA75/SR92 |
50 | 72 | 165 | 125 | 100 | 4-M16 | 260 | DA83/SR105 |
65 | 95 | 185 | 145 | 120 | 4-M16 | 293 | DA92/SR105 |
80 | 120 | 200 | 160 | 135 | 8-M16 | 323 | DA105/SR125 |
100 | 145 | 220 | 180 | 155 | 8-M16 | 382 | DA125/SR140 |
125 | 200 | 250 | 210 | 185 | 8-M16 | 468 | 获取更多信息，请访温州苏正自控阀门有限公司 网站
