工作原理

通过先导都分1动作使先导部分1上的排气通道Ⅰ与阀盖2上的通道Ⅱ联通，膜片3上部腔体Ⅲ的压缩空气瞬间从阀盖2上的通道Ⅱ与先导部分1上的排气通道Ⅰ排放出去，同时膜片3由于上下压缩空气压差的作用向上运动，使壳体6上的通道Ⅳ、排气通道Ⅴ、排气通道Ⅵ与缓冲环5上的通道Ⅶ及活塞7上部的腔体Ⅷ联通，腔体Ⅷ的压缩空气通过通道V、 Ⅶ排放出去，活塞7由于上下两端的压缩空气的压力差作用下迅速向上运动，*终使七包(分气箱)中的压缩空气从阀门出口喷出以达到清灰的目的。

通过先导部分1的动作，使压缩空气通过通道Ⅰ、Ⅱ进入腔体Ⅲ，由于膜片上下的压缩空气压力差使膜片向下运动，隔断壳体6通道Ⅳ、排气通道Ⅴ之间的联通，气包(分气箱)内的压缩空气通过通道Ⅸ以进入活塞7上部的腔体Ⅷ，活塞由于重力的作用向下运动，封住气包(分气箱)的排气口。

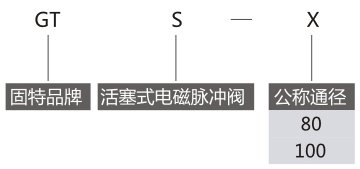

型号意义

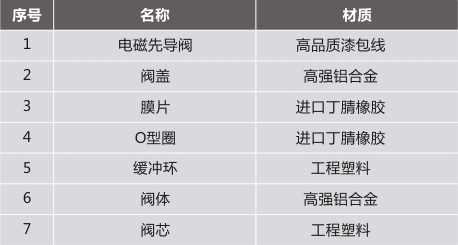

内部结构及主要零件材料
