活塞式不锈钢电磁阀
直接联系
上海力典阀业有限公司
上海
面议
力典
活塞式不锈钢电磁阀
1052
| 适用范围 | 技术参数 | |||
| 适用于工业炉窑、干燥设备、制药机械、真空设备、水厂虹吸管路、航天、石油化工、电力装备、钢铁、电镀涂装、燃气燃油、环保设备、吹灰除尘、纺织印染、暖通空调、酿酒、食品、水处理等控制系统。 | 介质温度：C2: -20℃～90℃ C5： -25℃～220℃ | |||
| 工作压力：0～10bar 0.3～16bar，1～64bar可以定做 | ||||
| 运作方式：直动式 先导式 | ||||
| 工作型式：常闭型、常开型 | ||||
| 功能选项 | 阀体材质：SS304 | |||
| 代号 | 功能选项 | 功能说明 | 密封材质：NBR、FKM、PTFE、紫铜 | |
| NO | 常闭型 | 通电阀开，断电阀关 | ||
| K | 常开型 | 通电阀关，断电阀开 | 电气参数 | |
| E | 防爆型 | 防爆等级：ExdII BT4 | 线圈参数：AC220V 380V 110V 24V DC24V 12V | |
| S | 手动 | 手动功能 | 线圈参数：普通线圈IP54 ，防爆线圈IP65 | |
| X1 | 信号反馈 | 无源机械触点，适用气体介质 | 额定功率 | AC DN≤25mm 45VA,DN≥32mm,70VA |
| N | 带止回功能 | 限制流体单向流动，防止倒流 | DC DN≤25mm 40W ,DN≥32mm,65W | |
| J | 节能模块 | 降低线圈温升和功耗 | 电器公差：±10% | |
 |
| 规格参数表(螺纹连接) (*常闭型1～64公斤级都可定做） | |||||||

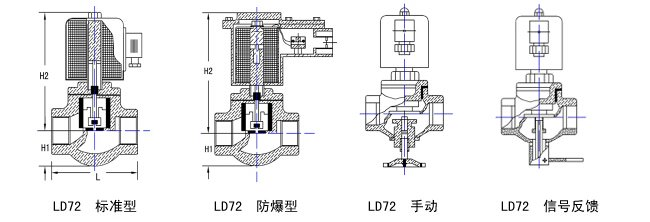

| 型号 | 通径mm | Kv值 | L | H1 | H/常开/防爆 | 工作压力（bar） | |
| 常闭型 | 常开型 | ||||||
| LD7215 | 15 | 2.8 | 80 | 26 | 145/165/175 | 0～10/0.3～16 | 1～8 |
| LD7220 | 20 | 5.4 | 82 | 31 | 148/168/178 | 0～10/0.3～16 | 1～8 |
| LD7225 | 25 | 8.5 | 105 | 35 | 155/175/185 | 0～10/0.3～16 | 1～8 |
| LD7232 | 32 | 14 | 105 | 45 | 158/178/188 | 0～10/0.3～16 | 1～8 |
| LD7240 | 40 | 18 | 120 | 55 | 176/196/206 | 0～10/0.3～16 | 1～8 |
| LD7250 | 50 | 28 | 140 | 56 | 186/206/216 | 0～10/0.3～16 | 1～8 |
| 优化建议 |
| *流体温度一定要按实际提供给我们，否则虚报高温将会使生产时公差系数和密封配置不当，而引起泄露。 |
| *流体中含有杂质，应在阀前安装过滤网（滤网≥60目）。 |
| *阀体标注方向必须与介质流向一致。 |
| *防爆场合建议不要选择带信号反馈功能，因为防爆信号反馈装置的成本比普通的要贵数倍，若必须请咨询我司。 |
