气动三通换向阀

Q614F-16P DN40

直接联系

温州苏正自控阀门有限公司

浙江永嘉

产品规格型号
参考报价:

1万元以下

品牌:

苏正

型号:

Q614F-16P DN40

关注度:

6090

应用行业:

环保,粉尘设备配套

产品介绍

一、气动三通球阀产品概述

     气动三通球阀是一种三通道的回转型球阀, 用于介质分流、合流及流向切换,任何一个管道都可以作为入口或出口。气动三通球阀分有气动三通L型球阀气动三通T型球阀两种,可以满足不同的生产工艺要求。气动三通L型球阀是对三条管道中的两条管道进行切断,气动三通T型球阀实现把三条连通管道进行合流与分流。
    气动三通球阀与电气阀门定位器配套,输入4~20mADC信号及0.4~0.7MPa气源即可控制运转,实现对压力、流量、温度、液位等参数的调节。亦配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作,并送出二对无源触点信号指示阀门的开关。
    气动三通球阀广泛应用于化工,石油,轻纺,电力,食品制药,制冷,航空,航天,造纸等工业领域。
二、气动三通球阀产品特点

1)流体阻力小,其阻力系数与同长度的管段相等。
2)结构简单、体积小、重量轻。
3)紧密可靠,目前球阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用。
4)操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。
5)维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。
6)在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起气动三通球阀密封面的侵蚀。
7)适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。

三、气动三通球阀主要技术参数及性能

公称通径 DN(mm)

15

20

25

32

40

50

65

80

100

125

150

200

允许压差(MPa)

≤公称压力

动作范围

0~90°

阀体形式

二段分体式铸造阀体

阀盖形式

整体式

压盖型式

螺栓压紧式

密封填料

V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料

连接方式

法兰式、螺纹式(适用于1/2"~2")

阀芯形式

三通球型阀芯

流量特性

近似快开特性

泄露量Q

软密封:零泄露;金属密封:按GB/T4213-92,小于额定KV0.01%

基本误差

±1%

回差

±1%

死区

≤1%

配置执行器型号

GT、SR、ST、AT、AW系列单双作用气动执行器

控制方式

开关两位控制、4-20mA模拟量控制

四、气动三通球阀执行器技术参数

执行器型号

GT、SR、ST、AT、AW系列单双作用气动执行器

供气压力

0.4~0.7MPa

气源接口

G1/4"、G1/8"、G3/8"、G1/2"

环境温度

-30~+70℃

作用形式

单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)

可配附件

定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

五、气动三通球阀主要设计标准

设计与制造

GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357

法兰尺寸

JB/T74~90、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214、DIN2543

结构长度

GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202

检验与试验

JB/T 9092、API 598、GB/T13927

六、气动三通球阀主要零件材料

零件名称

材料名称

阀体

WCB

304(CF8)

316(CF8M)

316L(CF3M)

球体

2Cr13+氮化处理

304

316

316L

阀杆

2Cr13

304

316

316L

密封圈

聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯、柔性石墨

适用介质

水、气体、蒸汽、油品等

硝酸等腐蚀性介质

醋酸等腐蚀介质

尿素等腐蚀性介质

七、气动三通球阀控制方式

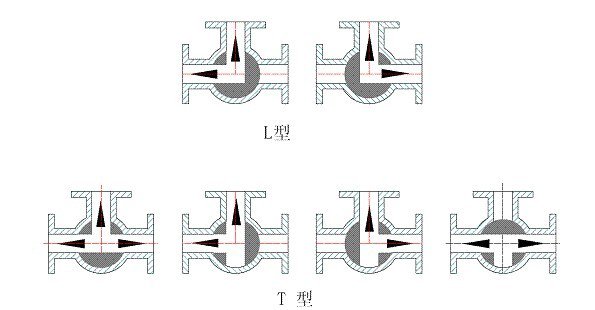

气动三通球阀分L型和T型,介质流通方向见下图。气动三通L型球阀适用于介质流向的切换,能使相互垂直的两个通道连通:气动三通T型球阀适用于介质的分流、合流或流向切换,T型孔道可以使三个通道互相连通或使其中两个通道连通,气动三通球阀一般采用三个阀座结构,亦可根据用户要求采用四阀座结构。
