V230D02控制阀前自力式压力调节阀
概述
直接作用型自力式压力（差压）调节阀，由阀体、阀座、阀芯、部件等零部件组成，是一种无需外来能源而只依靠被调介质自身的
压力变化进行自动调节压力的节能型产品，可用于非腐蚀性（** 温度350℃)的液体、气体和蒸汽等介质的压力控制装置。广泛适用
于石油、化工、冶金、轻工等工业部门及城市供热、供暖系统。
型号、规格
|
类别 |
压力控制调节阀 |
差压控制调节阀 |
||||||
|
阀后压力调节阀 |
阀前压力调节阀 |
差压上升阀关闭 |
差压上升阀开启 |
|||||
|
硬密封 |
软密封 |
硬密封 |
软密封 |
硬密封 |
软密封 |
硬密封 |
软密封 |
|
|
型 号 |
V230 D01 |
V231 D01 |
V230 D02 |
V231 D02 |
V230 D03 |
V231 D03 |
V230 D04 |
V231 D04 |
|
规 格 |
DN15-250 |
|||||||
主要技术参数和性能指标
1、控制阀主要技术参数
|
公称通径(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
|
|
额定流量系数Kvs |
3.2 |
5 |
8 |
12.5 |
20 |
32 |
50 |
80 |
125 |
160 |
320 |
450 |
630 |
|
|
公称压力(MPa) |
1.6； 4.0 |
|||||||||||||
|
Z值 |
0.6 |
0.6 |
0.6 |
0.55 |
0.55 |
0.5 |
0.5 |
0.45 |
0.4 |
0.35 |
0.3 |
0.2 |
0.2 |
|
|
**工作温度℃ |
V230 V231 |
液体≤140;气体≤80 |
||||||||||||
|
硬密封 |
配隔离罐≤200 |
配隔离罐和加长件≤300* |
||||||||||||
|
V230 |
配隔离罐和散热片≤200 |
|||||||||||||
|
压力平衡元件 |
波纹管 |
滾动膜片 |
||||||||||||
|
法兰标准 |
DIA (亦可按用户要求提供法兰标准） |
|||||||||||||
|
阀体材质 |
PN16:铸铁(工作温度≤200℃); PN4.0：铸钢、铸不镑钢(工作温度≤350℃) |
|||||||||||||
|
阀芯材质 |
不镑钢；软密封为不镑钢镶嵌橡胶圈 |
|||||||||||||
|
**工作压力MPa |
公称压力（注意DPmax及工作压力与工作温度的关系） |
|||||||||||||
注：
1、液体>140℃、气体>80℃时阀倒装；
2、Z值：噪音衡系数，该值用来衡量噪音大小，具体计算详见自力式调节阀选择指南。
2、执行器主要技术参数
|
型号 |
V230D01(D03) |
V231D01(D03) |
V230D02(D04) |
V231D02(D04) |
||||
|
有效面积cm2 |
32※ |
80※ |
250 |
630 |
32※ |
80※ |
250 |
630 |
|
压力设定范围MPa |
0.3～1.2 |
0.1～0.6 |
0.015～0.15 |
0.005～0.035 |
0.3～1.1 |
0.1～0.5 |
0.015～0.12 |
0.005～0.035 |
|
0.8～1.6 |
0.05～0.3 |
0.01～0.07 |
1.0～1.6 |
0.05～0.25 |
0.01～0.06 |
|||
|
保证压力阀正常工作*小压差APMPa |
≥0.05 |
≥0.04 |
≥0.01 |
≥0.005 |
≥0.05 |
≥0.04 |
≥0.01 |
≥0.05 |
|
允许上、下膜室之间**压差MPa |
2 |
1.25 |
0.4 |
0.15 |
2 |
1.25 |
0.4 |
0.15 |
|
行程mm |
18 |
18 |
23 |
23 |
18 |
18 |
23 |
23 |
|
材质 |
膜片：EPDM或FKM夹纤维；膜盖：钢板镀锌 |
|||||||
|
控制管线、接头 |
铜管或钢管10X1;卡套式接头R1/4" |
|||||||
注：
1、该压力设定范围不适用于DN150～250;
2、EPDM适用于水、蒸汽和气体介质，FKM适用于油、水、蒸汽及气体介质，订货时应注明介质种类。
3、性能指标
|
控制精度 |
±8% |
|||
|
允许泄漏量 (在规定试验条件下） L/h |
硬密封 |
4X10-4X阀额定容量 |
||
|
软密封 |
DN15～50 |
DN65～125 |
DN150～250 |
|
|
10气泡/min |
20气泡/min |
40气泡/min |
||
4、允许压差
|
公称通径mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
|
PN16**压差DP MPa |
1. 6 |
1.6 |
1.6 |
1.6 |
1.6 |
1.6 |
1.6 |
1. 6 |
1. 5 |
1.5 |
1.2 |
1 |
1 |
|
PN40**压差DP MPa |
2. 0 |
2 |
2 |
2 |
2 |
2 |
2 |
2. 0 |
1. 5 |
1.5 |
1.2 |
1 |
1 |
5、外形尺寸

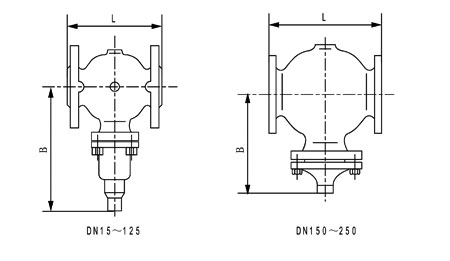

a、V230/V231控制阀尺寸及重量
|
公称通径mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
|
L mm |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
|
B mm |
212 |
212 |
238 |
238 |
240 |
240 |
275 |
275 |
380 |
380 |
295 |
325 |
372 |
|
大约重量 kg |
6. 2 |
6.7 |
9.7 |
13 |
14 |
17 |
29 |
33 |
60 |
70 |
80 |
140 |
220 |

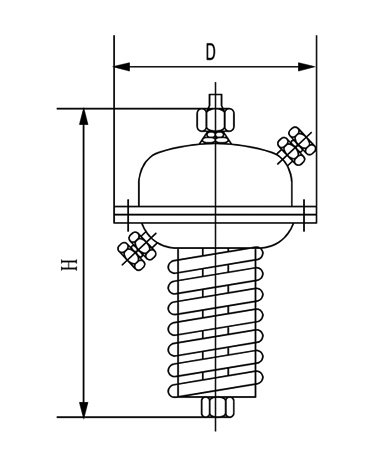

b、D02(D04)执行器尺寸及重量
|
公称通径mm |
32 |
80 |
250 |
630 |
|
D mm |
172 |
172 |
263 |
380 |
|
H mm |
435 |
430 |
470 |
520 |
|
大约重量 kg |
7. 5 |
7.5 |
13 |
28 |
c、3、D01(D03)执行器尺寸及重量
|
公称通径mm |
32 |
80 |
250 |
630 |
|
D mm |
172 |
172 |
263 |
380 |
|
H mm |
440 |
435 |
470 |
520 |
|
大约重量 kg |
7. 5 |
7.5 |
13 |
28 |
注：直接作用式自力式阀的总高及总高及总重为控制阀与执行器高度及重量之和。

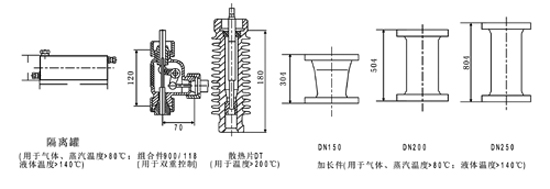

6、附件型号、种类及外形尺寸
7、工作温度与作用介质压力的关系
a、工作温度与允许介质压力的关系
|
材料 |
公称压力 MPa |
介质工作温度℃ |
|||||||||||||
|
0.6 |
0. 6 |
0.49 |
0.44 |
||||||||||||
|
HT200 |
1.6 |
1. 6 |
1.27 |
1.09 |
|||||||||||
|
4 |
4 |
3.7 |
3.3 |
3. 0 |
2.8 |
2. 3 |
1.8 |
||||||||
|
ZG230～450 |
6.4 |
6.4 |
5.9 |
5.2 |
4. 7 |
4.1 |
3. 7 |
2.9 |
|||||||
|
0.6 |
0.6 |
0.56 |
0.5 |
0.45 |
0.4 |
0. 36 |
0.32 |
0.28 |
0.25 |
||||||
|
ZG1Cr18Ni9Ti |
1.6 |
1.6 |
1.4 |
1.25 |
1.1 |
1 |
0.9 |
0.8 |
0.7 |
0.64 |
|||||
|
4 |
4 |
3.6 |
3.2 |
2.8 |
2.5 |
2.2 |
2 |
1.8 |
1.6 |
||||||
|
6.4 |
6.4 |
5.6 |
5 |
4.5 |
4 |
3.6 |
3.2 |
2.8 |
2.5 |
||||||
b、主要零件材料的使用温度范围
|
材 料 |
温度范围℃ |
备注 |
|
HT200 |
-20～200 |
|
|
QT400-18、 QT400-15 |
-20～350 |
|
|
ZG230-450 |
-40～450 |
|
|
ZG1Cr18Ni9Ti、 ZC0Cr18Ni12Mo2Ti |
-250～550 |
|
|
2Cr13 |
-20～450 |
|
|
1Cr18Ni9 |
-196～550 |
|
|
0Cr18Ni12Mo2Ti |
-196～600 |
|
|
聚四氟乙烯 |
-40～200 |
|
|
碳纤维 |
-120～350 |
|
|
柔性石墨 |
-200～600 |
|
|
5860胶夹480D551棉纶帆布 |
-40 ～80 |
