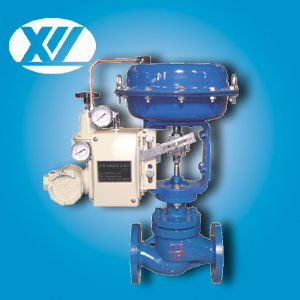

ZJHP,ZJHM气动精小型调节阀

直接联系

永嘉兴浪自控仪表有限公司

产品规格型号

参考报价：

面议

关注度：

2634

产品介绍

ZJHP,ZJHM气动精小型调节阀概述

ZJHP,ZJHM气动精小型调节阀由气动多弹簧薄膜执行机构和低流阻单座阀组成，新型执行机构高度低、重量轻、装校简便，新型阀体结构紧凑、流道通畅，具有大的流量系数。
本产品操作稳定，具有可靠的动作特性，微小的阀座泄漏、精确的流量特性，宽大的可调范围等点。它必将以独特的优点在广泛应用中取得高质量的控制效果。

主要技术参数和性能指标

1、调节机构主要技术参数

公称通径mm		20				25	40		50	65	80	100	150		200
阀座直径mm		10	12	15	20	25	32	40	50	65	80	100	125	150	200
额定流量系数Kv	直线	1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690
	等百分比	1.6	2.5	4	6.3	10	16	25	40	63	100	160	250	400	630
公称压力MPa		0.6，1.6，4.0，6.4
行程mm		10				16	25			40			60
流量特性		直线、等百分比
介质温度℃		-15～200(常温型)、-40～+250、-40～450(中温型)
法兰尺寸		JB/T79-1994
法兰型式		JB/T79-1994
阀体材质		WCB(ZG230～450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti
阀芯材质		1Cr18Ni9、0Cr18Ni12Mo2Ti
上阀盖型式		普通式(常温型)，热片式(中温型)
可高调比R		50：1
气源接头		M16×1.5

注：可为用户提供ANSI、JPI、JIS法兰的产品，结构长度也可按用户需要确定。

2、执行机构主要技术参数

型式	ZHA/B多弹簧簿膜执行机构
型号	ZHA/B-22	ZHA/B-23	ZHAB-34	ZHA/B-45	ZHA/B-56
有效面积cm2	350	350	560	900	1400
行程mm	10、16	25	40	40、60	100
弹簧范围KPa	20～100（标准）、20-60、60-100、40-200、80-240
膜片材料	丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布
供气压力	140～400KPa
环境温度	-30～+70℃

3、阀作用型式
气关式(B) —失气时阀位开(FO)；气开式(K) —失气时阀位关(FC)。

4、附件
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

5、性能指标

项目			不带定位器	带定位器
基本误差%			±5.0	±1.0
回差%			≤3.0	≤1.0
死区%			≤3.0	≤0.4
始终点偏差%	气开	始点	±2.5	±1.0
		终点	±5.0	±1.0
	气关	始点	±5.0	±1.0
		终点	±2.5	±1.0
额定流量系数误差%			±2.5
允许泄漏量L/h			≤1×10-4×阀的额定容量

6、允许压差

公称通径mm				20				25	40		50	65	80	100	150		200
阀座直径mm				10	12	15	20	25	32	40	50	65	80	100	125	150	200
执行机构				ZHA/B-22					ZHA/B-23			ZHA/B-34			ZHA/B-45
作用方式	气源压力(Kpa)	弹簧范围(Kpa	需要附件	允许压差(MPa)
气关	140	20～100	P	6.4	6.19	3.96	2.23	2.14	0.87	0.56	0.35	0.34	0.22	0.14	0.15	0.1	0.06
	250	20～100	P	6.4	6.4	6.4	6.4	6.4	5.68	3.64	2.3	2.21	1.43	0.91	0.95	0.66	0.37
	400	40～200	P或R	6.4	6.4	6.4	6.4	6.4	6.4	5.04	3.18	3.06	1.98	1.26	1.32	0.92	0.52
气开	140	20～100	P	4.46	3.09	1.98	1.16	0.7	0.44	0.28	0.18	0.17	0.11	0.07	0.07	0.05	0.03
	250	40～200	P或R	6.4	6.4	5.94	3.34	2.14	1.31	0.84	0.53	0.51	0.33	0.21	0.22	0.15	0.09
	400	80～240	P	6.4	6.4	6.4	6.4	4.99	3.05	1.95	1.25	1.18	0.78	0.5	0.51	0.36	0.21

注：1）P—阀门定位器；R—压力继动器。
2）允许压差为阀关闭P2=0状态下，△P的**值。
3）**压差超过1.0MPa，阀塞、阀座表面堆焊硬质合金或改用其它材料。
4）对于波纹管密封调节阀，**允许压差为1.0MPa，表中数值若小于1.0MPa则不变，若大于1.0MPa则取1.0MPa。

7、外形尺寸

DN	L			H		H1				质量( k g)		ΦA
DN	PN 6/16	PN40	PN64	普通	高温	PN6	PN16	PN40	PN64	PN6 PN16	PN40 PN64	ΦA
25	184	197	210	410	560	50	57		70	20	24	285
40	222	235	251	455	520	65	75		85	26	35
50	254	267	286	457	627	70	82		90	30	40
65	276	292	311	610	790	80	92		10	47	66	360
80	298	317	337	622	807	95	100		107	55	78
100	352	368	394	640	850	105	110	117	125	65	99
150	451	473	508	870	1130	132	142	150	172	130	160	470
200	600	615	650	890	1150	160	170	187	207	175	250	470
250	650	670	690	1203	1523	187	202	225	235	350	470	580
300	740	770	800	1234	1554	220	230	257	265	500	660	580

8、主要零件材料

零件名称	材料	温度范围
阀体上阀盖	WCB	-20～425℃
	ZG1Cr18Ni9Ti	-40～550℃
	ZG0Cr18Ni12Mo2Ti	-40～600℃
阀芯、阀座	1Cr18Ni9	-40～550℃
阀芯、阀座	0Cr18Ni12Mo2Ti	-400～550℃
填料	聚四氟乙烯	-40～200℃
膜片	丁睛橡胶夹增强涤沦织物
压缩弹簧	60Si2Mn
膜盖	A3

订货须知
订货时请填写《规格书》或注明以下内容:
1.产品型号 2.公称压力 3.公称通径、额定流量系数Kv 4.信号压力、弹簧范围
5 流量特性 6. 阀的开关方式 7. 介质工作温度范围 8 阀体、阀芯材料
9. 是否带附件，说明附件型号 10. 是否有其它特殊要求
