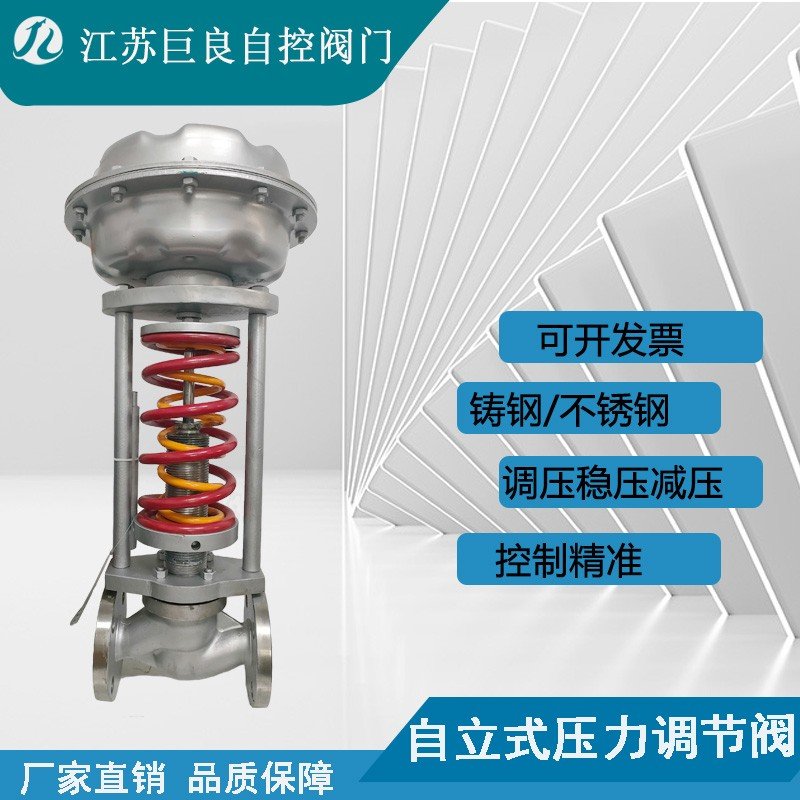

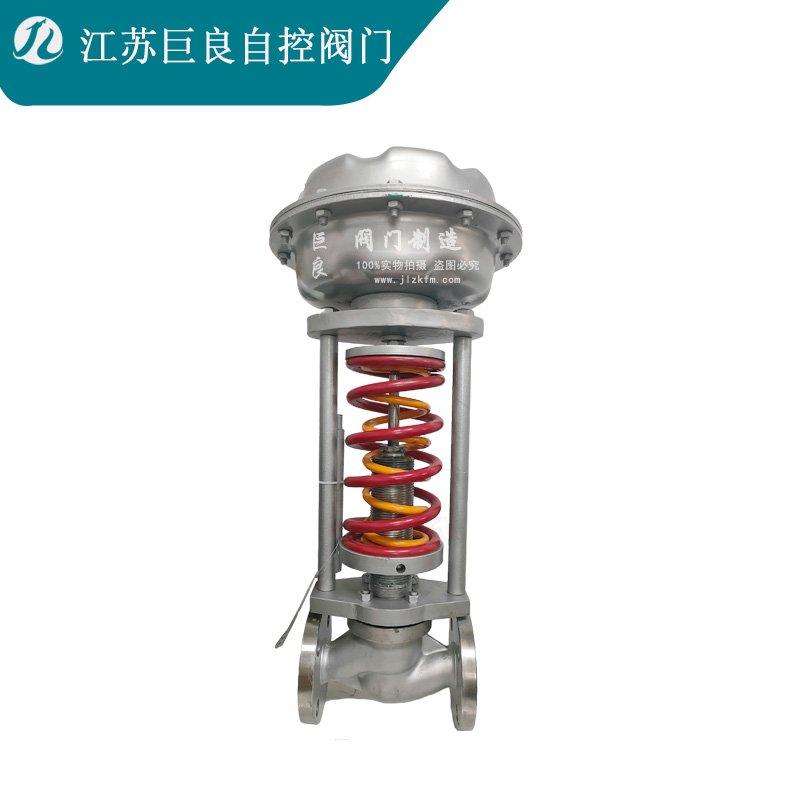

巨良JLZZYP/ZZYM自立式压力调节阀铸钢/不锈钢减压稳压温度调节阀

1、调节阀前自动压力调节阀的工作原理

自动压力阀前调节阀，其初始阀芯的位置在关闭状态。当阀前压力P1通过阀芯、阀座的节流后变为阀后压力P2，同时P1通过管线输入上膜室作用在膜片上，其作用力与弹簧的反作用力相平衡时的阀芯位置决定了阀的开度，从而控制阀前压力。当阀前压力P1增加时，P1作用在膜片上的作用也随时之增加。此时，膜片上的作用力大于设定弹簧的反作用力，使阀芯向离开阀座方向移动，导致阀的开度变大，流阻变小，P1向阀后泄压，直到膜片上的作用力与弹簧反作用力相平衡为止，从而使P1降为设定值。同理，当阀前压力P1降低时，动作方向与上述相反，这就是阀前压力调节的工作原理。

2、调节阀后自动压力调节阀的工作原理

自动压力阀后调节阀，其初始阀芯的位置在开启状态。当阀前压力P1通过阀芯、阀座的节流后变为阀后压力P2，P2并经过导压管输入上膜室作用在膜片上，其作用力与弹簧的反作用力相平衡时的阀芯位置决定了阀的开度，从而控制阀后压力。当阀后压力P2增加时，P2作用在膜片上的作用力也随时之增加。此时，膜片上的作用力大于设定弹簧的反作用力，使阀芯关向阀座的位置，导致阀的开度减小，流阻变大，P2降低，直到膜片上的作用力与弹簧反作用力相平衡式为止，从而使P2降为设定值。同理，当阀后压力P2降低时，动作方向与上述相反，这就是阀后压力调节的工作原理。
