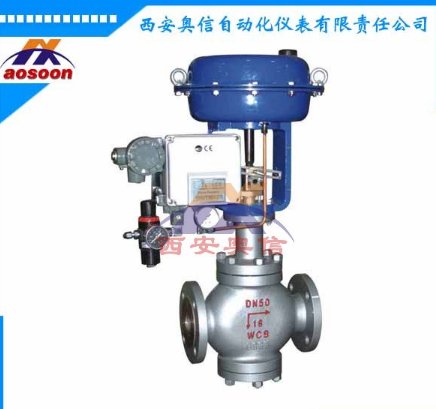

ZMAP气动薄膜单座调节阀
445
产品描述
ZMA(B)P型气动薄膜单座调节阀是自动控制系统中常用的执行器，它由气动薄膜执行机构和低流阻调节阀组成。单座适用于对泄露量求严格、阀前后压差低及有一定粘度和含纤维介质的场合；双座阀不平衡力小、允许压差大、流通能力大等特点，适用于泄露量要求不严格的场合；套筒阀具有稳定性好，不易产生震动，噪音低，对温度敏感小，适用于压差较大及泄露量要求不严格场合。
常用型号
ZMAP-16 DN20 ZMAP-16 DN25 ZMAP-16 DN40 ZMAP-16 DN50 ZMAP-16 DN65 ZMAP-16 DN80
ZMAP-16 DN100 ZMAP-16 DN150 ZMAP-16 DN200 ZMAP-16 DN250 ZMAP-16 DN300
技术参数
| 公称通径mm | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | |||||
| 公称压力MPa | 1.6 4.0 6.4 | |||||||||||||||
| 行程mm | 10 | 16 | 25 | 40 | 60 | 100 | ||||||||||
| 流量特性 | 直线、等百分比、快开型 | |||||||||||||||
| 介质温度℃ | -15～200(常温型)、-40～+250、-40～+450(中温型)、-100～+200(低温型) | |||||||||||||||
| 法兰尺寸 | 铸铁法兰尺寸按JB78、铸钢法兰尺寸按JB79 | |||||||||||||||
| 法兰形式 | 符合JB78-59、JB79-59标准，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产 | |||||||||||||||
| 阀体材质 | PN (MPa) | 1.6 | WCB(ZG230-450) CF3CF8 CF8M | |||||||||||||
| 4.0,6.4 | WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M | |||||||||||||||
| 阀体型式 | 直通单座铸造球型阀 | |||||||||||||||
| 阀芯材质 | 1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M | |||||||||||||||
| 上阀盖形式 | 普通式(常温型)、热片式(中温型)、低温型 | |||||||||||||||
| 可配附件 | 定位器 手轮 电/气转换器 空气过滤减压器 | |||||||||||||||
| 可调比R | 30:1 | |||||||||||||||
| 气源接头 | M16×1.5 | |||||||||||||||
