Q41F/H
面议
Q41F/H
1765
--

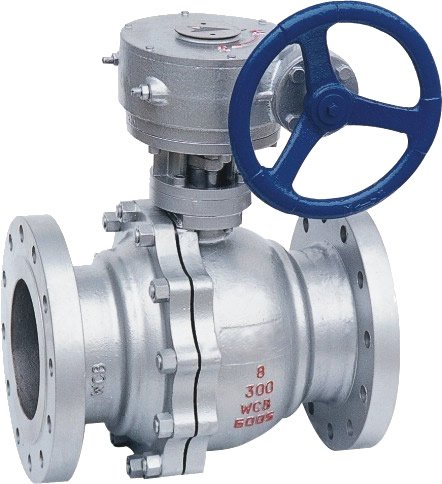

名称: | 浮动传动球阀 | 型号: | Q41F/H |
口径: | DN15-DN200 | 压力: | PN16-PN100 |
特点: | 球阀采用先进的阀座:聚多年球阀制造经验而设计的阀座,确保阀门密封,磨擦系数低,操作力矩小、多种阀座材料、适应范围广。 开关无误的手柄:采用扁头阀杆,与手柄的连接不会错位,从而保证手柄指示的开关状态与阀一致辞。 |
浮动传动球阀产品特点 1、先进的阀座:聚多年球阀制造经验而设计的阀座,确保阀门密封,磨擦系数低,操作力矩小、多种阀座材料、适应范围广。 适用介质:水、气、油品、天然气和酸碱腐蚀性介质。 适用温度:-196~350℃ 公称通径:DN 15-250 1/2"~10" 技术规范
设计依据 国标系列 美标系列 设计标准 GB/T12237 AP16D ANSI B16.34 法兰连接结构长度 GB/T12221 AP16D ANSI B16.10 结构长度(焊接) GB/T15188.1 AP16D ANSI B16.10 连接法兰 GB/T9113 ANSI B16.5、B16.47 对焊端 GB/T12224 ANSI B16.25 试验和检验 GB/T9092 AP16D AP1598 序号 零件名称 材质 GB ASTM 1 阀体 WCB A2116-WCB 2 密封圈 PTFE、RPP PTFE、RPP 3 球体 1C18Ni9Ti SS304 4 螺母 35 A194-2H 5 螺柱 35CrMoA A193-B7 6 石体 WCB A216-WCB 7 垫片 柔性石墨+不锈钢 B12.10-304F/.G 8 填料 PTFE PTFE 9 填料压盖 WCB A2116-WCB 10 定位片 25 A105 11 挡圈 65Mn AISI 1066 12 手柄 K33 A47-667 13 阀杆 1Cr33 A276-410 14 螺钉 35 A193-B7 15 止推垫片 PTFE PTFE 压力等级 试验压力(MPa) 公称压力(PN) 磅级(Class) 壳体试验 密封试验 1.0 - 1.5 1.1 1.6 - 2.5 1.76 2.5 - 3.8 2.75 4.0 - 6.0 4.4 6.4 - 9.6 7.04 - 150 3.0 2.2 - 300 7.6 5.6 - 600 15.0 11.0 - 10K 2.4 1.5 - 20K 5.8 4.0 公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200 L 130 140 150 165 180 200 220 250 280 320 360 400 H 59 63 75 85 95 107 142 152 178 252 272 342 W 130 130 160 180 230 230 400 400 650 1050 1050 1410 Wt(Kg) 2.5 3 5 6 7 10 15 19 33 58 93 160 公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200 L 130 140 150 165 180 200 220 250 320 400 400 550 H 59 63 75 97 107 142 152 178 252 272 342 345 W 130 130 160 230 230 400 400 700 1100 1100 1500 1500 Wt(Kg) 2.5 3 5 6 7.5 10 15 20 33 60 93 175 公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200 L 130 140 150 180 200 220 250 280 320 400 400 400 H 59 63 75 85 95 107 142 152 178 252 272 342 W 130 130 160 230 230 400 400 700 1100 1100 1500 1500 Wt(Kg) 3 4 5 7 9 12 18 28 46 75 106 190 公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200 L 165 190 216 229 241 292 330 356 432 508 559 660 H 59 63 75 97 107 142 152 178 252 272 305 398 W 130 130 160 230 230 400 400 700 1100 1100 1500 1800 Wt(Kg) 6.5 7 8 12 14 18 28 40 65 98 140 250 公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200 L 165 190 216 229 241 292 330 356 432 508 559 660 H 59 63 75 97 107 142 152 178 252 272 305 398 W 130 130 160 230 230 400 400 700 1100 1100 1500 1800 Wt(Kg) 6.5 7 10 15 18 25 32 46 75 供
2、开关无误的手柄:采用扁头阀杆,与手柄的连接不会错位,从而保证手柄指示的开关状态与阀一致辞。
3、锁紧装置:为防止阀门开关误操作,在阀门全开、全关位置有锁定孔,确保阀门处于正确的位置。
4、阀杆防飞结构:阀杆为下装式,防止受压飞出,同时可在火灾后,与阀体形成金属接触,确保阀杆密封。
驱动方式:手动、气动、电动、液动等。
JB/T79
Hg20592
主要零件及材质
NO
Gr.32510
试验压力
PN1.6MPa 主要连接尺寸及重量 PN2.5MPa 主要连接尺寸及重量
PN4.0MPa 主要连接尺寸及重量 PN6.4MPa 主要连接尺寸及重量 PN10MPa 主要连接尺寸及重量
