Q941F
面议
Q941F
4029
--
概述:
Q941F电动球阀阀体通道和连接管径相等并成一直径,介质几乎可以毫无损失的流过。电动球阀按其密封性能可分软密封阀座及金属密封阀座,软密封阀座适用于温度≤180°的场合,金属硬密封阀座适用于温度≤425°的场合。电动球阀通常用于密封要求严格的场合,除控制气体、液体、蒸汽介质外,还适宜控制污水和含有纤维性杂质的介质,广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。
产品特点
1、流体阻力小,电动球阀是所有阀类中流体阻力*小的一种,即使是缩径球阀,其流体阻力也相当小。 2、电动球阀止推轴承减小阀杆磨擦力矩,可使阀杆长期操作平稳灵活。 3、阀座密封性能好,采用聚四氟乙烯等弹性材料制成的密封圈,结构易于密封,而且电动球阀的密封能力随着介质压力的增高而增大。 4、电动球阀阀杆密封可靠,由于阀杆只作彷转动运而不做升降运动,阀杆的填料密封不易破坏,且密封能力随着介质的压力增高而增大。 5、由于聚四氟乙烯等材料具有良好的自润滑性,与球体的磨擦损失小,故电动球阀的使用寿命长。 6、电动球阀采用下装式阀杆和阀杆头部凸阶防止阀杆喷出,如火灾造成阀杆密封破坏,凸阶与阀体间还可形成金属接触,确保阀杆密封。 7、电动球阀具有防静电功能:在球体、阀杆、阀体之间设置弹簧,能将开关过程产生的静电导出。
技术参数和性能
DY系列电动球阀执行器技术参数(网络**) | Q941F电动球阀阀体参数 | ||
电源 | AC220、380V/DC24、220V | 公称通径 | DN15~200mm |
输出力矩 | 50N·M~2000N·M | 公称压力 | PN1.6MPa |
任选功能 | 无源触点型、开度信号、智能调节型 | 阀轴材质 | 碳钢 |
动作范围 | 0~90°±5° | 阀体材质 | 碳钢 |
动作时间 | 15秒/30秒/60秒 | 球体材质 | 304不锈钢 |
环境温度 | -30°~60° | 阀座密封 | PTFE |
手动操作 | 附带手柄操作 | 温 度 | PTFE≤180℃ |
限 位 | 电气、机械二重限位 | 适用介质 | 水、石油、粘性流体、浆料、强氧化性介质等 |
防护等级 | IP-67(防爆外壳:Exd Ⅱ BT4 IP67可选) | ||
输入信号 | 0-10,1-5VDC/4-20mA(智能调节型) | 特 点 | 连线简单,结构紧凑、阻力小、动作稳定 |

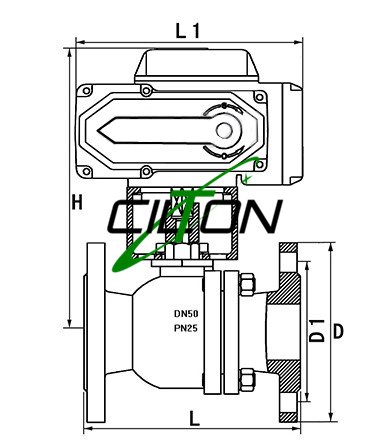

外形尺寸
公称通径DN | L | L1 | W | H | D | D1 | 额定功率 | 额定电流 |
压力 | 1.6/2.5 | 1.6/2.5 | 1.6/2.5 | 1.6/2.5 | 1.6/2.5 | 1.6/2.5 | ||
15 | 130 | 119 | 110 | 256 | 95 | 65 | 15W | 0.1A |
20 | 140 | 119 | 110 | 260 | 105 | 75 | 15W | 0.1A |
25 | 150 | 155 | 132 | 266 | 115 | 86 | 15W | 0.2A |
32 | 165 | 155 | 132 | 270 | 136 | 100 | 15W | 0.2A |
40 | 180 | 208 | 165 | 312 | 146 | 110 | 25W | 0.5A |
50 | 200 | 208 | 165 | 325 | 160 | 125 | 25W | 0.5A |
65 | 220 | 208 | 165 | 336 | 180 | 145 | 25W | 0.5A |
80 | 250 | 256 | 211 | 365 | 195 | 160 | 50W | 0.8A |
100 | 280 | 256 | 211 | 400 | 215/230 | 180/190 | 90W | 1.0A |
订货说明
1、电源电压:DC24V、DC220V、AC110V、AC220V、AC380V 2、介质类型、温度、压力 3、控制类型:开关型、无源触点型、阀位信号反馈型、智能调节型 4、智能调节型:输入信号4-20mA,1-5V,0-10V;输出信号:4-20mA,1-5V,0-10V
注意事项:
1:请务必接对电源相序,以免阀门或执行器损坏。 2:通电时禁止手动操作。 3:户外使用时**给电动执行器外加防护盖子,防止老化。 4:开盖后应拧紧密螺丝,防止进水或灰尘进入电动执行器内部。 5:请不要安装在易爆气体周围,如需防爆订货时请说明。 6:请确定输入电压和配线接点是否正确。 7:禁止超负荷使用电动执行器。
