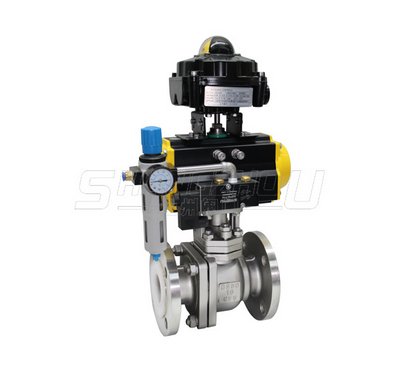

Q641F46气动衬氟球阀

• 所属类别：球阀系列

• 产品名称：Q641F46气动衬氟球阀

• 产品标签：SZQ16系列气动衬氟球阀,气动耐腐球阀,气动PFA球阀

一、概述

Q641F46气动衬氟球阀是为各种强腐蚀性介质管路的启闭控制而设计的，广泛适用于石油、化工、染化、农药、制酸制碱等行业，是目前防腐阀门设备理想的选择之一。Q41F46系列衬氟球阀采用氟塑料衬里，壳体采用熔模精密铸造，强度高、外观光洁，与液体接触部分全部为氟塑料，因此可在-50℃～180℃范围内长期使用于任意浓度的腐蚀性管路、管线工作。

二、Q641F46气动衬氟球阀工作原理

Q41F46-10C系列衬氟球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞的，阀恋和阀体内侧全部采用氟塑料制成，其具有开关轻便，体积小，密封可靠，结构简单，维修方便，使用范围广等优点。

三、Q641F46气动衬氟球阀设计特点

球阀基本系列为Q41F46型，除具有一般球阀所具有的流体阻力小，启闭速度快，结构简单外，还有以下优点：1.采用氟塑料衬里层的球阀，具有极高的化学稳定性，可以适用于任何强腐蚀性化学介质；2.采用全通径、浮动球结构，阀门可在整个压力范围内进行无泄漏关闭，更便于管路系统的通球扫线和管路维护；3.启闭件球体与阀杆铸（锻）为一体，杜绝了由于压力变化引起阀杆冲击承压件内的可能性，从根本上保证了工程中的使用安全性；4.结构紧凑合理，阀体内腔空间小，减小了介质滞留，另外，特殊的模压工艺，使密封面致密度良好，加之人字环形PTFE填料组合，使阀门达到零泄漏；

四、Q641F46气动衬氟球阀基本参数

设计规范：遵循GB12237，API608，API6D

驱动方式：手动、蜗轮传动、气动、电动。

公称通径：DN15～200mm

四、Q641F46气动衬氟球阀安装尺寸：

Q641F46气动衬氟球阀简介：

气动衬氟球阀是采用氟塑料作为内衬，并配之以新型的带杆球体结构，再加上其独特的弹性唇式密封座结构，使其具有普通球阀的各项优点，能在大压差和较大的温差变化范围内具有高密封性能和 低操作扭矩。可作开关或调节之用，气动衬氟球阀适用于各种工业管道中液体和气体的输送包括蒸气，在各种酸、碱、盐类等强腐蚀性介质中均能很好地工 作。 全通径阀门提供****的流量，并可用于扫线清洗或隔离输送的管道。

产品广泛适用于各种不同类型工业管道中液体和气体包括蒸 气的输送，特别是具有严重腐蚀性介质的使用场合，如：硫酸、氢氟酸、磷酸、氯气、强碱、王水等具有强腐蚀性的介质。

Q641F46气动衬氟球阀的技术参数：

设计标准：GB12237-89 SNV 企标

结构长度：GB12221-89 JB1686

法兰标准：JB/T79 GB9113 HG20592 ANSI B16.5

公称压力：1.0、1.6、2.5MPa 150Lb

检验试验：JB/T9092-99，电火花检测

驱动方式：手动、蜗轮、气动、电动。

Q641F46气动衬氟球阀特点：

1.流体阻力小，衬里球阀内壁光滑，流道通畅是所有阀类中流体阻力****的一种。

2.开关迅速、方便，只需将球体旋转90，便完成开户和关闭动作。

3.采用特殊模压工艺，将衬里材料衬于阀门壳体内壁，能耐强酸、强碱介质的腐蚀。

4.可配置气动、电动、液动等多种驱动装置，实现远距离控制和自动化操作。

5.球体与阀杆融为一体，消除了转动角差，杜绝了因压力变化引起阀杆冲出体外的危险，保证了使用的安全性、可靠性。
