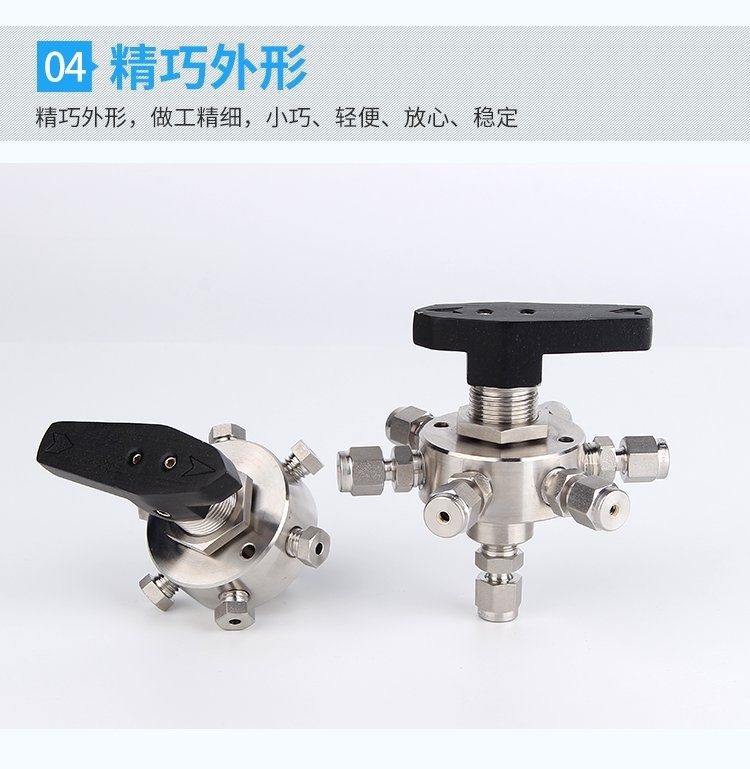

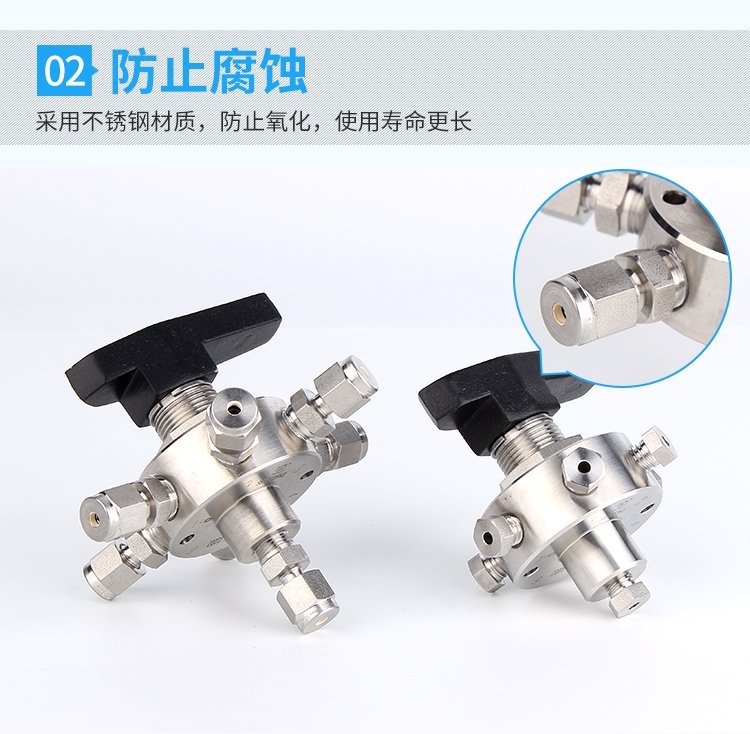

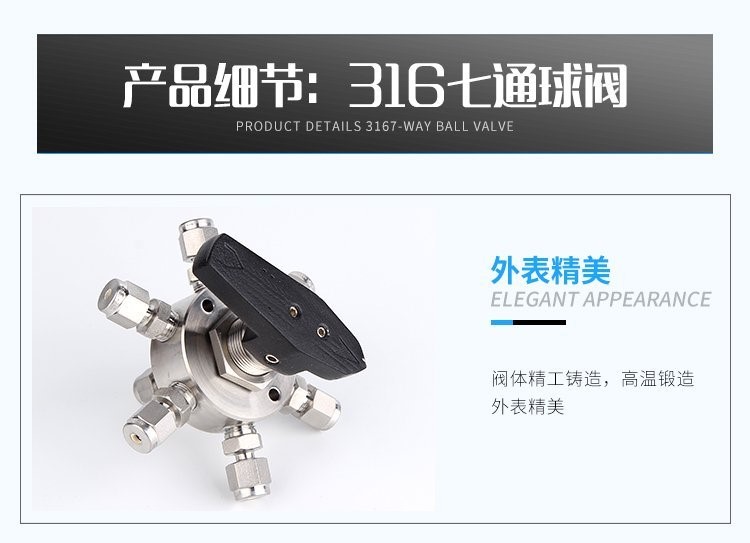

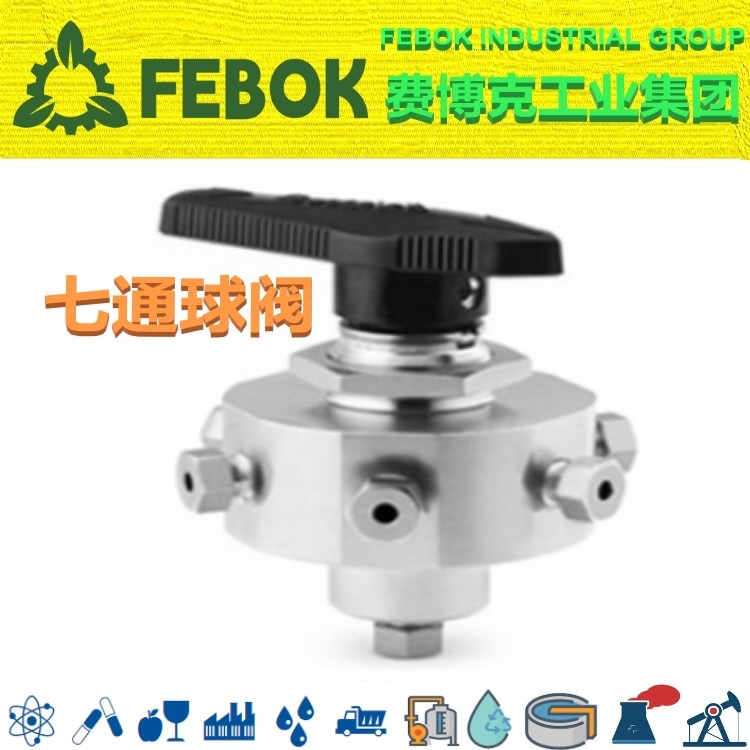

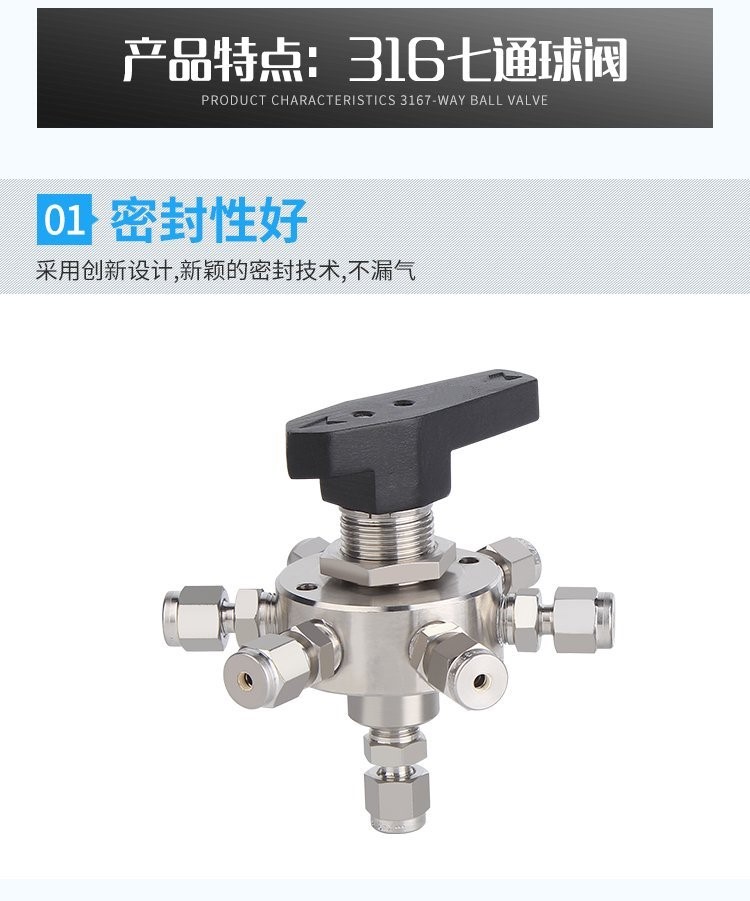

七通球阀

产品特点

1.**使用压力达 2500 psi ( 172 bar)。

2.使用温度范围：10°C ~ 65°C ( 50°F~ 150°F)。

3.母体采用一体式结构，有效防止泄漏。

4.手柄式转动开关，使用时只能处于全开位置。

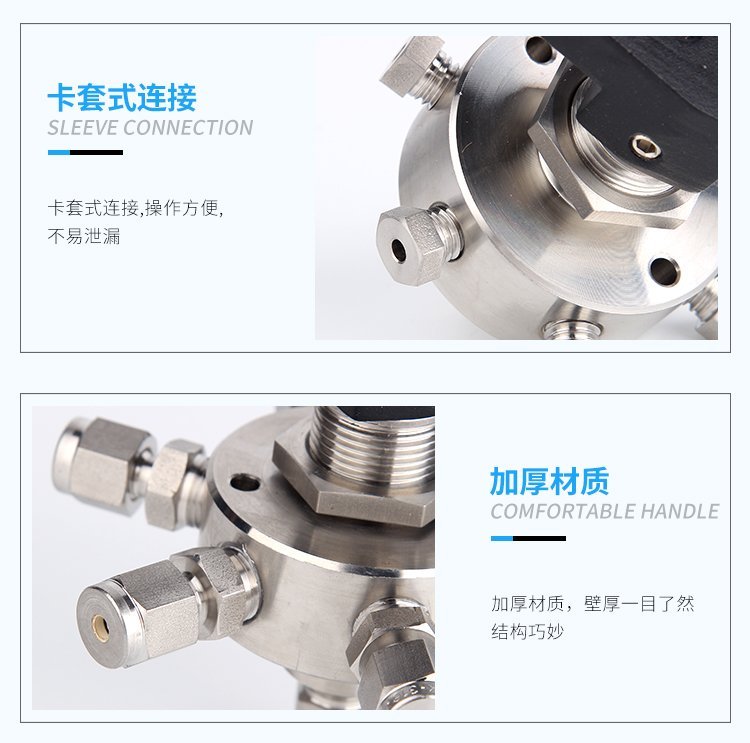

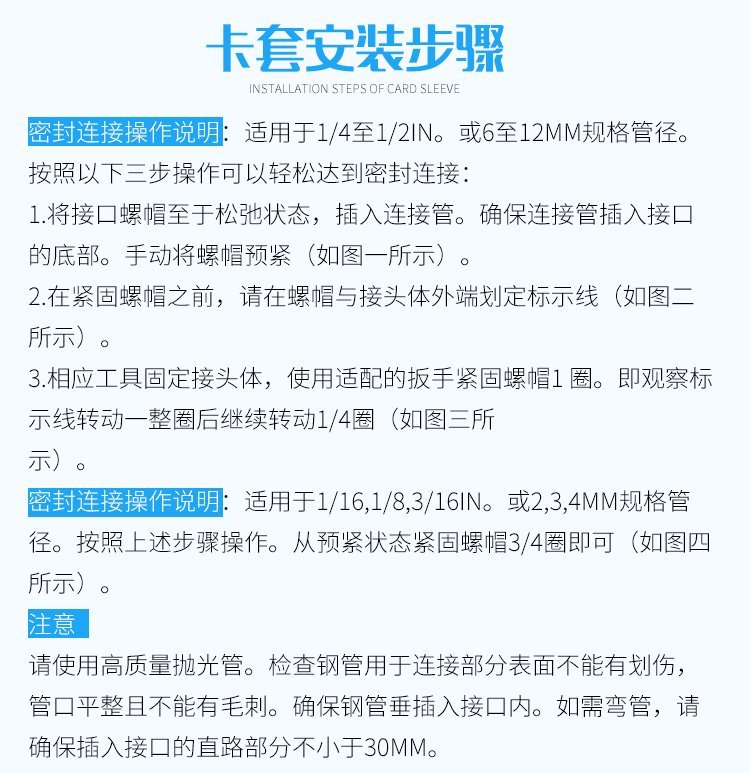

5.接口形式为：NPT螺纹、卡套、螺钉。

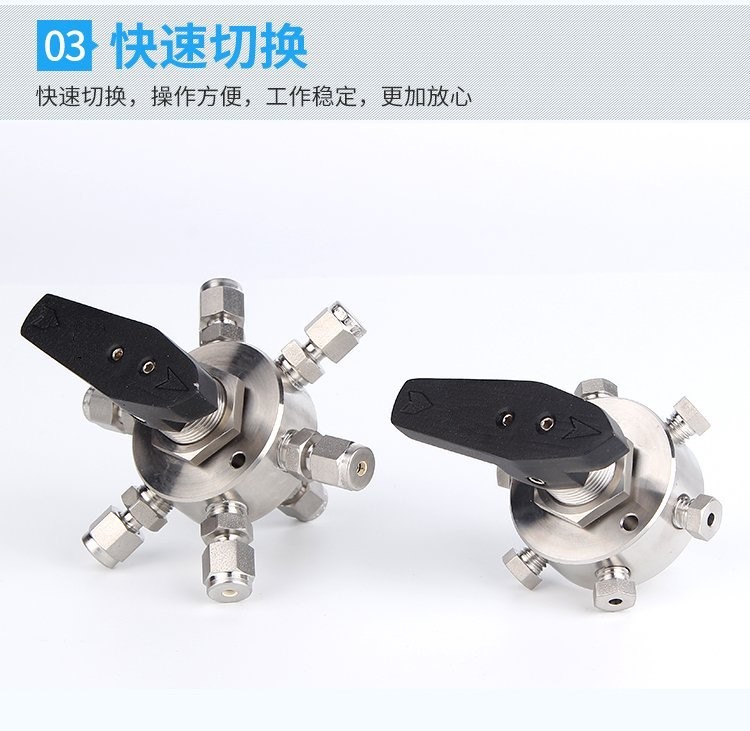

6.极其方便的流路设计方案，可以选择从一个入口有选择的转到六个出口，或者从六个入口到一个共同出口。

7.手柄装有定位弹簧销，能使孔口准确定位。

8.可采用面板安装。

9.优秀的顶部填料密封，保证密封可靠。顶部压盖设计，使阀门可在线调整（需要专门的调整工具）。

10.清洁符合 ASTM G93C 标准，依 CGA G-4.1 脱脂处理。

11.出厂测试条件：1000 psi 压缩空气 (使用压力高于 1000 psi，应调整锁紧螺帽，防止泄漏)。

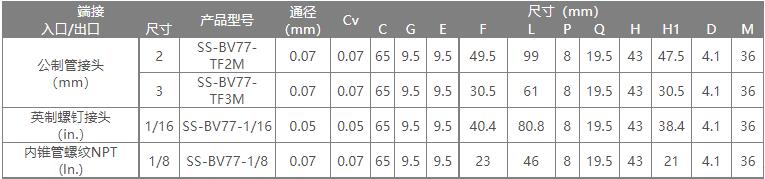

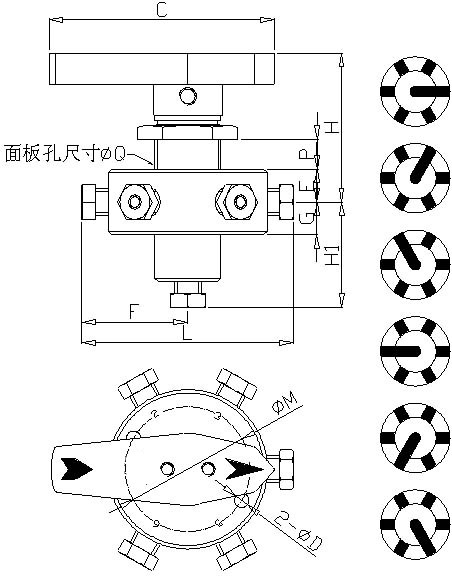

产品结构尺寸图

◆表中尺寸F、L、H、H1为手预紧的尺寸，仅供参考，可能有变动

◆P值为**面板厚度

球阀的重要信息

1.仪表球阀仅适合 10℃～65℃温度区间的交变工作温度，以及高至 90℃的恒定工作温度； （低温补偿型的交变工作温度为-10℃～

65℃）

2.七通球阀的设计限于全开或全闭位置工作；

3.球阀一段时间内未进行开关操作时，初始操作扭矩会较大；

4.仪表球阀会因为交变温度过大丧失其初始填料密封力；

5.在阀门使用寿命期限内可能需要进行填料调节以防止泄露，尤其是发现手柄扭矩显著降低时更需要。

测试

七通球阀产品出厂前均 100%通过 500psig（3.4bar）氮气压力检测；

其余系列球阀产品出厂前均 100%通过 7MPa 氮气压力检测；

氧气服务危险性

如要获得更多有关富氧系统危险性的信息，请参阅FEBOK费博克氧气系统安全技术报告，Q-CVS-030-2011；

清洁和包装

产品出厂前均经过 100％清洗和包装，依据FEBOK费博克标准 Q-XCF-020-2011；

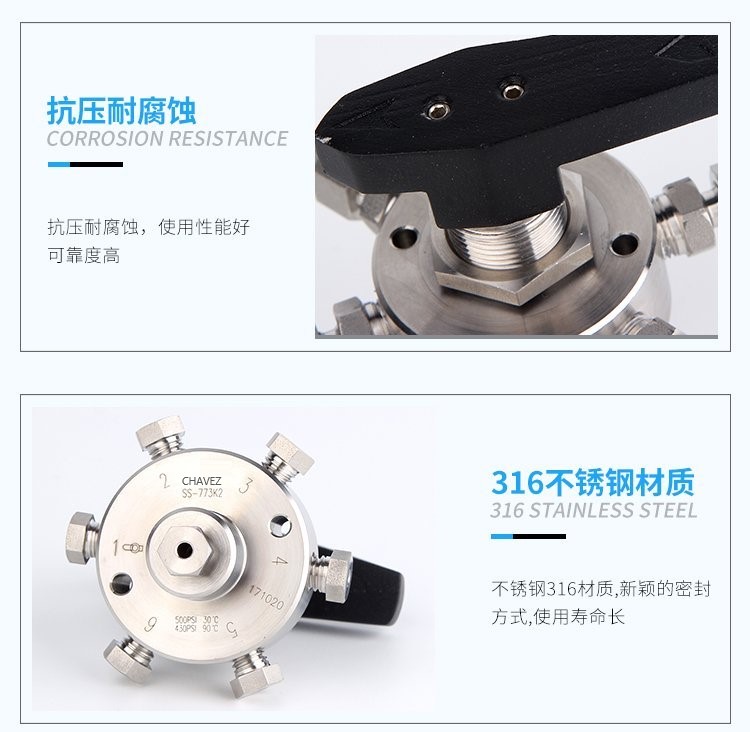

特种合金（所有系列）

可提供合金 C-276、合金 B-2、合金 400、钛合金等材料来制造，详情敬请来电咨询。

安全的产品选择

选择产品时，必须考虑总体系统设计以保证获得安全的、无故障的性能。功能、材料兼容性、充分的额定值、正确的安装、使用和维护是

系统设计师和用户的责任。

警告：切勿将零件与其他制造厂生产的相混用或互
