BV-D
直接联系
日扬电子科技(上海)有限公司
上海
面议
Htc日扬真空
BV-D
1742
Model No. | BV-ISO40 AXOD | BV-ISO50 AXOD | BV-ISO63 AXOD | BV-ISO80 AXOD | BV-ISO100 AXOD | BV-ISO160 AXOD | BV-ISO200 AXOD | BV-ISO250 AXOD |
Parts No. | 10965- | 10966- | 10967- | 10967- | 10968- | 10970- | 10971- | 10972- |
A | 30 | 30 | 30 | 30 | 30 | 50 | 50 | 50 |
B | 34 | 52 | 65 | 80 | 102 | 155 | 208 | 257 |
C | 100 | 110 | 130 | 145 | 165 | 225 | 285 | 335 |
D | 120 | 120 | 145 | 160 | 185 | 235 | 300 | 350 |
F | 80 | 90 | 110 | 125 | 145 | 200 | 260 | 310 |
G | 20 | 45 | 59 | 74 | 97 | 144 | 199 | 249 |
H | 171 | 171 | 199 | 214 | 239 | 300 | 382.5 | 449.5 |
J | 70 | 70 | 83 | 90.5 | 103 | 127.5 | 165 | 200 |
K | 60 | 60 | 72.5 | 80 | 92.5 | 117.5 | 151 | 177 |
L | 200 | 200 | 200 | 200 | 200 | 270 | 350 | 410 |
N | 42 | 42 | 47 | 47 | 47 | 70 | 93 | 105 |
Q | 55 | 55 | 61 | 61 | 61 | 79 | 109.5 | 125.5 |
R | 15.5 | 15.5 | 19.5 | 19.5 | 19.5 | 22 | 25 | 25 |
n-E | 4-φ7 | 4-φ9 | 4-φ9 | 8-φ9 | 8-φ9 | 8-φ11 | 12-φ11 | 12-φ11 |
单位:mm

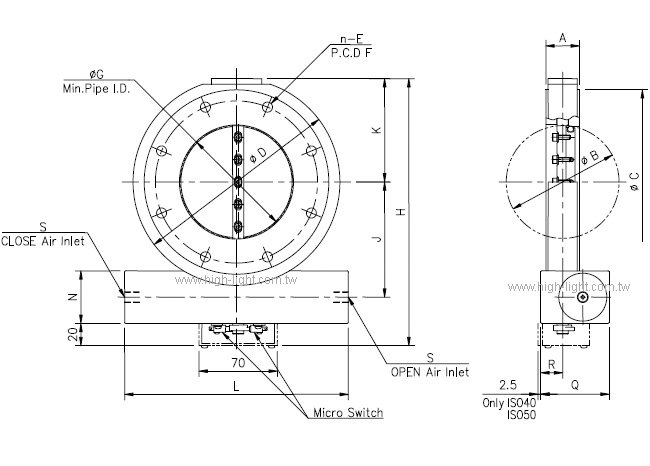

BV-ISO-AXOD 系列规格图
附注 1: 上图是依据 ISO 1609 真空法兰绘制
※ Htc日扬真空有权做产品规格的修改，但不另行通知。
