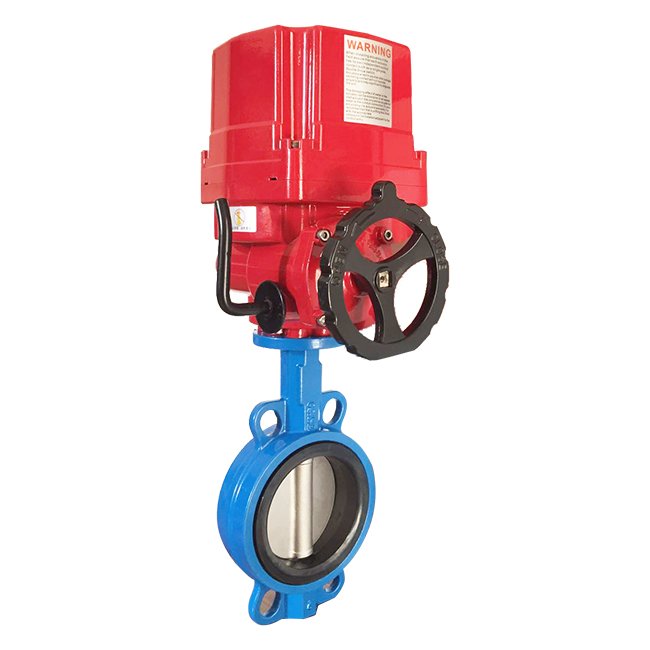

电动蝶阀是由蝶阀与MHQ系列电动执行机构配套，输入控制信号（4~20mA或1~5VDC）及单相电源即可控制运转，电动蝶阀具有功能强、体积小、轻便宜人，性能可靠、配套简单、流通能力大，电动蝶阀特别是适合于介质是粘稠、含颗粒、纤维性质的场合。目前该电动调节蝶阀广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。
一、阀体
公称通径：50－400mm
公称压力：PN1.0，1.6，2.5MPa
连接形式：法兰连接
材 料：HT200 ZG25I ZG1Cr18Ni9 ZG0Cr17Ni12Mo2 衬四氟
介质温度：常温型：-20ºC～+200ºC 散热型：-40ºC～+450ºC
适用介质：淡水、海水、食品、天然气、醇类、盐类、酸、碱、油、蒸汽、空气等
二、阀内组件可选材料
| 主要零部件 | 材质 | 适用规格 | 主要零部件 | 材质 | 适用规格 |
阀体 | 球墨铸铁 | 50mm~300mm | 阀杆 | 不锈钢416 | 50mm~300mm 50mm~300mm |
阀板 | 不锈钢CF8 | 50mm~300mm | 阀座 | 丁腈橡胶NBR | 50mm~300mm 50mm~300mm |
密封副适用介质，温度推荐表
| 密封副材质 | 适用温度 | 介质类型及适用程度 | 突出特性 | |||||||||||||
淡水 | 海水 | 盐类 | 强碱 | 弱碱 | 强酸 | 弱酸 | 天然气 | 醇类 | 空气 | 蒸汽 | 油类 | 食品 | ||||
阀座 | 丁腈 | -12ºC~82ºC | A | A | A | B | A | D | B | A | C | A | D | A | B | 耐油 |
三元乙丙 | -35ºC~135ºC | A | A | A | A | A | C | A | B | B | A | A | C | A | 耐老化 | |
耐腐蚀三元乙丙 | -35ºC~160ºC | A | A | A | A | A | A | A | B | B | A | A | C | A | 耐腐蚀、耐老化 | |
氟橡胶 | -23ºC~135ºC | A | A | A | C | A | C | A | A | C | A | A | A | A | 耐高温、耐腐蚀 | |
聚四氟乙烯 | -10ºC~150ºC | A | A | A | A | A | A | A | A | A | A | A | A | A | 耐腐蚀、耐高温 | |
蝶板 | 球铁电镀 | -30ºC~350ºC | B | D | C | D | C | D | C | B | A | B | A | A | C | 耐热 |
球铁尼龙覆层 | -30ºC~100ºC | A | A | A | A | A | D | A | A | C | A | D | A | A | 抗蚀、耐磨、减摩 | |
铝青铜 | -273ºC~232ºC | A | B | C | D | C | D | B | A | A | A | A | A | C | 耐热、耐腐蚀 | |
不锈钢 | -268ºC~316ºC | A | B | C | C | B | C | A | A | A | A | A | A | A | 耐高温、耐腐蚀 | |
A非常适用B适用C有限适用D不适用
三、安装尺寸（单位：mm）
| 通径 | Ｌ | L1 | H1 | H2 | D1 | D2 | D | 备注 |
50 | 215 | 190 | 70 | 412 | 92 | 125 | 18 | MHQ05 |
65 | 215 | 190 | 76 | 425 | 106 | 145 | 18 | MHQ05 |
80 | 215 | 190 | 89 | 437 | 122 | 160 | 18 | MHQ10 |
100 | 215 | 190 | 104 | 452 | 150 | 180 | 18 | MHQ10 |
125 | 263 | 221 | 120 | 504 | 177 | 210 | 18 | MHQ20 |
150 | 263 | 221 | 132 | 524 | 204 | 240 | 23 | MHQ20 |
200 | 276 | 222 | 167 | 607 | 260 | 295 | 23 | MHQ30 |
250 | 288 | 244 | 202 | 686 | 314 | 350/355 | 23/26 | MHQ60 |
300 | 288 | 244 | 239 | 714 | 370 | 400/410 | 23/26 | MHQ60 |
350 | 288 | 244 | 265 | 749 | 422 | 460/470 | 23/26 | MHQ80 |
400 | 288 | 244 | 297 | 781 | 473 | 515/525 | 26/30 | MHQ80 |
