主要零件材质表

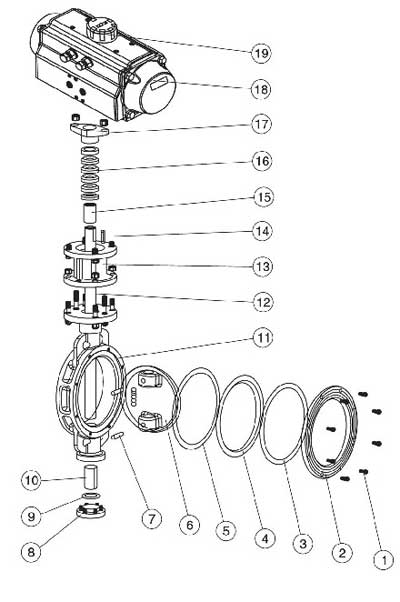

D673H、D673W型对夹式硬密封气动蝶阀主要零件材质表

序号	零件名称	材质
		Z	C	P
1	内六角螺钉	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
2	阀盖	WCB	lCr18Ni9Ti	ZGlCr18Ni12Mo2Ti
3	蛰片	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
4	阀座	不锈钢+柔性石墨、PTFE StainlessSteel+Graphite, PTFE
5	垫片	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
6	蝶板	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
7	圆柱销	45	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
8	下盖	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
9	垫片	不锈钢+柔性石墨、PTFE
10	衬套	PTFE复合轴承
11	阀体	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
12	阀杆	1CM3	lCr18Ni9Ti	lCr18Ni12Mo2Ti
13	支架	WCB	WCB	WCB
14	键	45	45	45
15	衬套	PTFE复合轴承
16	填抖	柔性石墨、PTFE
17	压盖	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
18	气动执行器	AT系列、AW系列
19	位置指示器	塑料

注：系列蝶阀主要零部件及密封圈的材质可根据实际工况条件或用户特殊要求设计选用。

主要性能参数

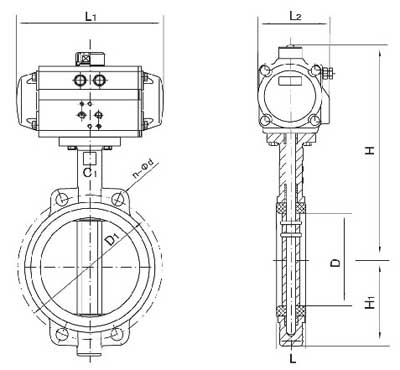

主要外形结构尺寸

安装注事事项:

1、安装前应核对蝶阀规格、压力、温度、耐腐性是否满足使用要求。 应检查各零部件是否损坏或松动。
2、本蝶阀可安装在任意角度的管道上，应关闭安装为宜；焊接管道法兰时应将阀门密封口用板挡住以防止颗粒、杂物挫伤密封面，焊后取下 阀门，对阀门密封面及管道内腔进行清洁，然后再安装固定阀门。
3、安装时请注意阀门关闭状态承压方向。
4、安装前应将密封面(两端密封面、蝶板密封面、阀座密封面)彻底擦干净，去掉灰尘和污物。
5、安装前应空试蝶阀，启闭应灵活，启闭位置与指针指示位置相符合。
6、手动操作顺时针为关，逆时针为开，指针指示到位后不准再加力启闭阀门。
7、阀门做压力试验时，不准用单法兰进行安装试压，必须采用双法兰安装试压。其试验压力应符合GB/T13927-92标准规定。
8、紧固螺栓时应对称交替进行紧固，不准依次单独紧固。
9、限位螺钉出厂前，已经调好，不准轻易调整。若配置驱动装置为电动、气动请阅配套驱动装置说明书。
10、电动蝶阀出厂时已将控制机构的启闭行程调好。为防止电源接通时方向搞错，用户在**次接通电源前要先手动开启至半开位置，再按点动开关，检查指示盘方向与阀门开启方向一致即可。
11、发现阀门启闭失常应查明原因进行修理和排除，防止用加力方法开关阀门，造成阀门的损坏。

阀门选型单元解析：

根据管路系统设计的需要和各类阀门的自身特性及安装使用等因素决定采用何种阀门。

1单元=阀门类型代号：

2单元=驱动方式代号：

根据阀门参数、功能、操作要求和现场条件等选择阀门传动方式。我公司可为用户提供、手动、电动、气动、液动、电磁、自动等各种类型的阀门，也可按用户要求选配。驱动方式代号：

注：①、代号1、代号2及代号8是用在阀门启闭时，需有两种动力源同时对阀门进行操作。②、安全阀、液压阀、输水阀、手动手轮直接连接阀杆操作结构形式的阀门，本代号省略不表示。③、对于气动或液动：常开式用6K、7K表示；常闭式用6B、7B表示；气动带手动用6S表示、防爆电动用9B表示

3单元=连接方式代号：

根据阀门使用工况及安装要求选择不同的连接方式，一般有螺纹连接，法兰连接，对焊连接，对夹连接等。连接形式代号：

结构长度：用户无特殊要求，按该阀执行的设计标准（GB、API、ANSI、BS等）中的规定制造。参照本公司为您提供的参数《产品连接尺寸》

4单元=结构形式代号(包括前3单元内容汇总)：

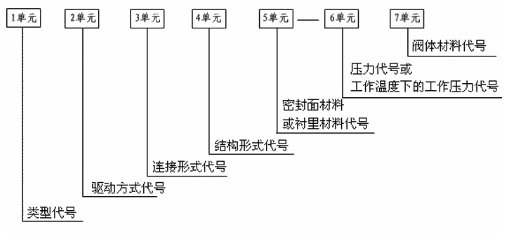

阀门的型号编制方法：

阀门的型号编制由7个单元组成，其含量如图所示：公称压力号用阿拉伯数字表示，其数值是以兆帕（MPa）为单位的公称压力值的10倍，用于电站工业的阀门，当介质**温度超过530℃时，其数值以兆帕（MPa）为单位的工作压力值的10倍。参照JB4018-85标准，型号编制方法如下：

5单元=密封面或衬里材料代号：

注：①、除隔膜阀外、当密封副的密封面材料不同时，以硬密度的材料表示。②、阀门密封副材料均为阀门的本体材料时，阀座密封面材料代号用“W”表示。

6单元=压力代号或工作温度下的工作压力代号：

阀门指定温度下的工作压力，是供参考用的圆整数值，分为不同级别，用PN表示，按GB/T1048-1990规定，国标阀门单位为MPa,磅级阀门用LB表示。以下的公称压力 PN 数值依据 GB/T 1048-2004 标准。PN：与管道系统元件的力学性能和尺寸特性相关、用于参考的字母和数字组合的标识。它由字母 PN 和后跟无因次的数字组成
PN 数值应从以下系列种选择：

注：必要时允许选用其他 PN 数值公称压力 (PN)

7单元=阀体材料代号：

常用阀体材料代号:

注：用户应根据本所产品型号所订货，如有特殊要求，请在订货合同中予以说明。

阀门材料性能:

注*：主要依据 JB/T 5300-1991 标准编制制造！

除了上述选型单元外，还需公称通径：

DN：用于管道系统元件的字母和数字组合的尺寸标识。它由字母DN和后跟无因次的整数数字组成。这个数字与端部连接件的孔径或外径（单位：mm）等特征尺寸直接相关。优先选用的 DN 数值如下：

1.管件尺寸英寸毫米对照表：

2.对于多大的水管该用多大的阀门口径（接口）做了详细对照，见下表:

3.对于多大的水管（大外径）该用多大的阀门口径（接口）做了详细对照，见下表：

按GB/T1047的规定来选定，以DN表示，单位为mm，磅级阀门用NPS表示，单位为(in)。


具有其他功能作用阀门的表示代号：

带有特异结构阀门的角标代号：

型号和名称编制方法示例：

产品概述

D673H、D673W型对夹式硬密封气动蝶阀PN6～PN40是用随阀杆转动的圆形蝶板做启闭性,以实现启用动作的气动阀门主要做截断阀使用,亦可设计成具有调节或段阀兼调节的功能，目前碟阀在低压大中口径管道上的使用越来越多。 气动对夹式金属密封蝶阀采用一个"U"型不锈钢密封圈，该精密的弹性密封圈与经过抛光的蝶板三维偏心接触，解决了传统偏心蝶阀在启闭0°～10°瞬间密封面仍处于滑动接触摩擦的弊病,实现蝶板在开启瞬间密封面即分离,关闭接触即密封的效果,达到延长蝶阀的使用寿命、密封性能**的目的。

气动金属对夹蝶阀优点

气动对夹式硬密封蝶阀的主要优点，结构简单，体积小重量轻，造价低，气动硬密封蝶阀该特点尤其显著，安装在高空暗道，经过二位五通电磁阀控制操作方便，也可调节流量介质。流体阻力较小，中大口径的气动碟阀全开时有效流通面积较大，启闭迅速省力，碟扳旋转90角度即可完成启闭，由于转轴两侧碟板手介质作用力接近相等，而产生的转矩方向相反，因而启闭力矩较小，低压下可实现良好的密封，碟阀密封材料有丁晴橡胶、氟橡胶，食用橡胶，衬四氟故密封性能良好，其中硬密封碟阀为软硬层叠式金属片具有金属硬密封和弹性密封的重优点，无论在低温情况下均具有优良的密封性能。
