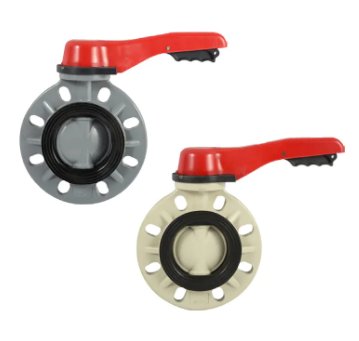

手柄蝶阀
直接联系
宁波宝蒂塑胶阀门有限公司
浙江
面议
宝蒂塑胶阀门
手柄蝶阀
786
产品特点：
● 改进的阀座设计，出色的密封性能。
● 加厚的阀体和加强筋，无镂空设计，针对应力集中进行设计优化，增强阀门在苛刻工况下的强度。
● 球形设计阀瓣提供**的耐用性和改进的Cv值。
材质配件表
编号No. | 零部件 | 材料 |
1 | 阀体 | FRPP,PPH,UPVC,CPVC,PVDF |
2 | 阀座 | EPDM,FPM |
3 | 定位齿板 | PPS,FRPP |
4 | 手柄 | ABS,FRPP |
5 | 阀杆 | 钢，不锈钢 |
6 | 阀瓣 | FRPP,PPH,UPVC,CPVC,PVDF |
7 | O型圈 | EPDM,FPM |
产品尺寸表（mm）
DN | d | D | D1 | L | n | 工作压力(Mpa) | ||||
GB/DIN | JIS | ANSI | GB/DIN | JIS | ANSI | |||||
25 | 35 | 85 | 90 | 79 | 125 | 37 | 4 | 4 | 4 | 1.0 |
32 | 35 | 100 | 100 | 89 | 125 | 37 | 4 | 4 | 4 | 1.0 |
40 | 47 | 110 | 105 | 98 | 145 | 38 | 4 | 4 | 4 | 1.0 |
50 | 56 | 125 | 120 | 121 | 160 | 40 | 4 | 4 | 4 | 1.0 |
65 | 71 | 145 | 140 | 140 | 180 | 45 | 4 | 4 | 4 | 1.0 |
80 | 85 | 160 | 150 | 152 | 195 | 46 | 8 | 8 | 4* | 1.0 |
100 | 105 | 180 | 175 | 190 | 225 | 55 | 8 | 8 | 8 | 1.0 |
125 | 131 | 210 | 210 | 216 | 255 | 62 | 8 | 8 | 8 | 0.6# |
150 | 153 | 240 | 240 | 241 | 285 | 67 | 8 | 8 | 8 | 0.6# |
200 | 210 | 295 | 290 | 298 | 340 | 85 | 8 | 12* | 8 | 0.6# |
