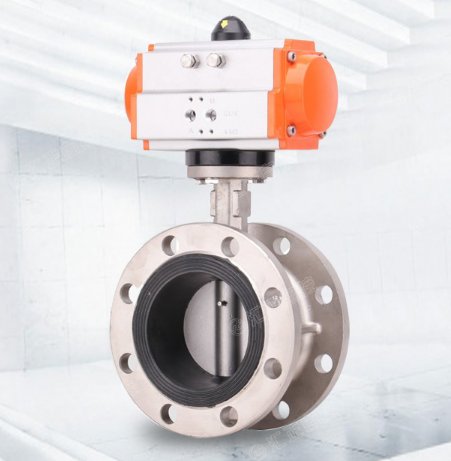

气动全不锈钢软密封法兰蝶阀D641X

直接联系

汇正自控阀门集团有限公司

浙江

产品规格型号

参考报价：

面议

品牌：

汇正自控阀门

型号：

气动全不锈钢软密封法兰蝶阀D641X

关注度：

500

产品介绍

ZSHW气动调节蝶阀由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。适用于温度≤120℃如轻纺、造纸、食品、医药、化工、石油、电力、等给排水、气体管道上作调节流量和截流介质的作用。

一、ZSHW气动调节蝶阀特点

1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装，维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀，使用寿命长等特点。

二、ZSHW气动调节蝶阀执行机构

气动法兰蝶阀采用新型系列GT型气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。

1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

三、ZSHW气动调节蝶阀采用标准

设计标准：GB/T2238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999

四、ZSHW气动调节蝶阀附件

根据不同控制和要求可选择下列附件：
切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件：电气定位器、气动定位器、电气转换器。
气源处理附件：空气过滤减压阀、气源处理三联件。
手动机构：HVSD手操机构

五、ZSHW气动调节蝶阀零件材质

零件名称	材料
阀体	球墨铸钢、铸钢、合金钢、不锈钢
蝶板	灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料
密封圈	各种橡胶、聚四氟
阀杆	2Cr13、不锈钢
填料	O型圈、柔性石墨O

六、ZSHW气动调节蝶阀密封材料选用和适用温度

材料品种	氯丁橡胶	丁晴橡胶	乙丙橡胶	聚四氟乙烯	硅橡胶	氟橡胶	天然橡胶	尼龙
英语简称	CR	NBR	EPDM	PTFE	SI	VITON	NR	PA
型号代号	X或J	XA或JA	XB或JB	F或XC、JC	XD或JD	XE或JE	X1	N
耐高温度	82℃	93℃	150℃	232℃	250℃	204℃	85℃	93℃
耐低温度	-40℃	-40℃	-40℃	-268℃	-70℃	-23℃	-20℃	-73℃
适用工作温度	0~+80℃	-20~+82℃	-40~+125℃	-30~+150℃	-70~+150℃	-23~+150℃	-20~+85℃	-30~+93℃

七、ZSHW气动调节蝶阀外形尺寸

公称通径		长度	外形尺寸（参考值）				连接尺寸（标准值）												重量 kg
公称通径		长度	外形尺寸（参考值）				0.6MPa				1.0MPa				1.6MPa
毫米	英寸	L	H	H0	A	B	D	D1	D2	n-d	D	D1	D2	n-d	D	D1	D2	n-d
50	2	108	82.5	338	180	65	140	110	88	4-14	165	125	99	4-18	165	125	99	4-18	14
65	21/2	112	92.5	358	180	65	160	130	108	4-14	185	145	118	4-18	185	145	118	4-18	16
80	3	114	100	413	245	72	190	150	124	4-18	200	160	132	8-18	200	160	132	8-18	17
100	4	127	110	428	240	72	210	170	144	4-18	220	180	156	8-18	220	180	156	8-18	21
125	5	140	125	444	240	72	240	200	174	8-18	250	210	184	8-18	250	210	184	8-18	27
150	6	140	142.5	553	350	93	265	225	199	8-18	285	240	211	8-22	285	240	211	8-22	29
200	8	152	170	678	350	93	320	280	254	8-18	340	295	266	8-22	340	295	266	12-22	50
250	10	250	197.5	742	550	350	375	335	309	12-18	395	350	319	12-22	405	355	319	12-26	69
300	12	270	222.5	803	600	350	440	395	363	12-22	445	400	370	12-22	460	410	370	12-26	91
350	14	290	252.5	866	600	350	490	445	413	12-22	505	460	429	16-22	520	470	429	16-26	110
400	16	310	282.5	940	600	350	540	495	463	16-22	565	515	480	16-26	580	525	480	16-30	138
450	18	330	307.5	995	750	380	595	550	518	16-22	615	565	530	20-26	640	585	548	20-30	175
500	20	350	335	1058	750	380	645	600	568	20-22	670	620	582	20-26	715	650	609	20-33	210
600	24	390	390	1163	750	380	755	705	667	20-26	780	725	682	20-30	840	770	720	20-36	275
700	28	430	447.5	1283	750	380	860	810	772	24-26	895	840	794	24-30	910	840	794	24-36	530
800	32	470	507.5	1398	750	380	975	920	878	24-30	1015	950	901	24-33	1025	950	901	24-39	590
900	36	510	557.5	1498	1250	380	1075	1020	978	24-30	1115	1050	1001	28-33	1125	1050	1001	28-39	1400
1000	40	550	615	1608	1500	580	1175	1120	1078	28-30	1230	1160	1112	28-36	1255	1170	1112	28-42	1650
1200	48	630	727.5	1876	1500	580	1405	1340	1295	32-33	1455	1380	1328	32-39	1485	1390	1328	32-48	2140
