D330 WF 美标蝶阀
面议
依耐泵阀
D330 WF 美标蝶阀
943
用途及特点
美标蝶阀是上海依耐泵阀有限公司工程技术人员研制开发的新一代高性能产品,其性能已处于国内外**、广泛适用于低压、中压、高压、钢铁冶金、石油、化工、电力等工业管道上作截断或调节介质流量用。
美标蝶阀采用三维偏心斜锥形阀座密封副,蝶板密封采用新型金属片与弹性材料层叠而成,嵌装在蝶板上与阀座吻合。利用蝶板摆动压紧密封,所以密封面摩擦阻力小,关闭是具有越关越紧功能,这样密封性能可靠,开启确保密封面完全脱离接触,保证了密封面不受损伤。
美标蝶阀结构特点排除了其它类型蝶阀开过位而不能密封的缺点, 且在高曙下能正常使用,克服了其它类型阀门在高温下使用时因热膨胀而容易泄漏的缺点。
该蝶阀根据使用介质要求,选用不同密封面材料,以保证密封面耐磨损、耐冲刷、耐腐蚀、使用寿命长。

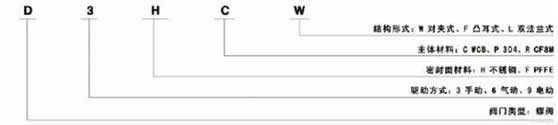

产品型号编制方法
产品型号编制方法图
主要技术参数
公称通径 | Dn(in) | 2″-36″ | 2″-36″ |
公称压力 | PN(MPa) | 150Lb | 300Lb |
试验压力Ps(MPa) | 强度试验 | 3.0 | 7.5 |
密封试验 | 2.2 | 5.5 | |
适用介质 | 水、蒸汽、邮品、酸碱类、海水等 | ||
适用温度 | -40~425℃ |
主要零件材料
名称 | 材料 |
阀体 | WCB、CF8、CF8M |
阀板 | WCB、CF8、CF8M |
轴杆 | 304、316、1Cr13 |
密封圈 | 316、304 |
填料 | 柔性石墨、氟塑料 |
