产品说明

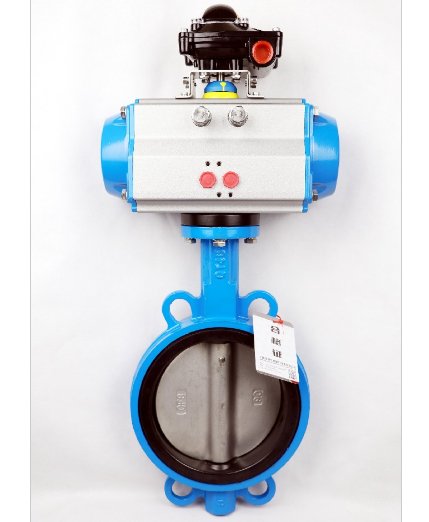

D671X气动调节蝶阀是由气动活塞式执行器、橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。外加配阀门定位器，输入控制信号(4-20mADC)及0.4-0.7MPa的气源即可控制运转。气动调节蝶阀适用于温度≤120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。

主要特点

（1）设计新颖、合理、结构独特，重量轻，启闭迅速。
（2）操力矩小，操作方便，省力灵巧。
（3）可以任何位置安装，维修方便。
（4）密封件可以更换，密封性能可靠达到双向密封零泄漏。
（5）密封材料耐老化、耐腐蚀，使用寿命长等特点。

设计标准

技术参数

气动执行器参数

采用新型系列气动执行器，有双作用式和单作用式（弹簧复位），齿轮齿条传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

零件材料

性能规范

密封材料和适用温度

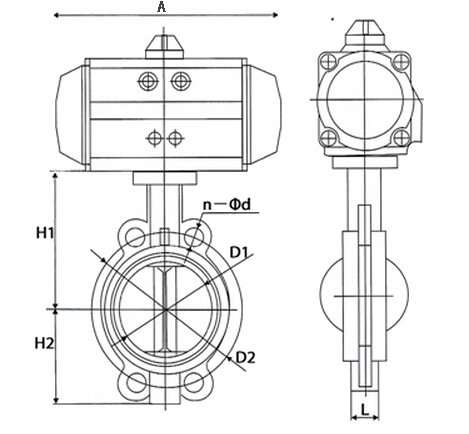

外形结构图

主要外形连接尺寸
