国标不锈钢闸阀
902

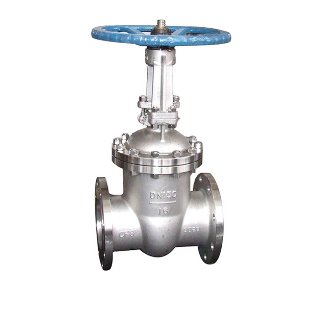

一、Z41W不锈钢法兰闸阀--概述
Z41W不锈钢法兰闸阀广泛适用于石油化工，火力发电厂等油品、水蒸气管路上作接通或截断管路中介质的启闭装置。
二、Z41W不锈钢法兰闸阀--特点
1、结构紧凑、设计合理、阀门刚性好、通道流畅，流量系数小
2、密封面采用不锈钢和硬质合金，使用寿命长
3、采用柔性石墨填料、密封可靠，操作轻便灵活
4、驱动方式为手动、气动、电动、齿轮传动
5、结构形式为弹性楔式单闸板、刚性楔式单闸板双闸板型式
三、Z41W不锈钢法兰闸阀--执行标准
设计规范：GB/T 12234
结构长度：GB/T 12221
连接法兰：JB/T 79
试验与检验：JB/T 9092
压力-温度：GB/T 9131
产品标识：GB/T 12220
四、Z41W不锈钢法兰闸阀--性能规范
| 型号 | 公称压力 (MPa) | 实验压力 | 工作温度(℃) | 适用介质 | ||
| 强度水（MPa） | 密封（水）空气（MPa） | 低压密封空气（MPa） | ||||
| Z41H-16C Z41W-16P(R) | 1.6 | 2.4 | 1.8 | 0.6 | ≤425 | 硝酸类 |
| Z41W-25P(R) | 2.5 | 3.8 | 2.8 | 0.6 | ≤200 | 醋酸类 |
| Z41W-40P(R) | 4.0 | 6.0 | 4.4 | 0.6 | ≤200 | 硝酸类 |
| Z41W-64P(R) | 6.4 | 9.6 | 7.0 | 0.6 | ≤200 | 醋酸类 |
五、Z41W不锈钢法兰闸阀--主要零件材质
| 阀体/阀盖 | ZGICr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12M02Ti | ZG00Cr17Ni14M02 | WCB |
| 零件名称 | ZGICr18Ni9Tit系列 | ZG00Cr18Ni10系列 | ZG1Cr18Ni12M02Ti系列 | ZG00Cr17Ni14M02系列 | WCB系列 |
| 闸板 | ZGICr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12M02Ti | ZG00Cr17Ni14M02 | 1Cr13 |
| 阀杆 | 1Cr18Ni9Ti | 00Cr18Ni10 | 1Cr18Ni12M02Ti | 00Cr17Ni14M02 | 1Cr13 |
| 填料 | PTFE编织 | PTFE编织 | PTFE编织 | PTFE编织 | 石墨 |
| 垫片 | 304L＋PTFE | 304L＋PTFE | 316＋PTFE | 316L＋PTFE | 石墨 |
| 压盖 | ZGICr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12M02Ti | ZG00Cr17Ni14M02系列 | WCB |
| 填料压环 | 1Cr18Ni9Ti | 00Cr18Ni10 | 1Cr18Ni12M02Ti | 00Cr17Ni14M02 | 1Cr13 |
| 螺栓 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 35CrMoA |
| 螺母 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 45 |
六、主要连接尺寸
型 号 | 公称压力(Mpa) | 公称通径 | 尺 寸 (mm) | 重 量 | ||||||||
L | D | D1 | D2 | b | Z-фd | H | H1 | D0 | ||||
Z41W-16C Z41W-16P | 1.6 | 15 | 130 | 95 | 65 | 45 | 14 | 4-ф14 | 175 | 195 | 200 | 4 |
20 | 150 | 105 | 75 | 55 | 14 | 4-ф14 | 180 | 205 | 200 | 5 | ||
25 | 160 | 115 | 85 | 65 | 14 | 4-ф14 | 210 | 240 | 220 | 6 | ||
32 | 180 | 135 | 100 | 78 | 16 | 4-ф18 | 210 | 240 | 220 | 7 | ||
40 | 240 | 145 | 110 | 85 | 16 | 4-ф18 | 350 | 425 | 240 | 18 | ||
50 | 250 | 160 | 125 | 100 | 16 | 4-ф18 | 358 | 430 | 240 | 29 | ||
65 | 265 | 180 | 145 | 120 | 18 | 4-ф18 | 373 | 452 | 240 | 33 | ||
80 | 280 | 195 | 160 | 135 | 20 | 8-ф18 | 435 | 530 | 280 | 46 | ||
100 | 300 | 215 | 180 | 155 | 20 | 8-ф18 | 500 | 620 | 320 | 63 | ||
125 | 325 | 245 | 210 | 185 | 24 | 8-ф18 | 614 | 756 | 360 | 108 | ||
150 | 350 | 280 | 240 | 210 | 24 | 8-ф23 | 674 | 845 | 360 | 134 | ||
200 | 400 | 335 | 295 | 265 | 26 | 12-ф23 | 818 | 1041 | 400 | 192 | ||
250 | 450 | 405 | 355 | 320 | 30 | 12-ф25 | 969 | 1244 | 450 | 273 | ||
300 | 500 | 460 | 410 | 375 | 30 | 12-ф25 | 1145 | 1474 | 560 | 379 | ||
350 | 550 | 520 | 470 | 435 | 34 | 16-ф25 | 1280 | 1663 | 640 | 590 | ||
400 | 600 | 580 | 525 | 485 | 36 | 16-ф30 | 1450 | 1885 | 720 | 849 | ||
500 | 700 | 705 | 650 | 608 | 44 | 20-ф34 | 1676 | 2181 | 720 | 958 | ||
Z41W-16C Z41H-25P | 2.5 | 15 | 130 | 95 | 65 | 45 | 16 | 4-ф14 | 175 | 195 | 200 | 4 |
20 | 150 | 105 | 75 | 55 | 16 | 4-ф14 | 180 | 205 | 200 | 5 | ||
25 | 160 | 115 | 85 | 65 | 16 | 4-ф14 | 210 | 240 | 220 | 6 | ||
32 | 180 | 135 | 100 | 78 | 18 | 4-ф18 | 210 | 240 | 220 | 7 | ||
40 | 240 | 145 | 110 | 85 | 18 | 4-ф18 | 350 | 425 | 240 | 18 | ||
50 | 250 | 160 | 125 | 100 | 20 | 4-ф18 | 358 | 430 | 240 | 28 | ||
65 | 265 | 180 | 145 | 120 | 20 | 8-ф18 | 373 | 452 | 240 | 33 | ||
80 | 280 | 195 | 160 | 135 | 22 | 8-ф18 | 435 | 530 | 280 | 46 | ||
100 | 300 | 230 | 190 | 160 | 24 | 8-ф23 | 501 | 620 | 320 | 64 | ||
125 | 325 | 270 | 220 | 188 | 28 | 8-ф25 | 614 | 756 | 360 | 105 | ||
150 | 350 | 300 | 250 | 218 | 30 | 8-ф25 | 674 | 845 | 360 | 134 | ||
200 | 400 | 360 | 310 | 278 | 34 | 12-ф25 | 818 | 1041 | 400 | 213 | ||
250 | 450 | 425 | 370 | 332 | 36 | 12-ф30 | 969 | 1244 | 450 | 290 | ||
300 | 500 | 480 | 430 | 390 | 40 | 16-ф30 | 1145 | 1474 | 560 | 399 | ||
350 | 550 | 550 | 490 | 448 | 44 | 16-ф34 | 1280 | 1663 | 640 | 631 | ||
400 | 600 | 610 | 550 | 505 | 48 | 16-ф34 | 1450 | 1885 | 720 | 900 | ||
