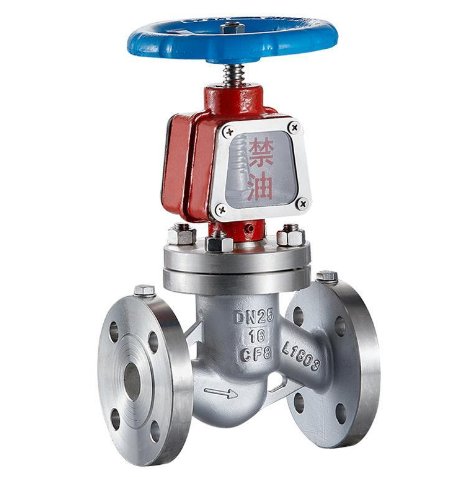

氧气截止阀

直接联系

浙江正派阀门制造有限公司

浙江

产品规格型号

参考报价：

面议

品牌：

正派阀门

型号：

氧气截止阀

关注度：

600

产品介绍

JY41氧气专用截止阀是根据氧气管网运行特点以及考虑氧气介质的易燃易爆的特性，以安全可靠和性能优越为设计原则，并参照中华人民共和国冶金工业部制定的《氧气安全规程》的规定而设计、制造的确保氧气管网安全运行的专用阀门。

结构特点

1、氧气截止阀采用材质优良的硅黄铜或不锈钢铸造而成，具有机械强度高，耐磨损、安全性好等优点。使用在氧气管路上，具有**的防爆阻燃性能，消除了氧气管路上的不安全因素。

2、密封面采用不锈钢本体加工而成或堆焊硬质合金，不易磨损及擦伤，密封性好，启闭时阀瓣与阀体密封面之间无相对滑动，因而磨损与擦伤均不严重，密封性能好，使用寿命长。

3、对于PN≤4.0MPa、DN＜200的阀门采用单阀瓣结构，介质由阀瓣下方流入阀瓣上方(即低进高出)，DN≥250的阀门采用双阀瓣结构，介质由阀瓣上方流入下方（即高进低出），一方面满足内旁通阀结构上的需要，另一方面由于介质压力的作用使阀门的关闭力大大减小。同时对于公称压力PN≥6.3MPa，DN250～500采用带外旁通阀结构。其目的是减小阀前、阀后的压力差以避免高流速、高冲刷以及防止产生高温，从而保证了氧气管网的安全运行，同时也减小了操作力矩。

4、支架部分采用全封闭式结构，且压紧填料时可以打开支架上的防护盖板，起到了防油防尘的作用。并有明显的禁油标记。

5、阀杆上部带有防尘装置，所有与氧气接触的阀件在组装前均经过严格脱脂和禁油措施，填料和垫片材质为聚四氟乙烯，可确保使用时密封安全可靠。

6、该阀设有导静电安全装置，可避免因静电产生火花。在阀体法兰上设有接地螺钉，通过导线将阀门静电直接导出去，确保阀门的使用安全性。

标准与规范

公称压力:10-40

性能参数

公称通径（DN）		15－400
公称压力（MPa）		1.6	2.5	4
试验压力	强度	2.4	3.75	6
（MPa）	密封	1.76	2.75	4.4
适用温度		≤200℃
适用介质		氧气
阀体		硅黄铜、不锈钢
阀杆		不锈钢
阀芯		铜、不锈钢
填料		聚四氟乙烯

主要外形和连接尺寸

通径	主要外形尺寸和连接尺寸
通径	L	D	D1	D2	b	Z-d	H	D0
JY41W-16P
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	230	160	125	100	16-3	4-Φ18	358	240
65	290	180	145	120	18-3	4-Φ18	373	240
80	310	195	160	135	20-3	8-Φ18	435	280
100	350	215	180	155	20-3	8-Φ18	500	300
125	400	245	210	185	22-3	8-Φ18	614	320
150	480	280	240	210	24-3	8-Φ23	674	360
200	600	335	295	265	26-3	12-Φ23	811	400
250	650	405	355	320	30-3	12-Φ25	969	450
300	750	460	410	375	30-3	12-Φ25	1145	580
350	850	520	470	435	34-4	16-Φ25	1280	640
400	980	580	525	485	36-4	16-Φ30	1452	640
JY41W-25P
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	230	160	125	100	20-3	4-Φ18	358	240
65	290	180	145	120	22-3	8-Φ18	373	240
80	310	195	160	135	22-3	8-Φ18	435	280
100	350	230	190	160	24-3	8-Φ23	500	300
125	400	270	220	188	28-3	8-Φ25	614	320
150	480	300	250	218	30-3	8-Φ25	674	360
200	600	360	310	278	34-3	12-Φ25	811	400
250	650	425	370	332	36-3	12-Φ30	969	450
300	750	485	430	390	40-4	16-Φ30	1145	580
350	850	550	490	448	44-4	16-Φ34	1280	640
400	980	610	550	505	48-4	16-Φ34	1452	640
