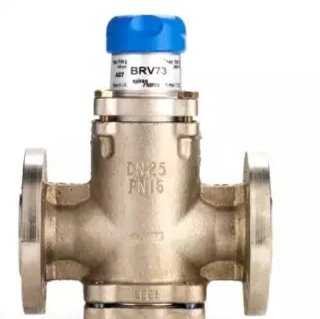

斯派莎克BRV73直接作用式减压阀简介

   BRV71和BRV73为球墨铸铁材质的直接作用式减压阀，前者为螺纹连接，或者为法兰连接。主要用于蒸汽系统。结构紧凑，设计简单，表面高质量的无电极涂镍处理。与BRVZ系列减压阀相比，BRV71和BRV73内有压力平衡波纹管，可以平衡主阀头上的压差。主阀为平面密封，具有自清洗功能。

工作原理

   1、开始时，回复弹簧将阀关闭，蒸汽压在阀芯表面及波纹管表面（两者面积相等）施于相等的压力。

   2、如在此时以顺时针的方向转动调压手柄，控制弹簧会因受压而向下迫使阀杆将阀芯推离阀座使蒸汽流通进入下流侧。

   3、下游压力会经阀芯下的感应孔进入感应室迫使控制波纹管向上延伸。同事也向下面的压力平衡波纹管施压消除阀芯背面的下游压力的影响。

   4、当施加在控制波纹管的下游压力大于弹簧的控制力量时，推动主阀杆及阀芯向上移动使阀关闭，在正常情况下，阀会维持在一定的高度，依不同的压力变化和负载条件做小幅度调整

用先导式的, ***解答:

减压阀的作用是控制阀后的压力稳定, 需要有一个参考压力来控制这个压力.

当阀后压力大于参考压力, 阀芯趋于闭合, 通孔变小,

反之阀后压力小于参考压力, 阀芯趋于打开, 通孔变大.

为了保持稳定的压力, 流量变化的时候通孔大小必须改变.

先导和直接作用的区别:

前者又弹簧提供这个参考压力, 后者由气腔提供参考压力.

无论是弹簧还是气腔, 通孔大小改变的同时参考压力本身也会变化. 因为它们和阀芯是连在一起的.

对于弹簧来说, 变长或变短之后给出的参考压力变化而没有补偿.

对于气腔来说, 变大或变小之后, 仍然有先导阀来***参考压力稳定.

对于并联阀组, 用先导式的可以使用同一个先导阀, 这样便于***阀组中每个阀均匀发挥作用.

本减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。 主阀主要由阀座、主阀盘、活塞、缸套、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力，利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。本产品主要用于蒸汽管路，起减压稳压作用。
