粉体行业在线展览
粉体行业在线展览
直接联系
新乡天力锂能股份有限公司.
面议
4982
杂质化学指标 ：
| 成分 | Fe | Ca | Mg | Cu |
| 含量% | ≤0.01 | ≤0.03 | ≤0.03 | ≤0.005 |
| 成分 | Pb | Na | SO4-2 | H2O |
| 含量% | ≤0.001 | ≤0.03 | ≤0.4 | ≤0.1 |
物理指标：
| 产品型号 | 项目指标 | ||||
| D10 | D50 | 比表面 | 振实密度 | Li含量 | |
| TLM610 | ≥5μm | 9-12μm | 0.2-0.5m² /g | ≥2.3g/cm³ | 7.0-7.6% |
电性能：
| 产品型号 | 烧结后性能 |
| TL5X10 | 三元材料，所得产品粒度分布均匀，一致性好；0.2C(3.0-4.3V扣电)比容量>175mAh/g;500周循环后，容量保持率>85%； |
注：本数据因各前驱体使用厂家烧结工艺不同会有所偏差，仅供参考； 500周循环后，容量保持率>85% | |
物化性能：黑色粉末、无结块，类球型。
包装： 纸箱封装，铝塑膜真空包装25kg/箱
贮存条件：常温，密封，防潮
使用建议：
1、本产品是制造锂离子电池正极材料
2、车间用压实密度TLM510的3.5-3.65左右
3、浆料搅拌水分严格控制在30%以下
4、制片前烘烤120度6h，使用于三元相匹配的电解液

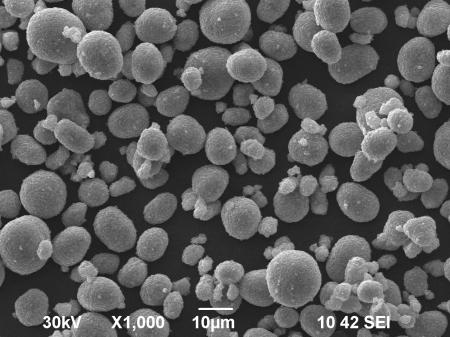

电镜图：

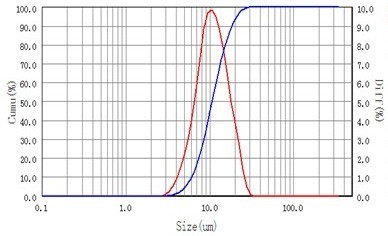

粒度图：

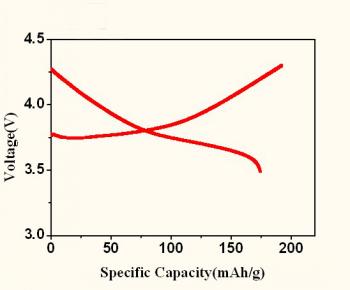

充放电曲线：

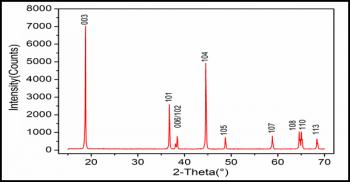

XRD图：
