正业科技自主研发生产PCB精密检测仪器，继特性阻抗测试仪ZK2120之后又推出新的高频特性阻抗测试仪ZK2130，ZK2130比ZK2120测的阻抗值更加精确，且ZK2130带有数据统计分析功能。ZK2013的推出更能满足客户的需求，同时也得到了广大客户的认可。

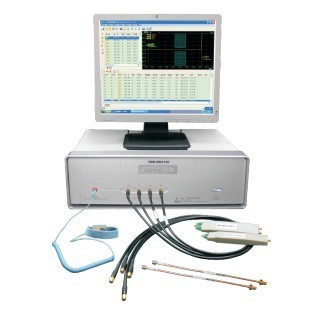

高频特性阻抗测试仪ZK2130是采用时域反射技术设计的，能够批量化、自动化、快速、准确测试PCB迹线的特性阻抗，并提供测试波形分析、统计数据分析、自动记录测试数据、自动出具检测报告并打印等功能。适用于电路板制造厂商的研发、设计、生产及品管单位。为高频线路板特性阻抗测试提供了一套快速、准确、标准和经济的解决方案。

高频特性阻抗测试仪ZK2130特点：

1、批量化、自动化测试，操作简单、测试快捷，适合PCB工厂快速测试。

2、Windows操作环境，友好的人机界面，自动出具测试结果。

3、提供单端和差分阻抗测试。

4、支持2通道、4通道测试。

5、快速定制测试任务及批量化、自动化测试功能。

6、集成测试文件编辑器，快速设置测试参数。

7、自动记录测试数据，生成报表并保存在磁盘上。

8、显示测试波形、统计数据分析及测试结果。

9、打印测试报表、波形及测试结果。

10、符合IPC-TM-650和IPC2141标准。

高频特性阻抗测试仪ZK2130技术参数

项目规格

型号TDR-ZK2120

控制阻抗测试范围20～150Ω

测量精度50Ω±1%

测量长度0.05～2m

水平显示分辨率0.2mm

垂直显示分辨率0.05Ω

测试方法时域反射法

带宽3GHZ

数据统计分析功能 SPC功能模块
