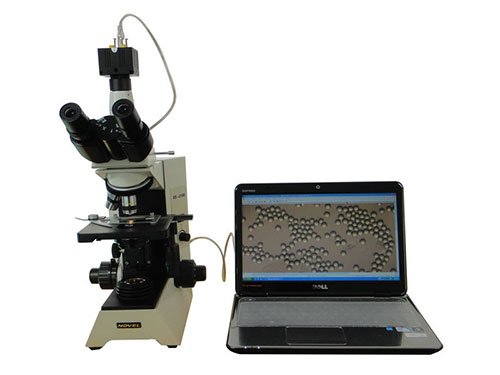

HR-T1000型颗粒图像分析系统是一种图像法颗粒粒度分析和形貌分析等多功能颗粒分析系统。该系统包括光学显微镜、工业CCD摄像机、电脑、打印机和图像分析软件等部分组成。它的基本工作流程为：1、通过光学显微镜和摄像机将颗粒的图像拍摄下来并传输到电脑；2、利用专用分析软件对颗粒的图像图片进行处理和分析；3、利用电脑显示或打印机输出分析结果。本系统不仅具有直观、形象、准确的特点，还可以直接观察颗粒的形貌以及得到粒度分布、长径比和球形度等指标。为颗粒分析提供了一种直观、形象的手段。

　　技术指标：（1）测试范围：1μm～3500μm；

　　（2）摄像机分辨率：2048×1536像素；

　　（3）系统放大倍数：4000倍；

　　（4）系统分辨率：0.1微米；

　　（5）标定用标尺刻度：10微米；

　　（6）重复性误差：<2%（不包含样品制备因素造成的误差）。

　　（7）粒度分布类型：体积分布、面积分布、数量分布、长径比分布、球形度分布等。

　　（8）输出项目：包括原始参数（包括样品信息、测试信息等），分析数据（包括区间分布、累计分布、平均径、长径比以及长径比分布等），分布图形（区间分布直方图和累计分布曲线等）。

　　性能特点：

　　1、本系统是利用颗粒图像中每个颗粒所包含的像素量进行统计，计算出每个颗粒的等园面积和等球体积。从而得到每个颗粒的等园直径和等球直径等，再对图像中的所有颗粒进行统计，*终得到所分析样品的粒度分布等信息。

　　2、本系统可以对图像进行灰度转换、分割、删除、填充、缩放、平滑、缝合等处理，也可同时对多幅进行上述处理，从而提高所分析样品的代表性，使处理结果更加准确、真实、可靠。

　　3、通过对图像的处理后，系统可自动统计出颗粒的个数、面积、体积、球形度、长径比以及粒度分布的数据与图形等指标。

　　4、打印报告中可以选择原始图片，使测试报告更为直观。同时还可以打印粒度分布的数据、分布曲线以及每个颗粒数据信息和长径比、球形度等。

　　应用领域：各种金属粉末、非金属粉末，以及其它粉末的科研，加工与应用领域。特别适用于大专院校、科研院所的材料分析实验室等。
