电化学膨胀计

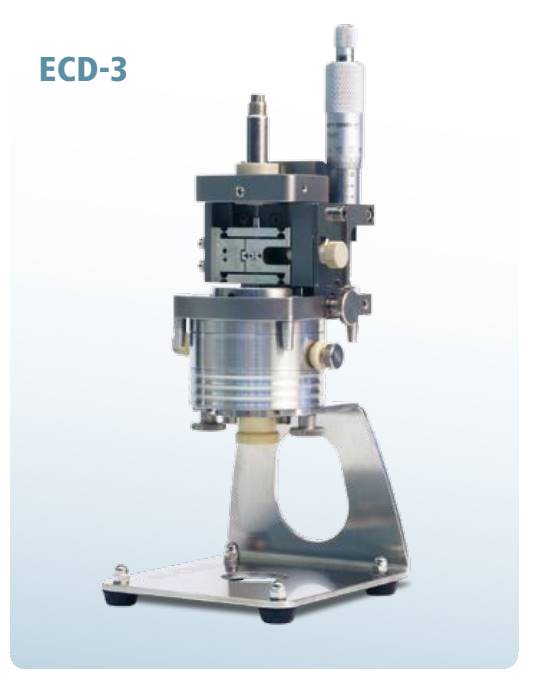

我们制造了两种新的电化学膨胀计，ECD-3 和ECD-3-nano。两种设备的主要不同在于位移传感器系统的分辨率和漂移稳定性的差异，传感器系统安装在电化学池上。两种设备的电化学池是相同的。

工作原理

ECD-3和ECD-3-nano电化学膨胀计测试在电化学循环中工作电极的厚度变化。膨胀计的中心是一个紧密密封不与大气接触的电化学池。

工作电极WE 和参比电极CE由浸泡过电解液的坚硬的玻璃熔融体隔开。上面的WE  由一层柔性的金属膜密封。通过金属膜，任何充电引起的厚度变化可以传输到顶部的传感/负载单元。玻璃熔融体的固定保证了仅探测工作电极的厚度变化，不会存在CE的干扰。同时，也可以在接近工作电极的熔融体的边缘放置参比电极。

可选项

提供各种配件，应对各种特殊测试要求，如用于水溶性电解质，采用单一颗粒或晶体取代粘结电极膜，测试整个电池电堆的厚度变化而非仅测试WE的变化。

ECD-3优势

不采用管路和外接阀减少了泄漏并且省事

采用吸水少的特殊高分子，减少了干燥消耗，加快工作流程

采用更小的玻璃熔融体，减少所需电解液的量 (约1cm³)

更易操作，省时省力
