热阻测试仪

DRL-III

直接联系

湘潭湘仪仪器有限公司

湖南

产品规格型号
参考报价:

面议

型号:

DRL-III

关注度:

2706

产品介绍

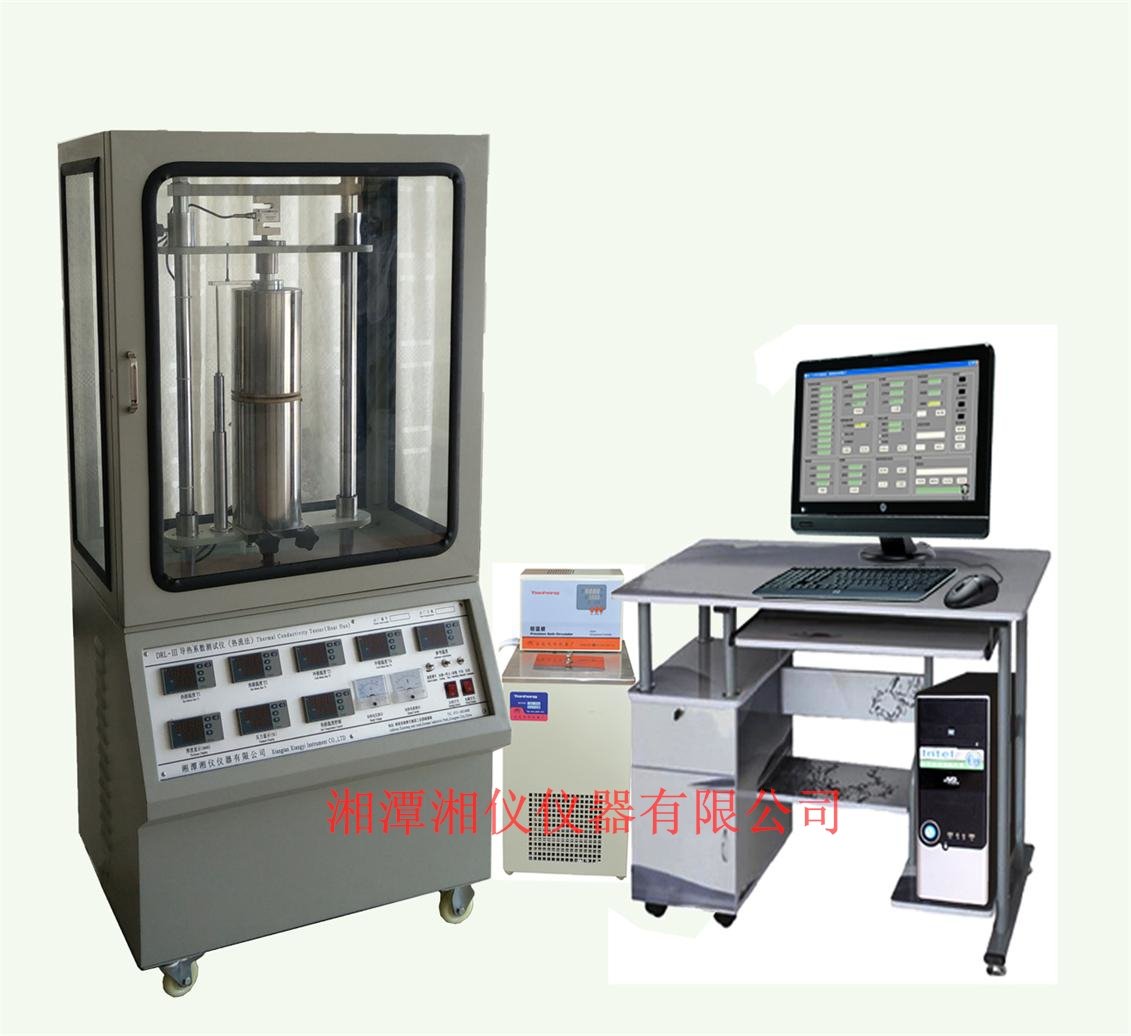

DRL-III导热系数测试仪(热流法),热阻测试仪


  • 产品型号:DRL-III

  • 产品时间:2019/4/9 0:00:00

  • 简要描述:参考标准:ASTM D5470-2012(薄的热导性固体电绝缘材料传热性能的测试标准),MIL-I-49456A(绝缘片材、导热树脂、热导玻纤增强);GB 5598(氧化铍瓷导热系数测定方法)等。


  • DRL-III导热系数测试仪(热流法),热阻测试仪

  • 一、概论:
        主要用于测试薄的热导体、固体电绝缘材料、导热硅脂、树脂、橡胶、氧化铍瓷、氧化铝瓷等材料的热阻以及固体界面处的接触热阻和材料的导热系数。检测材料为固态片状,加围框可检测粉状态材料及膏状材料。 仪器参考标准:MIL-I-49456A(绝缘片材、导热树脂、热导玻纤增强);GB 5598(氧化铍瓷导热系数测定方法);ASTM D5470-2012(薄的热导性固体电绝缘材料传热性能的测试标准)等。

  •   DRL-III热流法导热系数仪全部按到ASTM D5470-2012标准要求设计、制造。该产品我公司已积累了十多年生产制造、用户实践的经验,使产品性能不断完善与成熟。采用伺服电机控制精准自动加压,自动测厚装置,并连计算机实现全自动控制。仪器采用6点温度梯度检测,提高了测试精度。 测试头内测试杆周围增加了防护热装置(对试样进行热防护),减小了环境温度对测试的影响。检测不同压力下热阻曲线,采用优化的数学模型,可测量材料导热系数和热阻以及界面处接触热阻等多个参数。采用**技术冷端温度自动补偿 ,不再需加冰水补偿装置。采用**技术冷端温度自动补偿 ,不再需加冰水补偿装置。

  •   用户可根据占地实际选用标准型及小型机型(同性能),节约实验室空间。
         广泛应用在高等院校,科研单位,质检部门和生产厂的材料导热分析检测。

  • 二、主要技术参数:
         1、试样大小:Φ30mm或20x20mm(标准配置),其它尺寸可定制。
         2、试样厚度: 0.00150mm(标准配置)典型厚度0.02~20mm
         3、热极控温范围:室温100℃(标准配置),室温~299.99℃,控温精度0.01℃
         4、冷极控温范围:0~99.00℃,控温精度0.01℃(配有高精度,大容量低温水槽)
         5、导热系数测试范围:0.01~50W/m.k, 1~300W/m.k,电脑软件自动切换量程
         6、热阻测试范围:0.05~0.000005m2.K/W
         7、压力测量范围:0~1000N,采用伺服电机控制,可精准设置保压的压力值精度1N
         8、测厚测量范围:0~50.00mm精度0.1um。自动测厚。

  •   9、试样数量  1块(薄膜多片)。
         10、测试精度:优于3%
         11、实验方式:试样不同压力下热阻测试材料导热系数测试接触热阻测试老化可靠性测试,材料压缩性能测试试样间接触热阻测试

  •   12、计算机全自动测试,并实现数据打印输出

  •   13、电源 220V/50Hz;500W

  • 三、典型测试材料

  •      1、金属材料、不锈钢

  •      2、导热硅脂

  •      3、导热硅胶垫

  •      4、导热工程塑料

  •      5、导热胶带(样品很薄很黏,难以制作规则的单个样品,一边用透明塑料另外一边用纸固定)

  •      6、铝基板、覆铜板

  •      7、石英玻璃复合陶瓷

  •      8、泡沫铜、石墨纸、石墨片等新型材料

  • 四、成套性

  •     1、主机一台,

  •     2、分析软件一套(中、英文版)

  •     3、HX-1005精密低温恒温水槽一台(控温精度0.01℃

  •     4、联想电脑一台(用户可自选)

  •     5、标样二块

  •     6、随机配件一套(脂、膏状、粉状测试盒,取样方便片状成型冲压模具各一套)

  • 五、外形尺寸、重量

  •     1、主机 标准落地机型:(长×宽×高) 550×450×1550mm,  净重: 100Kg

  •                 小型台式机型:(长×宽×高   500×400×780mm,   净重:  60Kg

  •      2、精密低温恒温水槽:   (长×宽×高) 300×35530mm , 净重:  35Kg

  • 六、技术服务

  •      1、免费保修壹年,长期提供技术服务,软件终生免费提供升级。

  •      2、全国各地免费上门安装调试。国内各地常年有本公司流动技术人员,可提供技术服务。


  • 典型用户

  • 清华大学材料学院、化工学院
    国防科学技术大学(湖南长沙)
    北京化工大学2台
    哈尔滨工业大学2台
    华中科技大学材料学院5台
    华东理工大学 3台
    中国科学院宁波材料研究所3台
    中国科学院北京热物理所
    华南协同创新研究院(东莞)

  • 深圳钧泰丰新材料有限公司
    深圳市中升薄膜材料有限公司
    中山汇能有机硅有限公司
    格力电器股份限公司(珠海、郑州、重庆、合肥工厂)
    肇庆皓明有机硅公司
    台州钱江新能源研究院有限公司
    圣戈班研发(上海)有限公司(外资)

  • 上海天祥质量技术服务有限公司

  • 重庆市都宝电子制造有限公司/恰宝电子制造有限公司(昆山)各一台

  • 南车电力机车(湖南株洲)2台
