DST-17型高分辨X射线应力测定仪

为新材料研究及关键零部件的可靠性等提供可靠检测手段,可对多领域的材料结构、不规则形状的零部件进行残余应力分析、残余奥氏体含量及织构精确测量。

仪器的特点是大功率、高分辨、测量结果准确。

　　高精度的衍射角测量装置，2θ角分辨率达到0.0001°，2θ衍射角重复精度小于0.003°，可获取*准确的2θ角；
　　选择使用同倾法、侧倾法残余应力测量应力测量；
　　测定同一点X、Y方向应力测量自动转换，实现切应力测量；
　　任意设定样品测量点数，自动顺序完成残余应力测量，绘制应力分布图；

高分辨率SDD探测器，靶材固定时，可实现对多种材料及零部件的残余应力测量；

配置Si漂移线阵探测器，快速（1分钟内1点）完成残余应力测量；

2θ角测量范围大45-170°，可实现奥氏体含量精确测量；

Ψ角摆动范围±8°，实现对大晶格材料应力准确测量；

α角（侧倾法测量时Ψ角）转动范围大，实现侧倾法应力测量，极图测量；

激光测位移传感器，实现样品全自动定位，重复精度小于3μm；

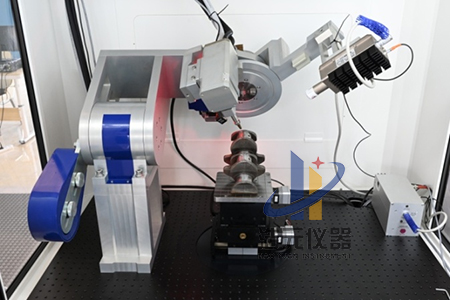

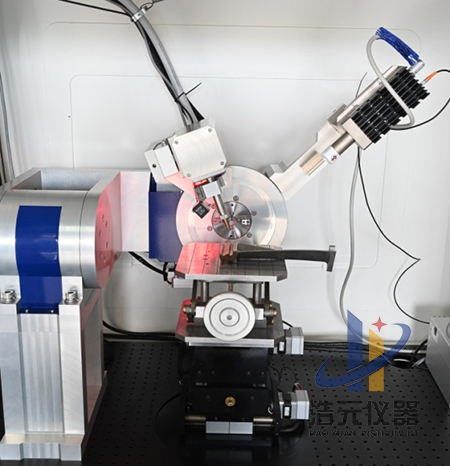

4维样品台，手动、自动控制，人工定位更轻松。适合大工件应力测量，360°精密转台，实现极图测量；

**性能实现对镍基发动机叶片应力测试；

仪器测量结果准确度小于±5MPa。

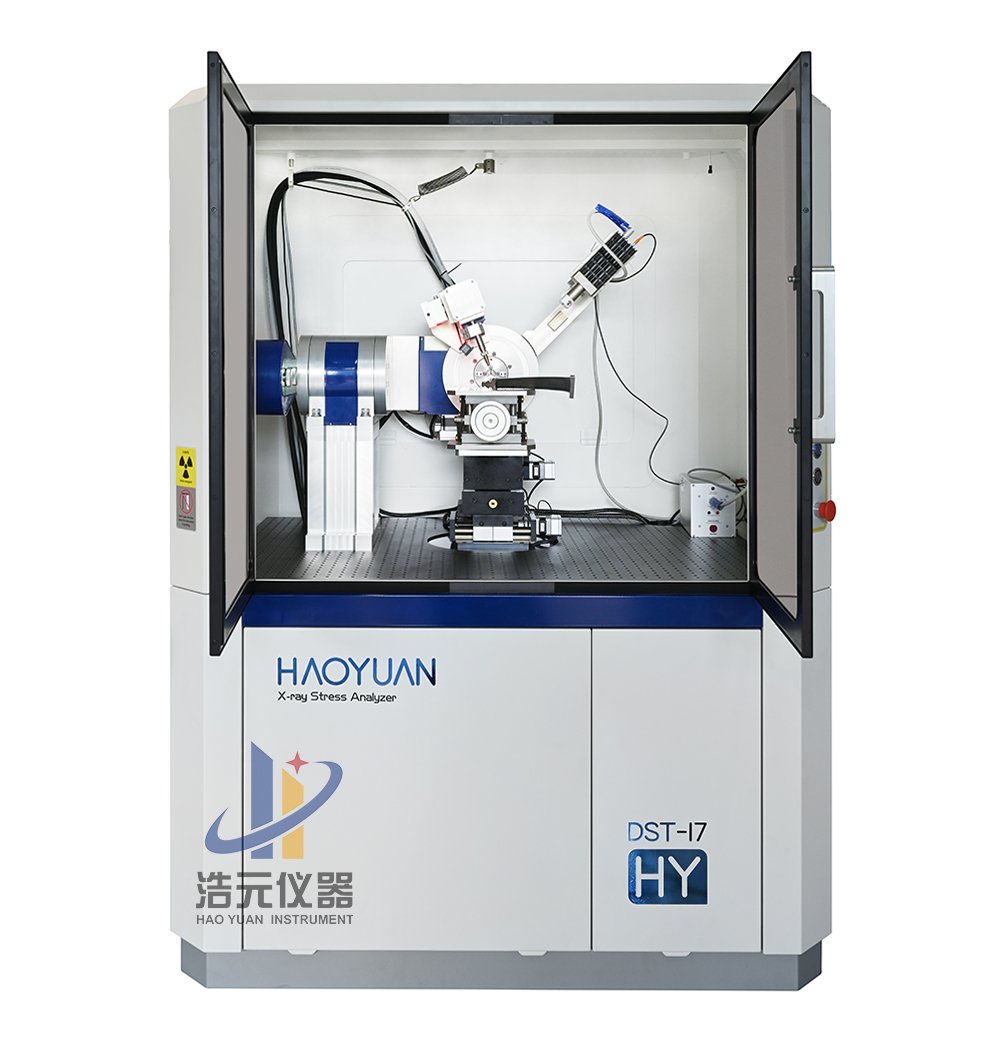

全封闭铅玻璃防护罩，提供符合ANSI N43.2等标准的辐射安全保护。标准的铅玻璃防护罩尺寸为：1.4×1.2×1.6m，防护罩尺寸可根据用户的要求订制。

软件功能描述:

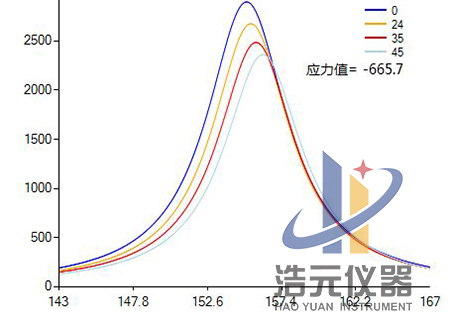

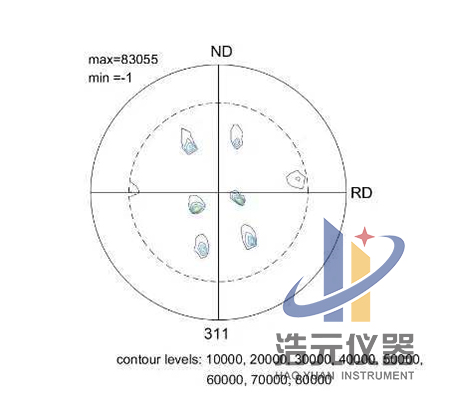

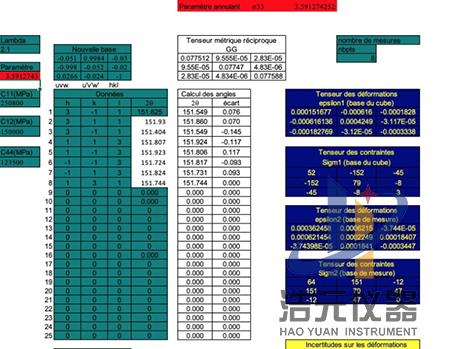

专业的残余应力测量及分析软件，峰形拟合函数包括高斯、洛伦兹、皮尔森峰形拟合、抛物线等。检测测试结果除了正应力值、峰强、积分宽度、半高宽等重要信息。极图绘制、镍基单晶应力计算。

产品符合ASTM E915-2010、及EN 15305-2008及GB7704-2016残余应力分析检测标准，生产过程符合ISO 9001质量管理体系的要求。
