仪器简介：

近年来，我国330KV及以上电压等级充油设备越来越普及，绝缘油的含气量测定也越来越重要。目前根据DL/T450-1991 方法制定的二氧化碳洗脱法仅适用于不含酸性气体的油品测定，而根据DL/T423-91 方法制定的真空压差法又因真空仪器的不易普及而存在一定的局限性。随着我国油质监督技术的发展以及气相色谱技术的提高，利用气相色谱法测定含气量已经成为一种必要手段。

GC-9560-HD变压器油中含气量色谱分析系统的流程设计符合中华人民共和国电力行业标准DL/T 703-1999《绝缘油中含气量的气相色谱测定法》中有关色谱流程设计的规定。系统配备了高灵敏度的热导检测器和氢火焰离子化检测器，以及一个镍触媒转化炉，可实现对变压器油中溶解的五种气体组份： 氢气、氧气、氮气、一氧化碳、二氧化碳的全部测定。

执行标准：

DL/T 703-1999《绝缘油中含气量的气相色谱测定法》

技术参数：

一、小检测量：

H₂<2ul> O₂<5ul> N₂<5ul> CO<2ul> CO₂<2ul> 烃类<0.1uL/L

二、温控指标：

柱 箱：室温上8℃~399℃ 精度±0.1℃

进样器：室温上8℃~399℃ 精度±0.1℃

检测器：室温上8℃~399℃ 精度±0.1℃

转化炉：室温上8℃~399℃ 精度±0.1℃

三、检测器指标

（1）圆筒型收集极结构设计，石英喷嘴，响应

（2）检测限：≤8×10^-12g／s（正十六烷/异辛烷）

（3）基线噪声：≤2×10^-13A

（4）基线漂移：≤2×10^-12A/30min

（5）线性：≥10⁶

（6）自动点火

（7)—稳定时间：十分钟

2、热导检测器（TCD）：

（1）采用半扩散式结构

（2）电源采用恒流控制方式

（3）灵敏度：≥2500mV·ml／mg（正十六烷/异辛烷）。

（4）基线噪声：≤20μV。

（5）基线漂移：≤100μV/30min。

（6）线性 ≧10⁴

3、大屏幕LCD液晶显示：

（1）清晰显示各路温度的设定值，实测值和保护值

（2）实时显示仪器状态

（3）触摸式键盘，菜单式操作

（4）可通过键盘点火并通桥流

（5）十种分析参数的储存功能

主要特点：

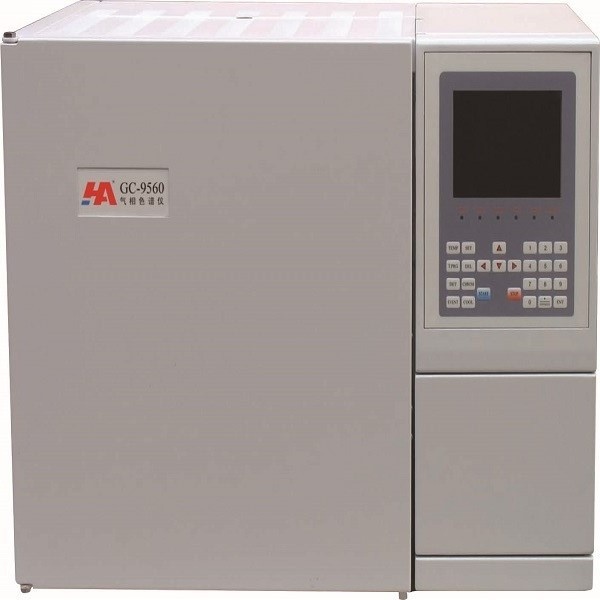

GC-9560气相色谱仪是上海华爱色谱分析技术有限公司新推出的一款新型数字化全控气相色谱仪。仪器采用大屏幕LCD液晶显示器，显示直观、操作方便。同时仪器自带数字接口，通过一根通讯线在计算机上实现信号采集、数据管理和仪器的控制等三项功能。是国内一款真正实现计算机反控技术的气相色谱仪。其美观且紧凑的外观设计，配备现代化的计算机控制技术，使GC-9560成为名副其实的新款高性能气相色谱仪。

系统采用一次进样的双柱并联流程，配备高灵敏度的TCD和FID两个检测器，其中H₂、O₂和N₂通过TCD检测器检测； CO、CO₂通过FID检测。除此以外，GC-9560还具有以下特点：

主要技术特点：

1、实现计算机实时控制和数据处理：

(1)通过连接仪器自带的数字接口，计算机中的GC-9560数据采集和控制软件，可实时显示色谱谱图，并读取仪器当前状态及参数设定值等；

(2)通过人性化软件操作界面，方便用户设定包括各路温度、程升、检测器、桥流等参数；直观地操作包括FID自动点火，开关桥流，开启关闭控温，和各个时间事件等功能；

(3)仪器可扩展10/100M以太网接口，可通过远程计算机与仪器连接，实现远程数据采集和管理。提高了装置的自由度，促进实验室的有效应用。

2、高精度，稳定可靠的温度控制系统：

(1)主控电路采用了功能的微处理器、大容量的FLASH及EEPROM存储器的采用，使数据的保存更加可靠；同时集测量、控制、电源于一块电路板的一体化设计提高了仪器的抗干扰性和可靠性；

(2)采用微处理器的温度控制电路，各加热区被控对象的温度精度达到0.1度；

(3)柱箱具有双重的超温保护装置。任一路温度超过设定极艰，仪器均会停止加热，并在显示器上报告故障部位；

(4)智能化的双后开门技术，仪器在柱箱温度在接近室温工作时也能有良好的控温精度，并能快速降温；

3、简洁明了的人机对话界面，操作简便，易学易用

(1)仪器采用大屏幕LCD液晶汉字显示技术，显示直观、操作方便、更适合中国国情；

(2)自我诊断功能，能显示故障部位；

(3)触摸式键盘方便使用者对各项操作数据进行设定；

(4)数据断电保护功能，仪器所设定的运行数据在断电后能保存；

(5)具有秒表功能；

(6)十种分析参数的存储功能，适应多样品分析场合。
