《HJ734-2014固定污染源废弃物挥发性有机物的测定》

为贯彻《中华人民共和国环境保护法》和《中华人民共和国大气污染防治法》，保护生态环境，保障人体健康，规范固定污染源废气非甲烷总烃连续监测系统的性能、质量，实施大气固定污染源排放污染物监测，为此根据《HJ734-2014固定污染源废弃 挥发性有机物的测定》，北京北分三谱仪器有限责任公司建立了固定污染源废弃物挥发性有机物的二次热解吸直接进样气相色谱分析方法。

检测原理：　　用以TenaxTA作为吸附剂的TVOC吸附管收集一定体积的空气样品，空气中的挥发性有机化合物保留在吸附管中。采样后，将吸附管加热（ATDS-20A全自动二次热解析仪），能吸收挥发性有机物，待测样品随惰性载气进入毛细管气相色谱仪。在一定条件下的毛细管分离后，FID检测，工作站记录谱图和数据，用保留时间定性，峰高或峰面积定量　　实验仪器及成套配置：　1、气相色谱仪；GC-3420A配有双FID ，填充柱进样系统，毛细管进样系统；1台　2、色谱工作站；BF-2002；1套 3、氮、氢、空发生器；各1台　4、TVOC专用毛细管柱；50M； 1根　5、苯分析专用色谱柱；1根　6、ATDS-20A全自动二次热解析仪；含采样管；1台　7、大气采样器； 流量0.1～1.5L/min；1台

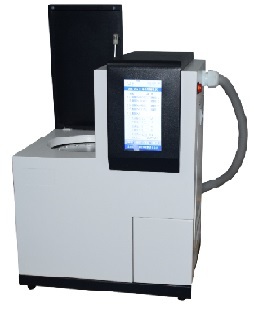

ATDS-20A全自动热解析仪

一、仪器简介

ATDS-20A全自动热解吸仪是北京北分三谱仪器有限责任公司自主研制推出直接面向国内外广大用户的换代产品。该仪器适用于对化工建筑材料、食品、大气及室内环境中沸点在350℃以下各种气体的定性、定量检测，可与任何国内、国外气相色谱仪、气质联用仪相连，其自动化程度、重复性和灵敏度等指标完全能够满足目前国家新颁布的有关环境检测的标准，并且在结构上具有自身独特的功能优势及令人满意的性能与价格比。全自动化设计、触摸大屏显示、操作更为方便，可连续运行20个样品的新一代全自动热解吸仪。

可根据用户需求配置为：

20位全自动一次热解析仪

20位全自动（常温）二次热解析仪

20位全自动（低温）二次热解析仪

二、仪器特点和主要功能

1、 可以自动运行20个样品，无需人员值守；

2、开机自检，故障报警和提示，采用自主**技术自动定位、校准样品盘；

3、 微机程序控制，主要功能有：

⑴ 方法参数设置、实时动画显示工作状态、运行时间；

⑵ 解吸区、进样阀、样品传输管和二次解吸区，四路均单独加热控温；

⑶ 设定好分析程序，按下运行键自动完成全部样品分析；

⑷ 可以根据用户需求增加常温二次解吸部件或低温二次解吸部件；

⑸ 可同步启动GC、色谱数据处理工作站，也可用外来程序启动本装置；

4、本机自带标样模拟采样的功能，可以更方便的通过热解吸仪制作工作曲线；

5、可加载自带的采样管活化程序，自动活化解吸后的采样管；

6、通过时间编程，自动实现解吸、吹扫吸附、再解吸、进样、反吹清洗等功能；

7、采用电子制冷和二阶热脱附流程以保证得到窄的色谱峰形；

8、 样品传输管和进样阀有自动反吹功能，避免了不同样品的交叉污染；

9、为了配套进口气相色谱仪使用起来更方便精确，本仪器还配有针对各种进口仪器的专用接口，连接方便；

10、对于活性物质分析可选配弹性石英管作为样品传送管；

11、进样针头更换方便，可连接国内外所有型号的GC进样口。

三、仪器主要技术参数

1、解吸1温度控制范围：室温—450℃，以增量1℃任设；

2、阀进样系统温度控制范围：室温—300℃，以增量1℃任设；

3、样品传送管线温度控制范围：室温—300℃，以增量1℃任设，采用24V低压供电；

4、解吸2温度控制范围：室温—450℃，以增量1℃任设；升温速率〉3000℃/min；

5、冷阱温度控制范围：-35℃—室温，以增量1℃任设，采用先进的电子制冷装置；

6、温度控制精度：< ±0.5℃ ；

7、解吸回收率：〉99%（和组分有关）；

8、反吹清洗流量：0～100ml/min （连续可调）；

9、模拟采样流量：0～160ml/min（连续可调）；

10、RSD：≤2.5%（0.05μg甲醇中苯）；

11、富集时间：0～60min；

12、进样时间：0～60min；

13、样品位：20位；

14、采样管规格：1/4英寸×3.5英寸（美标）；

15、进样方式：六通阀电机驱动；

16、仪器尺寸：长×宽×高=350mm450mm×510mm^3；

17、仪器重量：约40kg。

四、仪器应用范围：

1、《HJ/644-2013环境空气 挥发性有机物的测定 吸附管采样-热脱附气相色谱-质谱法》；

2、《HJ/T400-2007车内挥发性有机物和醛酮类物质采样测定方法》；

3、《GB/T18883-2002室内空气质量标准》；

4、《HJ/583-2010环境空气苯系物的测定固体吸附/热脱附-气相色谱》；

5、《GB/50325-2010民用建筑工程室内环境污染控制规范》等。

6、《HJ734-2014固定污染源废弃 挥发性有机物的测定 固相吸附/热脱附-气相色谱》等。

北京北分三谱仪器有限责任公司是一家集研发、生产、销售和服务于一体的专业分析仪器生产厂家。主要生产:气相色谱仪、顶空进样器、热解析仪、解析管老化仪、数字皂膜流量计、氢气发生器、空气发生器、氮气发生器等产品。拥有一批长期从事色谱仪开发及分析应用、维修经验丰富的工程师，在色谱类仪器的维护、维修、和调试等方面的技术力量雄厚。近年来，我们已为国内**高等院校、科研单位、生产企业及检验检测机构提供了大量先进的分析仪器和设备及完整的系统解决方案。正是因为高品质的产品、专业的应用及完善的售前售后服务，我们赢得了广大用户的支持与信赖，具有良好的声誉。

　　　　　　　　　　　　　　　　　　　　　　　　　北京北分三谱仪器有限责任公司

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　技术部
