一般来说变压器油具有三大功能：即绝缘、散热和灭弧作用，根据变压器油的作用和变压器的大小我们国家对运行中的变压器油有质量标准。用气相色谱法测定绝缘油中溶解气体的组分含量，是发现供电企业判断运行中的充油电力设备是否存在潜伏性的过热、放电等故障，以保障电网安全有效运行的有效手段。也是充油电气设备制造厂家对其设备进行出厂检验的必要手段


GC-17A变压器油专用色谱仪是山东谱析公司推出的一款专用于电力用绝缘油中溶解气体组份含量测定的专用气相色谱仪，仪器采用先进三检测器流程，配TCD检测器和两个FID检测器，一次进样,即可完成绝缘油中溶解的气体组分含量的全分析。其中H2通过TCD检测；烃类气体（CH4、C2H4、C2H6、C2H2）通过FID1检测，CO、CO2通过FID2检测，克服了大量CO、CO2对烃类气体的影响，特别是对C2H2的影响，缩短检测时间的同时也大大提高了检测灵敏度。

执行标准：

GB/T  17623-1998《绝缘油中溶解气体组分含量的气相色谱测定法》

GB/T  7252-2001《变压器油中溶解气体分析和判断导则》

DL/T  722-2000《变压器油中溶解气体分析和判断导则》

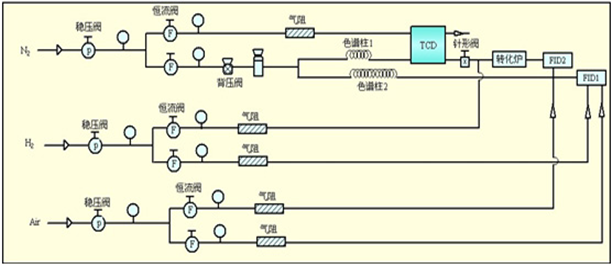

流程图：

主要技术特点：


电力变压器油分析GC-17A气相色谱仪是一款多功能专门用于绝缘油中溶解气体含量分析的气相色谱仪，该仪器采用先进的双柱并联、串联热导检测器、甲烷转化炉、双氢焰检测器的气路流程，采用三信号同时输出技术，一次进样完成对绝缘油中溶解H2、CO、CO2、CH4、C2H4、C2H6、C2H2 等气体组分的全分析，具有功能强大、性能**、分离效果好、灵敏度高、重现性好、操作简单、故障率低、造型美观等特点，可完全满足绝缘油多任务检测分析的需要，各项性能指标均优于国家标准，是绝缘油分析用户的**。

性能特点：

1、中文显示、中文键盘输入，超大液晶蓝屏、显示内容丰富、信息量大，能对温度、流量等各种参数实时监控。

2、对各加热区实行自动监控，加热区超温后会自动切断加热电源。

3、具有断气保护功能，当载气压力低于0.1MPa时，仪器会自动报警并切断加热电源、热导桥电流。

4、具有参数储存功能，仪器关机后下次开机只需打开仪器电源总开关，仪器会自动按上次关机前的状态运行，实现了真正的“开机即用”功能，或掉电后恢复供电仪器会自动恢复到掉电前的运行状态。

5、具有故障自诊断功能，仪器对各运行参数实时检测，当系统出现异常时，微机系统会自动保护仪器。

6、气路系统采用独特的稳压流程设计，减小了气体进样是压力波动对检测器的冲击，从而**限度的减小了冲击峰对分析的影响，保证了分析结果的高重现性和高准确性。

7、整机采用了先进的电路和气路隔离的三箱式设计，便于操控及维护，使仪器外观更加整洁、美观，更提高了仪器操作的安全性。

8、载气、氢气、空气均使用压力表指示，使操作者对色谱分析条件一目了然，易于操作。

9、主要及关键部件均采用进口元器件，延长了整机的使用寿命，减少了维护费用。

10、仪器在出厂前经过充分的调试，仪器到达使用现场后，用户只需通气后打开电源即可使用，操作极为简便。

11、进样口、检测器、转化炉均采用模块化设计，拆装十分方便，没有任何色谱仪操作经验者也可以方便的拆装、更换。

12、超大柱箱，使拆装色谱柱更为方便。

电力变压器油分析GC-17A气相色谱仪详细说明：


1、 控温范围：室温+5℃～400℃

2、 温控精度：±0.1℃

3、 稳定时间：≤30min

4、 蕞小检知浓度：H2≤2uL/L

CH4、C2H4、C2H6、C2H2≤0.1uL/L

CO≤1uL/L

CO2≤5uL/L

5、 柱箱尺寸：280×285×260mm、

6、 电源：AC ～220V±10%、50/60HZ

7、 功率：≤2000VA

8、 外形尺寸：550（宽）×475（高）×460（深）mm

9、重量：≤60kg

10、环境温度：5℃-35℃

11、相对湿度：不大于85%

配置：


1、GC-17A 变压器油分析专用气相色谱仪：（主机、热导检测器、双氢焰检测器、转化炉、三根色谱柱）

2、气源：

氮气气瓶（40L瓶+高纯氮气+减压阀）

  PXH-300ml氢气发生器

  PXA-2000空气发生器

3、变压器油专用色谱工作站

4、全自动多功能震荡仪

5、标准气（2L瓶+气体+减压阀）自备

6、电脑及打印机（自备）

7、工具包（管路、接头、备品配件、工具、注射器、双面针头、胶帽等）
