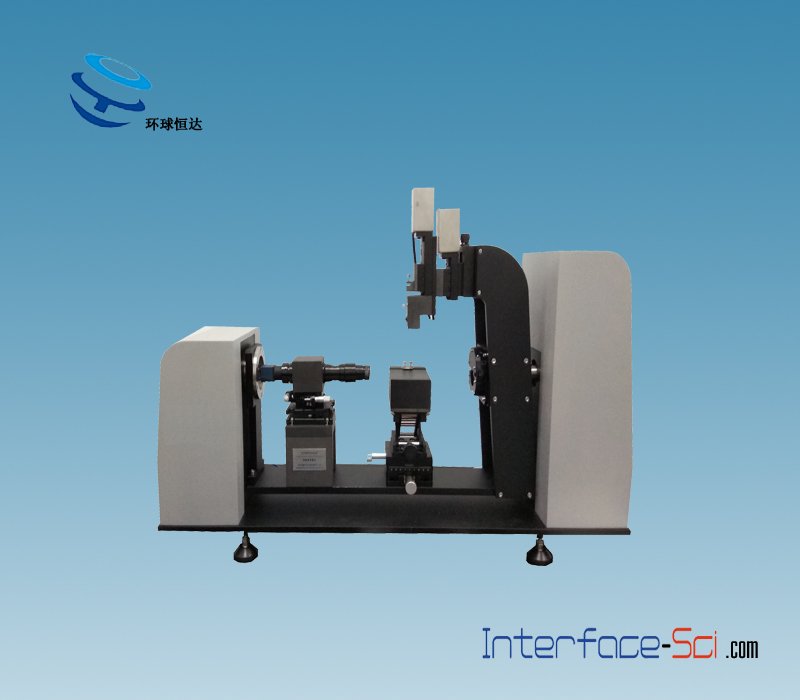

SCI6000E自动动态接触角测量仪

众所周知，纳米材料科学与工程已经成为世界性的研究热点，在研究纳米材料的表面改性时，往往要涉及润湿接触角这个概念。所谓接触角是指在一固体水平平面上滴一液滴，固体表面上的固－液－气三相交界点处，其气－液界面和固－液界面两切线把液相夹在其中时所成的角。

SCI6000E自动动态接触角测量仪主要用于测量液体对固体的接触角，即液体对固体的浸润性，也可测量外相为液体的接触角。该仪器能测量各种液体对各种材料的接触角, 例如块状材料、纤维材料、纺织材料等，粉末样品在压片后也可测量。同时此系列仪器可测量和计算表面/界面张力、CMC、液滴形状尺寸、表面自由能。

一、整体参数

1.  接触角测量范围：0～180°

2.  接触角分辨率：0.01°

3.  接触角测值精度：±0.1°

4.  滚动角测量范围：0～360º

5.  前进角测量范围：0～180°

6.  后退角测量范围：0～180°

7.  表面张力测试方法：悬滴法、躺滴法

8.  表面张力测试范围：0～2000mN/m

9.  表面张力测试分辨率：0.01mN/m

10. 温控范围：-20～95℃

11. 电源：AC220～240V 50HZ

二、硬件指标

1、样品台控制：

a）前后移动 手动，行程50mm，精度0.1mm

b）左右移动 手动，行程50mm，精度0.1mm

c）上下移动 手动，行程45mm，精度0.1mm

d）水平调整 水平脚调整平台水平

e）样品台尺寸 70mm×100mm，样品尺寸（长×宽×高）≤100mm×∞×25mm

f）旋转机制：360度整体自动旋转测试装置，测量接触角、滚动角、前进角及后退角

g）温控样品台：样品测量温控平台及恒温循环浴槽，温控范围：-20～95℃

h）液-液样品测量装置

2、进样器控制

a）上下移动 手动部分：齿条，行程50mm，精度0.1mm

b）双控高精度自动进样系统：进样精度0.1微升

3、CCD光学系统

a）光学放大 0.7－4.5×连续变倍（仅变倍参数，内置还有放大后置镜）图像放大率：50－318piexl/mm，对焦距离95mm

b）CCD参数：专业工业相机,速度：30～300帧/秒

c）光源 LED可调单色冷光源

d）镜头前后调整 手动，行程10mm，精度0.1mm

e）镜头上下调整 手动，行程10mm，精度0.1mm

g)  镜头俯视调整 手动倾角平台：±5º调

g) 调焦装置：调焦+偏摆调节，移动范围±6.5mm，采用微分头(0.5mm螺距)驱动，俯仰角度调节：调节范围±5°，采用螺纹丝杆(0.25mm螺距)传动，螺母驱动

4、仪器整体结构中包含七维运动调整模式

三、软件功能

1.  分析方法:

10种：量角法、量高法、自动测量法（圆拟合、椭圆拟合、杨-拉普拉斯）、五点拟合法、气泡俘获法、插板法、悬滴拟合法、躺滴法等；

2、接触角的连续动态测量：连续动态测量，速度可调，*小0.5秒，可自动选择对样品在某一段时间内进行连续自动测量,接触角随时间变化曲线展示，且以图片和数据两种方式存入数据库系统，以备需要的时候随时导出。

3、接触角数据取得方式：全自动测值和人工修整相结合，按测试，软件自动拍照-查找敏感点-计算接触角值-显示计算结果，整个过程无须人工干预，以降低人为因素影响；

4、接触角量测技术：数学模型拟合与真实液滴外廓实际量测相结合，解决非对称图像测值问题；

5、曲面修正：上凸曲面、下凹曲面、表面粗糙度修正

6、拍摄方法：单张、间隔（0.5～3600s可调）和连续拍摄（快拍速度30～100帧/秒）及视频拍摄等

7、左右接触角值分别计算与比较功能，软件自动求取平均接触角；

8、数据库管理功能：备份、压缩、导出EXCEL表格，测值以及曲线拟合结果均可保存到导出的图片上，直观明了，可保存、查询、调入和直接打印图文报告等；

9、视频录相功能：录制AVI格式影视图像，可用于PPT文件制作等；

10、具有固液界面张力测试窗口

11、固体表面自由能，计算方法：Fowkes一液法、Owens二液法、Wu调和平均二液法、LW-AB三液法、EOS表面能法等；计算结果：固体表面自由能及其色散力、极性力。
