DSC 404 F3 Pegasus^® - 软件功能

DSC 404 Pegasus ^® 的分析操作软件是基于 MS^® Windows^® 系统的 Proteus^® 软件包，它包含了所有必要的测量功能和数据分析功能。这一软件包具有极其友善的用户界面，包括易于理解的菜单操作和自动操作流程，并且适用于各种复杂的分析。Proteus 软件既可安装在仪器的控制电脑上联机工作，也可安装在其他电脑上脱机使用。

DSC／DTA 部分分析功能：

• 峰的标注：可确定起始点，峰值，拐点和终止点温度，可进行自动峰搜索。

• 峰面积/热焓计算：可选多种不同类型基线，可进行部分面积分析。

• 峰的综合分析：在一次标注中可同时得到温度、面积、峰高与峰宽等各种信息。

• 全面的玻璃化转变分析。

• 自动基线扣除。

• 结晶度计算

• 氧化诱导期（O.I.T.）分析

• 比热分析（选件）

• BeFlat ^® 功能：用于 DSC 基线的优化（选件）

• DSC 峰形修正功能：对吸／放热峰的峰形进行修正，将体系的热阻与时间常数因素纳入计算（选件）


DSC 404 F3 Pegasus - 应用实例

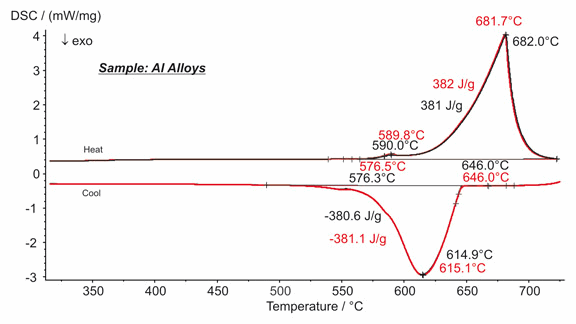

铝合金测量的重现性

对某一铝合金材料（Al-Mg-Si）取两片样品，使用 DSC 404 F3 Pegasus ^® 进行了测量，在升温与降温曲线中可以清晰地看到合金的熔融与凝固过程。两片样品的测试结果几乎完全吻合，不管对于升温与降温，其特征温度（起始点，峰值）差别均在 0.3K 以内。峰面积的差别均小于 1%。两次测量结果间的良好的一致性表明了 DSC 404 F3 Pegasus^® 的测量重现性。

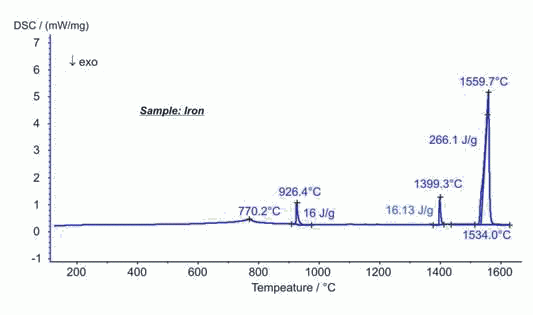

金属铁的相变

这个数据是在配备铑炉体的DSC 404 F3 Pegasus^® 上测试得到的，实验温度从室温至1620°C。在770°C处出现的峰是材料的磁性能发生变化（居里转变）引起的。926°C和1399°C处的峰是材料的晶型转变引起的。可能是因为该样品中还有杂质，得到的数据与文献值略有差别。熔融出现在1534°C，熔融热为266.1J/g，与纯铁的文献值偏差为1.5％

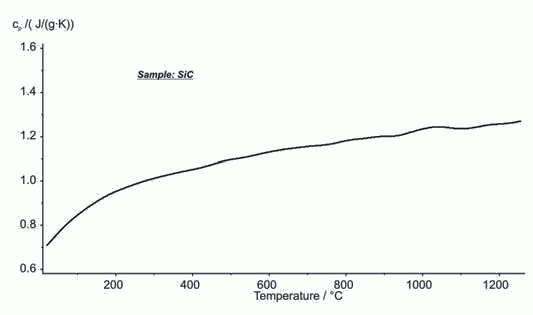

碳化硅的比热测试

碳化硅在很多领域中都有应用，在钢铁企业中它被用于汽车排气系统的过滤装置中，也用作离合器以及高温炉体的加热元件中。图中显示的是碳化硅在室温到1200°C 范围内的比热测试数据。图中碳化硅的比热增加趋势符合德拜原理，在高温处比热表现为微弱的温度依赖性，遵循杜隆—珀替定律。

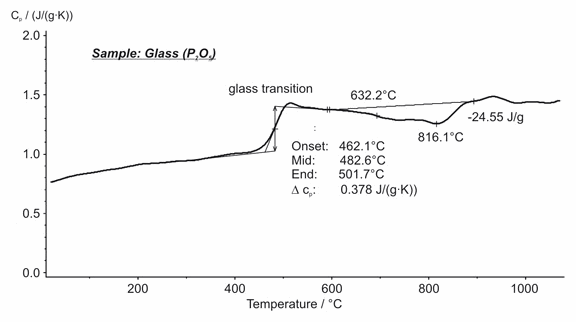

磷酸盐玻璃

图中对一个粒度很细的磷酸盐玻璃粉末样品在室温至1100°C的温度范围内进行了测试。测得的玻璃化温度（中点）为 483°C，对于这类玻璃材料较为典型。在 632°C 检测到一个放热效应，可能由材料内部的结构转变，与／或粉末粒子在软化点以上的团聚所引起。由于粉末的表面积收缩，导致了少量的能量释放。在 600°C 至 900°C 的温度范围内，该放热效应与比热变化效应相互重叠。

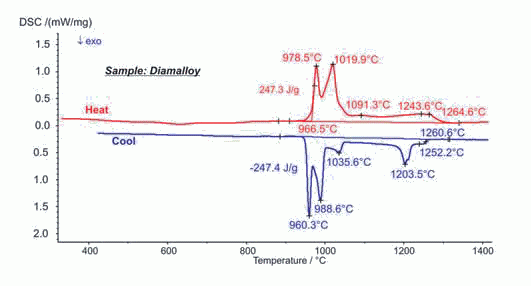

Diamalloy 2002 合金

Diamalloy 2002合金是由碳化钨和镍基合金组成的特殊合金，这类合金通常作为粉末，用于特殊喷涂工艺（如HVOF：超音速火焰喷涂工艺）。为了优化这些粉末的加工工艺，需要知晓材料的熔融和凝固性能。图中显示的是这一材料升降温测试结果。熔融行为开始于966°C，整个熔程跨度接近300K，1265°C后，材料完全熔化。冷却曲线中凝固现象出现在1261°C。由于这一合金的成分十分复杂，熔融和凝固的过程也很复杂，但是只要选择合适的DSC仪器就能够轻松应对。

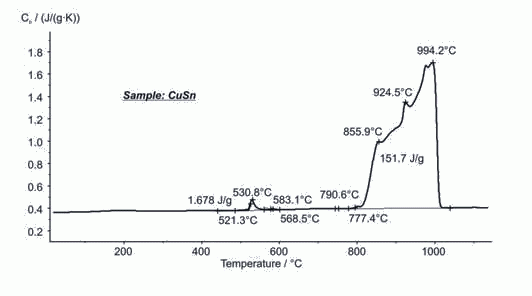

青铜合金（CuSn）的熔融

青铜合金是一种铜基合金，在古代人们就开始用它作为武器、容器或其他的金属制品。今天它还经常被做成轴承和弹簧元件。根据合金中锡的含量和添加剂的比例不同，合金的熔融行为会发生改变。图中的合金样品是用在渗透工艺中的。在521°C和568°C（起始点）范围内样品发生固相相变。熔融出现在777°C，整个熔程跨度超过200K，994°C后样品完全熔化。

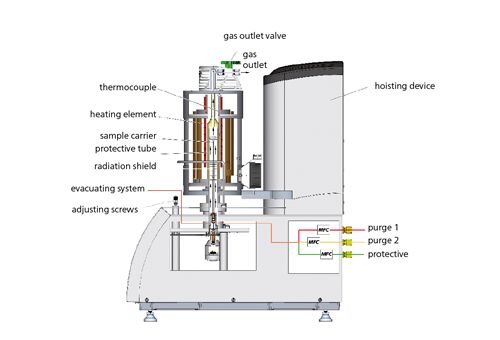

DSC 404 F3 Pegasus - 相关附件

DSC 404 F3 可配备三路电磁阀，用于可重复的气流控制。仪器也可选配质量流量计，用于更高精度的数字式流量控制。

仪器可以配备多种坩埚类型（铝，白金，氧化铝等），适应几乎所有可能的材料类别与应用领域。

针对金属与陶瓷类坩埚，分别提供了全套标样，用于温度与热焓校正。

自动进样系统（ASC）可用于批量常规测试。仪器可以不分昼夜的工作，不仅充分利用仪器而且节省大量时间。（例如在周末无人状态下进行校正测试）。其进样转盘*多可一次放置 20 个样品与参比坩埚，并且按照自定义的次序进行工作。测试气氛与冷却装置控制都是自动的。可对每一个样品进行单独的测试条件编程和宏计算。易于理解的操作界面可以引导使用者完成一系列的测试程序编辑，同时实验过程中还可对正在运行的程序进行改动，可以在已经编好的程序中插入新的测试程序。
