*适合分析燃料电池水的转移动向

通过掌握水的动向追求**的电池设计和运转条件！

应用例

p通过不同条件（气体流量、电池内压、电流密度等）下的水动向测试，实现电池的**运转

p评价PEM的水分逆扩散性能

p探明水淹现象的程度与发生频度

p结合交流阻抗的同步测试，明确电池各部分特性（膜阻抗、活性层扩散阻抗等）受水动向变化影响程度

特点

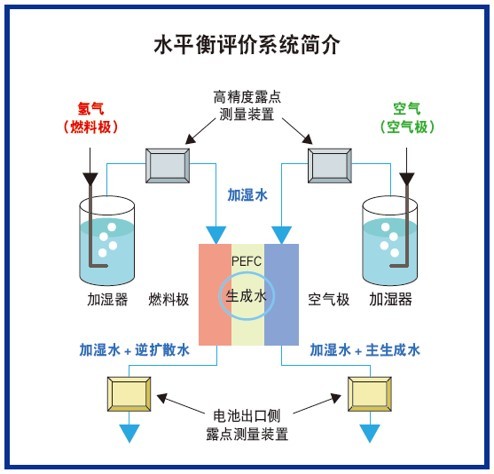

■ 高精度测定电池入口与出口的气体露点，从而观察单个电池动作的微小变化

■ 使用管路内镜面式露点计，即时测量露点

■ 测定露点范围：-30℃～+80℃（标准）（**可至+115℃）

■ 采用即使电池出口侧处于过饱和状态（结露）也可以测定全部水量的测量装置

■ 在各露点仪旁边备有压力计，可计算各点的水摩尔量

■ 可正确观察电池内部的水分残留及燃料极空气极的水分排出状态

■ 不需要特殊的电池，*适合于电池的重新设计

电池出口过饱和状态下“加湿水量”+“生成水量”vs“排出水量”的相对误差比较

< 实测条件>

◆ 电池温度 ：60℃

◆ 电流密度 ：1.0A/cm2

u燃料极 ：氢气导入条件

化学计量比1.5（利用率67%），150kPa

◆ 空气极 ：空气导入条件

化学计量比1.5（利用率67%），150kPa

随液体从电池中排出的水分全部可测定露点，因此大幅降低了相对误差！ 传统方法 水平衡测试系统
