纳米傅里叶红外光谱仪-Nano-FTIR

现代化学的一大科研难题是如何实现在纳米尺度下对材料进行无损化学成分鉴定。现有的一些高分辨成像技术，如电镜或扫描探针显微镜等，在一定程度上可以有限地解决这一问题，但是这些技术本身的化学敏感度太低，已经无法满足现代化学纳米分析的要求。而另一方面，红外光谱具有很高的化学敏感度，但是其空间分辨率却由于受到二分之一波长的衍射极限限制，只能达到微米级别，因此也无法进行纳米级别的化学鉴定。

德国neaspec公司利用其独有的散射型近场光学技术发展出来的nano-FTIR纳米傅里叶红外光谱，使得纳米尺度化学鉴定和成像成为可能。这一技术综合了原子力显微镜的高空间分辨率和傅里叶红外光谱的高化学敏感度，因此可以在纳米尺度下实现对几乎所有材料的化学分辨。因而，现代化学分析的纳米新时代从此开始。

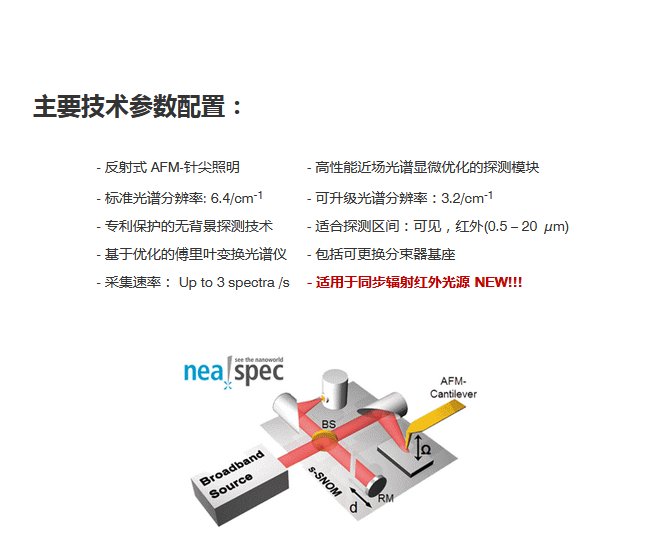

neaspec公司的散射型近场技术通过干涉性探测针尖扫描样品表面时的反向散射光，同时得到近场信号的光强和相位信号。当使用宽波红外激光照射AFM针尖时，即可获得针尖下方10nm区域内的红外光谱，即nano-FTIR.

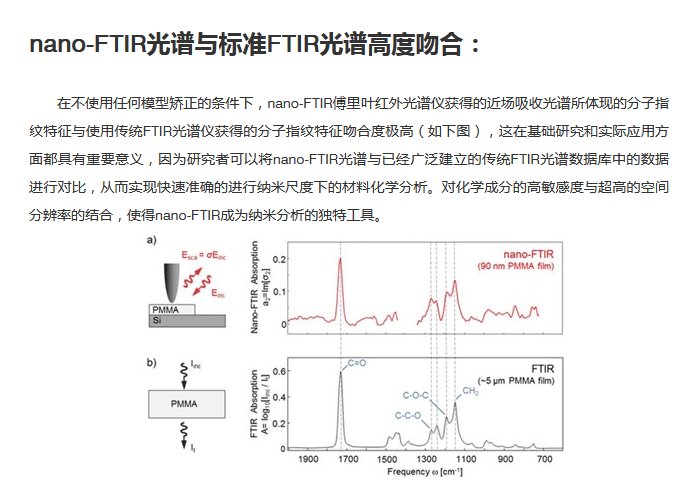

■  高分子纳米材料的鉴别及与传统红外光谱数据库的对照

德国阿尔弗雷德·纬格纳研究所的Gerdts教授利用散射式近场光学显微镜（s-SNOM）和纳米傅里叶红外光谱仪Nano-FTIR （德国Neaspec公司）对高分子材料进行了微观鉴别的研究。该课题组测量了高分子样品的近场红外成像以及红外吸收光谱，得到了高分子材料的纳米分辨率的相分布信息。同时，该团队测量了常见高分子的近场吸收光谱，并与通过ATR-IR得到的吸收光谱进行比较，发现用neaspec Nano-FTIR得到的近场吸收光谱与ATR-IR得到的光谱有极高的对应度，可直接对照传统IR光谱数据库。因此，散射式近场光学显微镜（s-SNOM）和纳米傅里叶红外光谱仪Nano-FTIR （德国Neaspec公司）可应用于纳米高分子及环境中高分子样品的鉴别。相关研究成果发表于Analytical Methods, 2019, 11: 5195-5202。

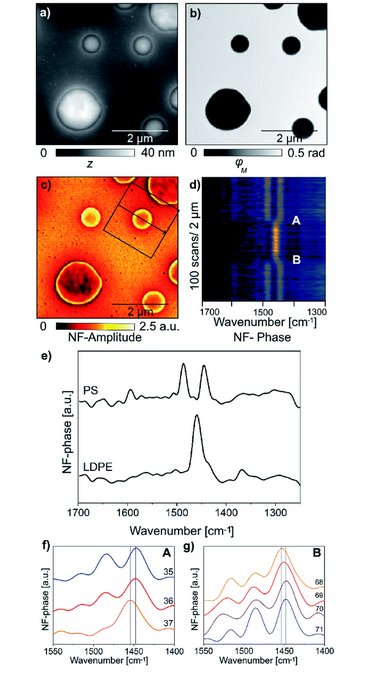

图2. LDPE聚合物颗粒PS介质混合物样品的光学超分辨成像。(a) 拓扑结构成像以及对应的(b) 机械信号的相位图和 (c) 近场红外的振幅图。(d) 通过 (c) 中所示路径的直线扫描得到的在1300 - 1700 cm^-1区域内的近场红外的相位图。(e) LDPE和PS区域对应的近场红外的相位图。(f) 和 (g) 分别对应 (c) 中A, B区域的高分辨率近场红外相位图。可以看到LDPE/PS界面的近场红外的相位图中峰的移动

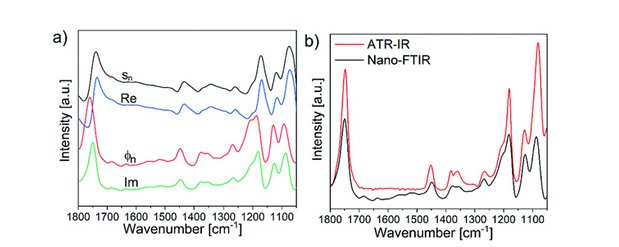

图3. (a) 用Nano-FTIR得到的PLA样品对应的近场红外的振幅(S_n)，实部(Re)，相位(φ_n)，虚部(Im)图。所得结果为三个样品点结果的均值，测量用时为7分钟。(b) Nano-FTIR得到的近场红外的虚部(Im)图与ATR-IR得到的PLA样品的光谱的对照。Nano-FTIR与ATR-IR得到的光谱高度吻合。

■  Nano-FTIR对单层二维高分子聚合物的研究

二维高分子聚合物作为一种新型有机二维材料，近年来在薄膜和电子设备的应用上受到广泛关注。相较于石墨烯由石墨自上而下的剥离合成路径，二维聚合物的合成路径可以采取自下而上的单体聚合反应，也因此具备更大的灵活性。如何优化合成路径以得到高品质的二维高分子聚合物是目前该领域的重大挑战之一。德国慕尼黑技术大学的Lackinger教授开发了一种有机单体分子自组装的光聚合合成路线，并利用纳米傅里叶红外光谱仪Nano-FTIR（德国Neaspec公司）对fantrip单体分子和其聚合物进行了吸收光谱的研究，验证了聚合反应的机理。该合成方法与传统的热聚合方法相比，大大减少了二维聚合物的缺陷密度，提升了材料均一性。相关研究成果发表于Nature Chemistry, 2021, 13: 730-736。研究人员利用纳米傅里叶红外光谱仪Nano-FTIR（德国Neaspec公司）的近场光学技术的高灵敏度，测量了fantrip有机单体分子及其二维聚合物的纳米傅里叶红外吸收光谱。所得光谱与DFT计算结果一致，证明了单体分子参与光聚合反应形成二维高分子。该技术得到的近场吸收光谱与传统FTIR光谱对应，而传统FTIR或ATR-IR的灵敏度无法测量该单层分子材料的吸收光谱。同时，纳米傅里叶红外光谱仪Nano-FTIR （德国Neaspec公司）的近场光学技术采用纯光学信号测量，而非基于材料热膨胀系数的机械信号。该技术灵敏度极高，可测量热膨胀系数低的材料，如二维材料，无机材料等。且对薄膜样品的破坏性极小，因此可用于单层分子自组装材料的研究。

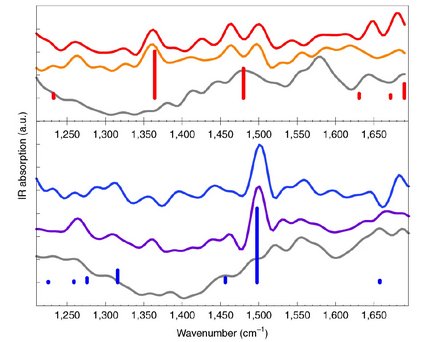

图4. Fantrip单体分子（上）及其二维聚合物（下）的纳米傅里叶红外吸收光谱。柱形图为DFT计算得到的fantrip单体分子（红色）及其二维聚合物（蓝色）所对应的红外吸收光谱。

■  石墨烯电解液界面的纳米红外研究

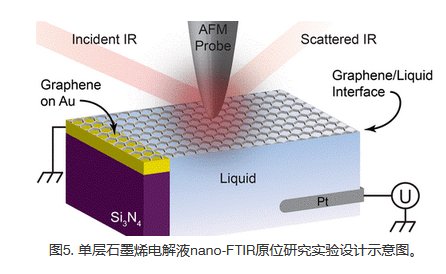

ATR-IR是应用于电极电解液的原位界面表征的常用方法。然而该技术的探测深度在微米级别，而电极电解液的界面，如双电层，一般在纳米级别。因此ATR-IR得到的界面光谱信号受到电解液主体信号的严重干扰。加州大学伯克利分校的Salmeron教授利用nano-FTIR对石墨烯电解液界面进行原位研究，通过nano-FTIR可达10 nm的超高空间分辨率(探测深度)，对非热膨胀样品（石墨烯）的高敏感度，及无损伤的特点，实现了对单层石墨烯电解液界面的原位表征，真正获得了双电层的化学信息。研究人员发现，相较于传统的ATR-IR，nano-FTIR的红外光谱中可观测到界面独有的离子配位体，这得益于nano-FTIR的高灵敏度与高空间分辨率。同时，nano-FTIR支持样品台的接电设计，研究人员通过改变石墨烯电极的电压，观测到红外光谱的变化，说明了界面化学成分的变化，即双电层的变化。相关研究成果发表于Nano Letters, 2019, 19: 5388-5393.

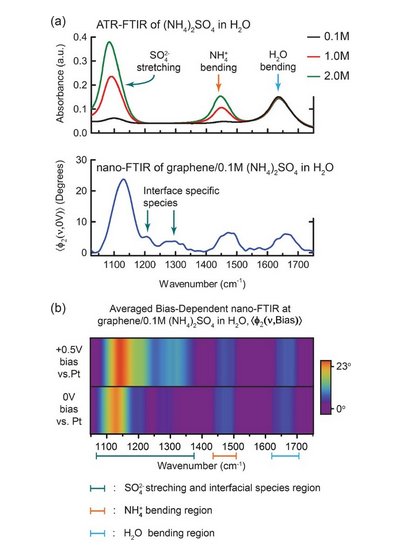

图6.（a）ATR-FTIR和nano-FTIR的(NH₄)₂SO₄水溶液红外光谱。（b）nano-FTIR在+0.5V和0V vs. Pt的红外光谱。0V数据取2个位置共64组光谱的平均值，+0.5V数据取5个位置共112组光谱的平均值。

■  对多组分高分子材料的纳米成分分析

西班牙巴斯克大学的Hillenbrand教授利用nano-FTIR实现了多组分高分子材料的纳米成分分析。研究人员通过检测聚苯乙烯（PS），聚丙烯酸（AC）以及聚偏氟乙烯（FP）混合样品的纳米区域的红外光谱，并与标准样品的纳米红外光谱做对比，得到样品组分的纳米分布图，分辨率达到了30 nm。通过分析样品C-F（1195cm^-1），C=O（1740cm^-1）及C-O（1155cm^-1）峰的强度及波数的空间分布图，可得到对应的高分子组分及组成结构的空间分布。相关研究成果发表于Nature Communications, 2017, 8，14402. Nano-FTIR可以得到材料纳米分辨率的化学信息，分辨率**可达10 nm，是传统FTIR和ATR-IR无法企及的。

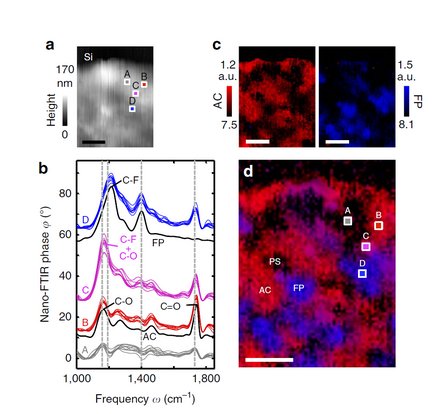

图7. nano-FTIR对高分子复合材料的表征。包括（a）拓扑结构成像，（b）相应位置的纳米红外光谱，以及（c），（d）基于纳米红外光谱的组分分布图。

■  单病毒膜渗透行为研究

近年来，流感病毒已被用作包膜病毒的原型来研究病毒进入宿主细胞的过程。IFV中血凝素（HA）是嵌入IFV包膜的主要表面糖蛋白。 HA负责IFV与宿主细胞受体的连接，并在病毒进入过程中参与介导膜融合。众多研究已经为靶标和病毒膜之间的融合机制建立了一个公认的模型。该模型认为只有在靶标和病毒膜发生膜融合时才可形成孔从而介导病毒-细胞膜渗透行为。然而，其他报道也观察到在融合发生之前靶标和病毒膜的破裂。此外，关于腺病毒蛋白与宿主细胞的研究显示，宿主细胞膜可能在没有膜融合的情况下被破坏而进入病毒。另一方面，病毒包膜和靶宿主细胞膜具有不同的化学组成或结构，各个膜中形成孔的要求不同，因此靶宿主或病毒膜破裂也可能独立地被诱导。

综上所述，关于病毒-细胞膜渗透行为的机理还存在一定的争议，明确单个病毒与宿主细胞的复杂融合机制，可为设计抗病毒化合物提供有利信息。然而，常规的病毒整体融合测定法是对膜融合事件的集体响应，不能对细微、尤其是在纳米尺度复杂的融合细节进行直接和定量的研究，因此无法直接量化一些可以通过研究单个病毒、纳米尺度表面糖蛋白和脂包膜来获得的融合细节。例如，病毒感染过程在分子水平上引起的病毒膜和宿主细胞膜的化学和结构组成改变，可以通过分子特异性红外光谱技术来探测。然而，单个病毒、表面糖蛋白和脂包膜尺寸小于红外光的衍射极限，限制了单个病毒的红外光谱研究。因此，找到一个既可以提供纳米高空间分辨率，还能探测机械、化学特性（分子特异红外光谱）和环境影响的工具，使其可在单病毒水平上研究病毒膜融合过程是十分重要的。

来自美国乔治亚大学和乔治亚州立大学的Sampath Gamage和Yohannes Abate等研究者采用 nano-FTIR & neaSNOM研究了单个原型包膜流感病毒X31在不同pH值环境中发生的结构变化。同时，还定量评估了在环境pH值变化期间,抗病毒化合物（化合物136）阻止病毒膜破坏的有效性，提供了一种抑制病毒进入细胞的新机制。

■  纳米尺度污染物的化学鉴定

nano-FTIR傅里叶红外光谱仪可以应用到对纳米尺度样品污染物的化学鉴定上。下图显示的Si表面覆盖PMMA薄膜的横截面AFM成像图，其中AFM相位图显示在Si片和PMMA薄膜的界面存在一个100nm尺寸的污染物，但是其化学成分无法从该图像中判断。而使用nano-FTIR在污染物中心获得的红外光谱清晰的揭示出了污染物的化学成分。通过对nano-FTIR获得的吸收谱线与标准FTIR数据库中谱线进行比对，可以确定污染物为PDMS颗粒。

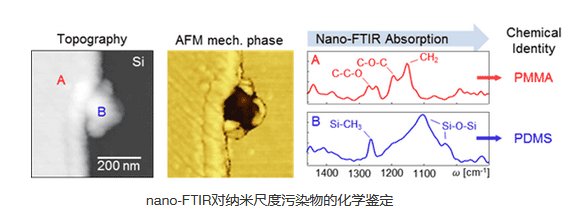

AFM表面形貌图像 (左), 在Si片基体（暗色区域Ｂ）与PMMA薄膜（Ａ）之间可以观察到一个小的污染物。机械相位图像中（中），对比度变化证明该污染物的是有别于基体和薄膜的其他物质。将点Ａ和Ｂ的nano-FTIR 吸收光谱（右），与标准红外光谱数据库对比， 获得各部分物质的化学成分信息. 每条谱线的采集时间为7min,  光谱分辨率为13 cm-1. （"Nano-FTIR absorption spectroscopy of molecular fingerprints at 20 nm spatial resolution.,”,F. Huth, A. Govyadinov, S. Amarie, W. Nuansing, F. Keilmann, R. Hillenbrand,）Nanoletters 12, p. 3973 (2012)）

■  二维材料氮化硼晶体中声子极化激元的研究

范得瓦尔斯晶体是由层与层之间微弱的范德华力的相互作用构成的薄层晶体，类似石墨块中的石墨烯单原子层。这类晶体具有超导、铁磁性、发光性等等特殊性质。

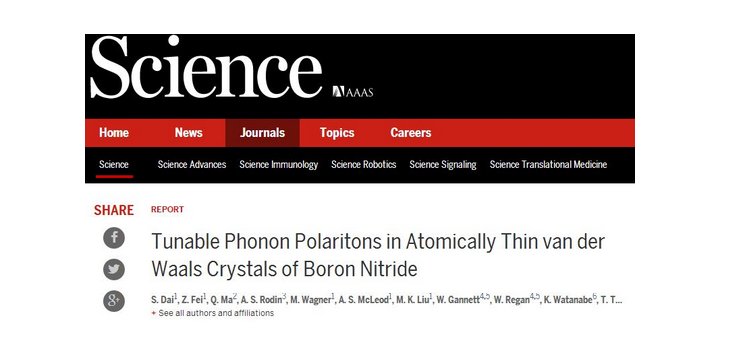

S.Dai等人利用Neaspec公司的纳米傅里叶红外光谱系统(Nano-FTIR)研究了不同厚度的薄 层氮化硼晶体中的声子极化激元（一种光子与光学声子的耦合作用）。结果表明，极化波的传播现象存在于氮化硼晶体表面，而且极化波的波长随着氮化硼晶体的厚度变化而变化。分析结果还可以得到表面声子极化激元色散特性关系。这些实验数据可以很好的与理论模型相吻合。与石墨烯相比，氮化硼晶体的损失因子要小很多，所以氮化硼晶体中表面声子波传播距离相对较大。

■  锂电池充放电过程中的相位分布情况

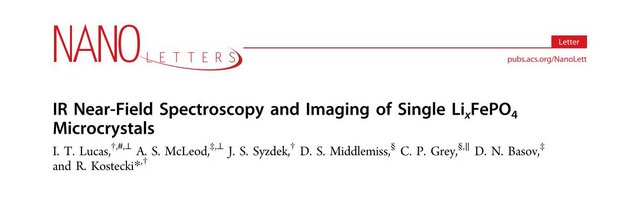

I. T.Lucas等人利用Neaspec公司的纳米傅里叶变换红外光谱技术(nano-FTIR)对磷酸铁锂在锂电池的充放电过程中的相位分布进行了具体的研究。根据对不同充放电阶段的正极材料红外吸收光谱的研究，实验结果直接证明，充放电的中间过程部分脱锂的正极材料同时存在磷酸铁锂与磷酸铁两种相位。通过建立三维层析成像的模型建立与分析，由磷酸铁组成的外壳包围由磷酸铁锂组成的核心的“外壳-核心结构”模型*适合解释该实验所得结果。分析表明在脱锂的过程中，核心部分的磷酸铁锂慢慢的变小直至*终消失。
