仪器简介:

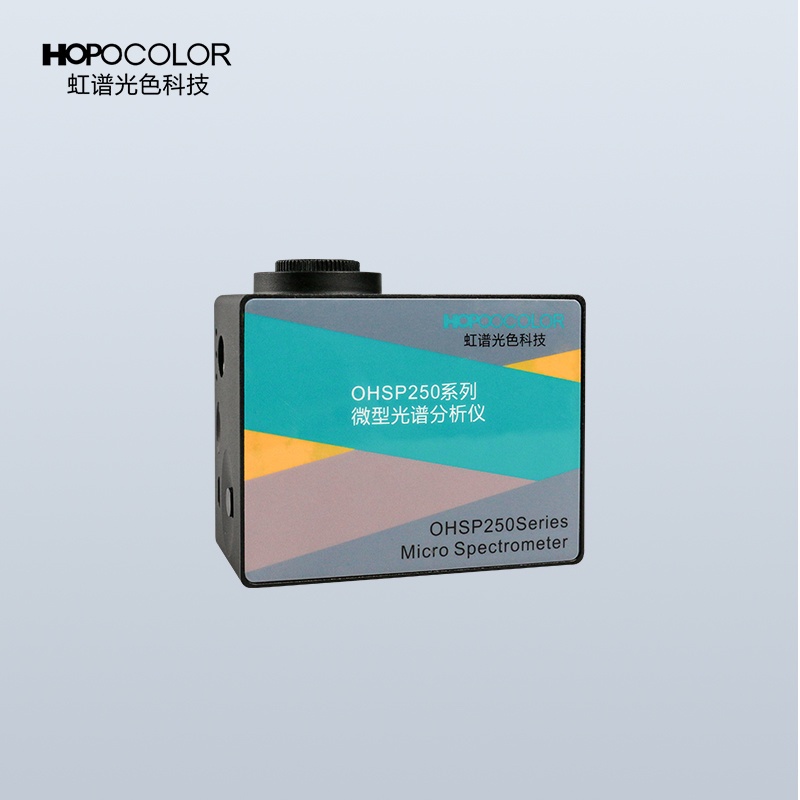

OHSP250微型光谱分析仪是新一代在线测试仪器，采用先进的微型光谱仪技术和微电脑技术相融合，把原来在实验室里体积庞大的测试仪器搬到了生产线，实现了光色参数的在线分析，RS485接口或USB接口直接输出测试结果，开放通讯协议，符合Modbus通讯协议。

技术参数：

物理特性

尺寸： 89.1 mm x 63.3 mm x 34.4 mm

重量： 190克

探测器

探测器： Sony ILX511线性阵列CCD

探测范围： 200-1100nm

像元： 2048像元

像元尺寸： 14 μm x 200 μm

像元阱深： ~62，500 电子

灵敏度 400 nm: 75 光子/计数值; 600 nm: 41 光子/计数值

光学平台

设计： f/4， 非对称交叉Czerny-Turner光路

焦距： 42mm 输入；68mm输出

入射孔径： 5， 10， 25， 50， 100 或者200 µm 狭缝或者光纤(无狭缝)

光栅选择： 14种不同光栅，紫外到近红外

光纤连接器： SMA905

光谱特性

波长范围： 依据光栅选择

光学分辨率： 0.3-10.0 nm FWHM

信噪比： 250:1 (全信号)

A/D: 16位

暗噪声: 50RMS计数值

动态范围： 2 x 108 (系统)， 1300:1 单次探测

积分时间： 1 毫秒到65分钟

杂散光： 在600nm处<0.05%;在435 nm处0.10%

校正线性度 >99.8%

电子特性

功耗： 90 mA @ 5 VDC

数据传输速度： 全扫描到内存，USB2.0或USB1.1为1ms， 串口300ms.

输入/输出： 无

模拟通道： 无

触发模式： 3种

主要特点：

每秒1000个全范围光谱

可编程微电路控制

模块化设计

用户预配置的波长范围和分辨率

自动读取光谱仪校正系数，配置软件

USB接口无需额外供电测量参数：
