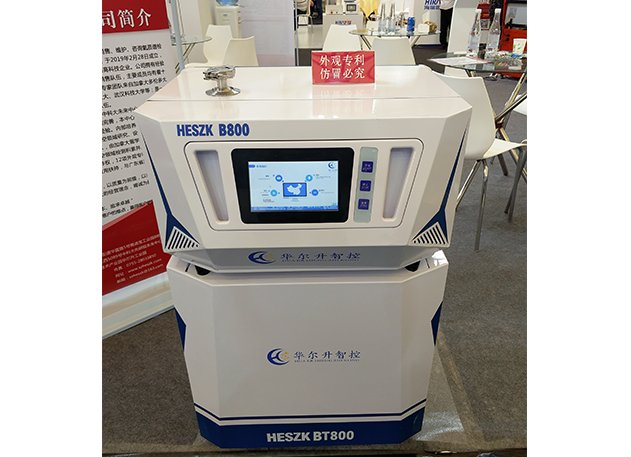

设备名称：氦质谱检漏仪

型 号：HESZK BT800

制 造 商：深圳华尔升智控技术有限公司

一、设备性能特点：

产品外观：精心设计、外观新颖、美观大方、坚固耐用。

操作简便：体积小、重量适中、结构合理、操作简便、人性化面板。

操作系统：结合应用领域的产品特性，控制系统可以根据客户需求定制。

性能优越：核心部件采用德国、日本进口器件，响应时间快、测量范围宽、灵敏度高、检漏快速。

功能强大：菜单设置选项丰富，多重权限管理控制，多种检漏模式自动切换。

多种接口：具有RS485/232，外观10设计，外部规管标准接口。

可靠性高：采用抗氧化强的氧化钇铱灯丝提高灯丝寿命，降低热量，极强的保护功能。

检漏精准：采用先进的氦质谱室与核心部件，确保检漏精准。

该设备采用一体化工业设计，低噪声、低振动，设备坚实牢固；

性能可靠，操作简便，造型美观，售后服务周到；

自保护功能，防止本底被污染；

检漏效率高,带故障提示和报警功能。

二、设备主要规格参数：

1. *小可检漏率（真空模式）：5×10-13Pa·m3/s

2. *小可检漏率（吸枪模式）：1×10-7 Pa·m3 /s

3. 检漏口压力：Gross:1500 Pa; Fine:200 Pa; Ultra:40 Pa

4. 粗抽能力：10m3 /h

5. 氦气抽速（Gross模式）：8 l/s

6. 氦气抽速（Fine模式）：7 l/s

7. 氦气抽速（Ultra模式）：2.5 l/s

8. 检漏口规格：DN 25 ISO-KF

9. 启动时间： ≤170s

10. 接口：RS-232/485 USB

11. 输入/输出接口：Digital I/O,Relays

12. 尺寸：670*593*1055mm

13. 重量：86kg

14. 电压：220V±10%,50/60HZ

15. **功率：1000W

16. 语言：中文

17. 温度：10-40℃

18. 设备采用德国普发复合型分子泵、德国宝蒂电磁阀、美国纽曼

蒂克电磁阀、日本原装爱发科机械泵等部件，有标准漏孔；

19. 提供随机备件：KF25卡箍2只、1500mm×KF25金属波纹管1根、

电源线1根、保险丝2只、气袋1只、喷枪1把； ）

三、工作环境：

温度10℃～40℃，电压220V±10%， 50/60HZ。

四、技术服务及要求：

1. 供方负责调试、检验并交付仪器；

2. 供方现场对操作维护人员进行技术培训；

3. 质保期为1年，自发货之日起十日计算，保修期内免费提供服务，

服务及时有效；

4. 接到用户故障电话10分钟响应，24小时内到达维修现场；

5. 定期回访用户，免费提供技术咨询。

五、技术资料及要求：

仪器交付时同时提供设备操作说明书、合格证、分子泵说明书、

机械泵说明书有关技术资料。

六、技术保密：

1. 深圳华尔升智控提供的全部技术资料属于我方商业秘密和专

利技术，需方应承担保密义务。

2. 需方的产品信息和技术参数属需方商业秘密，供方承担保密

义务。
