粉体行业在线展览
无
面议
无
2496
大型焦炉煤气净化回收装置克劳斯炉、氨分解炉内衬材料(二)
由焦炉产生的煤气送入用户之前必须经过各种复杂的净化处理,以回收有用的物质,如:苯类,和去除有害气体,如:硫化氢、氨、氰化氢等。九十年代初,石家庄焦化厂从德国引进一套先进的煤气净化和化学回收装置,经过几年的实际运转,已显示了该套净化设备不仅具有工艺流程简单、运转安全可靠的特点,而且有效的解决了旧工艺流程中的严重设备腐蚀和环境污染问题。目前由冶金部鞍山焦化耐火材料设计研究院负责引进翻版,国内几家大型钢铁公司焦化厂,如马钢、昆钢、邯钢、本钢、临钢、武钢、包钢等焦化厂相继建成了这种回收装置。其中用于氨分解硫回收的氨分解炉和克劳斯炉在68台以上。在焦炉煤气净化新工艺流程中,产生的焦炉粗煤气含有NH3和微量HCN等有害气体通过氨分解炉分解成N2、H2和CO2,含有的H2S通过克劳斯炉系统生成硫磺回收。YWC-95型氨分解催化剂就是为此种氨分解炉和克劳斯炉而研制并可取代进口G-117的焦煤炉气净化催化剂。
YWC-95型氨分解催化剂是为适应市场需要而产生的,我们与天津大学化工系和武钢焦化厂进行联合制开发,93年底首先完成了对进口样品的剖析工作,94年在天津大学首创了一台氨分解催化剂活性评价装置,并完成了小试和中试工作,95年我们进行了工业化生产,并于同年首批供货17吨给武钢焦化厂试用。

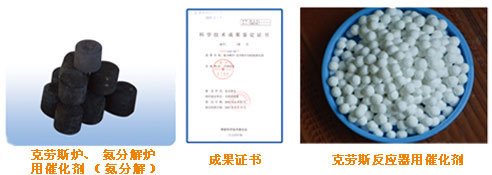

96年4月8日,武钢焦化厂二回收氨硫工段,我厂的催化剂经使用实践总结,氨分解率均在98%以上,经过氨分解炉后尾气含氨小于0.5g/m3,其中和性能完全达到进口催化剂水平。YWC-95型催化剂是由高耐火度的MgO和AL2O3烧结成的多孔型的合成镁铝晶石状载体,然后经过几次浸渍硝酸镍溶液焙烧后制成的,实践证明这种合成镁铝晶石抗水性比单一的方镁石(MgO)性能要优。
型号 | YWC-95 |
化学组成 | MgO≥80% AL2O3≥6% Ni≥6% |
稀土及助催化剂元素<0.5%(天津大学科研成果) | |
物理性能 | |
1、外型尺寸:ф20x20mm圆头圆柱状 2、外观色泽:灰黑色 3、堆比重:1500kg/m3 4、抗碎强度:>800N/颗 5、比表面:1-3m2/g |
型号 | YCT-10 |
化学组成 |
AL2O3≥92% Fe2O3<0.1% SiO2<0.5% |
物理性能 | |
1、外观为白色球型颗粒 2、尺寸:ф4-6mm小球体 3、堆比重:600-700kg/m3 4、比表面:200-240m2/g |
型号 | YCT-11 |
化学组成 | AL2O3≥92% Fe2O3<0.1% SiO2<0.5% Na2O<0.5% TiO2 0.5% 烧失量<5% |
物理性能 | |
1、外观为白色球型颗粒 2、尺寸:ф4-6mm小球体 3、堆比重:650-750kg/m3 4、比表面:180-220m2/g |
型号 | YXQ-50 | |
化学组成% | AL2O3≥78% | Fe2O3<0.7% |
物理性能 | 1、外观尺寸及色泽:ф50mm白色球体 2、堆比重:1800kg/m3 3、抗碎强度:>100MPa/颗 4、耐火度:>1790oC |
型号 | YXQ-20 | |
化学组成% | AL2O3≥78% | Fe2O3<0.7% |
物理性能 |
化学组成 | AL2O3>95% | SiO2<2.8% |
CaO<1.7% | Fe2O3<0.1% | |
物理性能 | 1、外观呈现纯白色 2、体积密度:3.5g/cm3 3、耐压强度:>1500MPa 4、耐火度:>1850 oC 5、长期使用温度:>1450 oC |
