8英寸导电型碳化硅衬底
直接联系
杭州华创晶瑞科技有限公司
浙江
面议
华创晶瑞

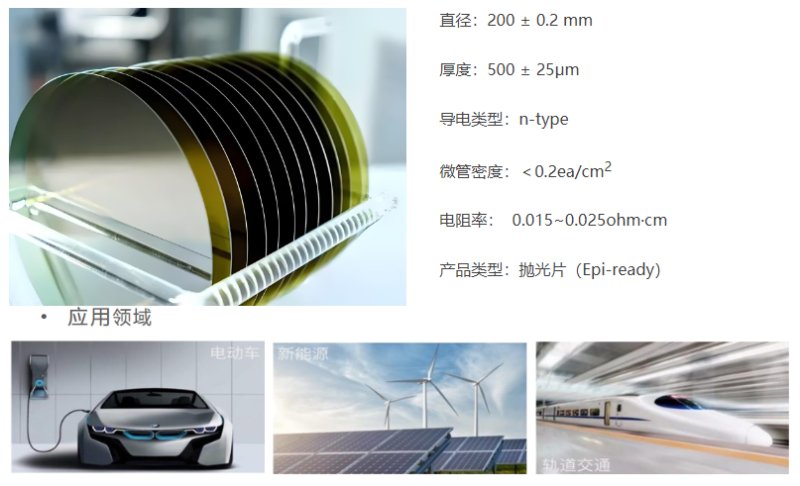

8英寸导电型碳化硅衬底
99
技术优势
晶体利用率高，成本低 品质达到P-MOS级
采用PVT长晶法
籽晶粘结成功率接近100%
平均生长速度0.13-0.16mm/h
长晶良率高于行业水平
加工良率达到90%
有效的降低了单片成本。
SiC 晶锭一致性非常优秀
晶片表面粗糙度0.075纳米
