粉体行业在线展览
粉体行业在线展览
钢结构桥梁水性防腐涂装工艺
直接联系
嘉兴高正新材料科技股份有限公司
浙江
面议
高正新材料
钢结构桥梁水性防腐涂装工艺
483
我们针对桥梁使用环境改性的高品质水性氟碳面漆的施工方式，具体方案如下：
● 新建的桥梁：我们推荐多数的防腐涂装在工厂完成，现场只进行水性氟碳面漆涂装，而且在工厂作业时可以使用热镀锌，喷锌等工艺代替富锌底漆，上层继续使用水性的云铁作为过度，达到更好的防腐效果。
● 已建的桥梁：首先对需要重涂的桥梁进行仔细的检查和除锈，然后再进行涂装，除锈需要达到Sa2.5或者St3.0的级别。
适用领域
适用于各种钢结构的桥梁防腐，根据使用环境的不同，对于涂层的厚度可以进行不同的设计。

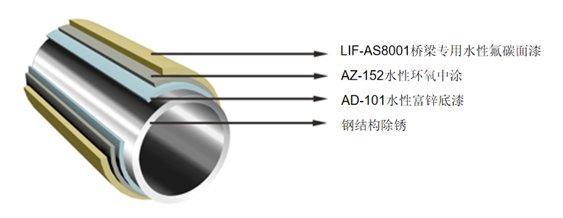

涂层结构图

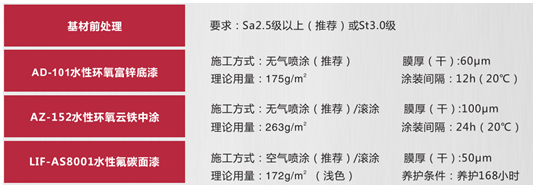

涂装工艺
工艺性能表
| 检测项目 | 检测方法 | 检测结果 |
| 涂层膜厚 | GB/T 13452.2 | AD-101水性环氧富锌底漆：60μm AZ-152水性环氧云铁中涂：100μm LIF-AS8001水性氟碳面漆：50μm 总膜厚：210μm |
| 不挥发份（面漆） | GB/T 1725 | ≥50% |
| 表干（面漆） | GB/T 1728 | 2h |
| 实干（面漆） | GB/T 1728 | 24h |
| 容器中状态（面漆） | GB/T 6753.3 | 分散均匀，无沉淀结块 |
| 储存稳定性 | GB/T 6753.3 | 6个月 |
| 施工方式 | / | 无气喷涂/空气喷涂/滚涂 |
| 涂膜外观 | GB/T1729 | 平整光滑，无颗粒 |
| 颜色 | GB/T 3181 | 各色（可依据客户需求定制） |
| 光泽（60°） | GB/T 9754 | 0°-60°可调 |
| 氟含量 | HG/T 3792 / HG 4104 | ≥12% |
| 硬度 | GB/T 6739 | ≥H |
| 拉开法附着力 | GB/T 5210 | 8Mpa |
| 耐溶剂擦拭（丁酮） | GB/T 23989 | 100次 |
| 耐水性 | GB/T 1733 | 168h |
| 耐酸性（5%H2SO4） | GB/T 9274 | 168h |
| 耐碱性（5%NaOH） | GB/T 9274 | 168h |
| 温冷热循环 | GB/T 2423.4 | 15次无异常 |
| 耐湿热 | GB/T 1740 | 1000h |
| 耐盐雾性 | GB/T 1771 | 2000h |
| 耐人工气候老化 | GB/T 1865 | 6000h |
